말랑말랑 코딩여행

시작하기

1. 소개

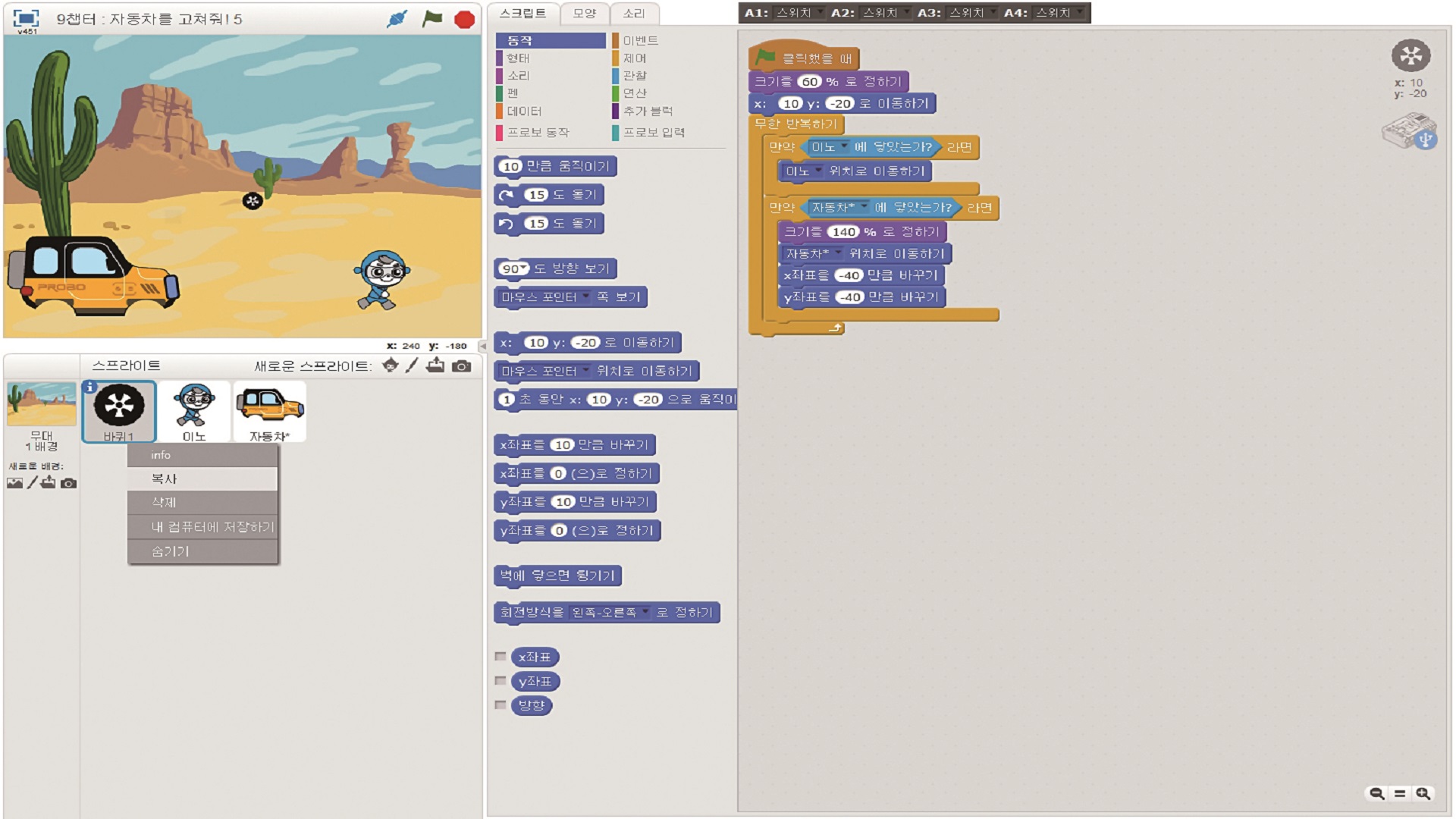

1. MIT의 ‘스크래치’ 프로그램에 프로보 로봇을 제어할 수 있는 블록 기능을 추가하여, 학생들이화면 속 캐릭터뿐만
아니라 자신이 작성한 프로그램으로 실제 로봇의 동작을 시각적으로 확인하며 쉽게 코딩을 배울 수 있습니다.

1 / 3

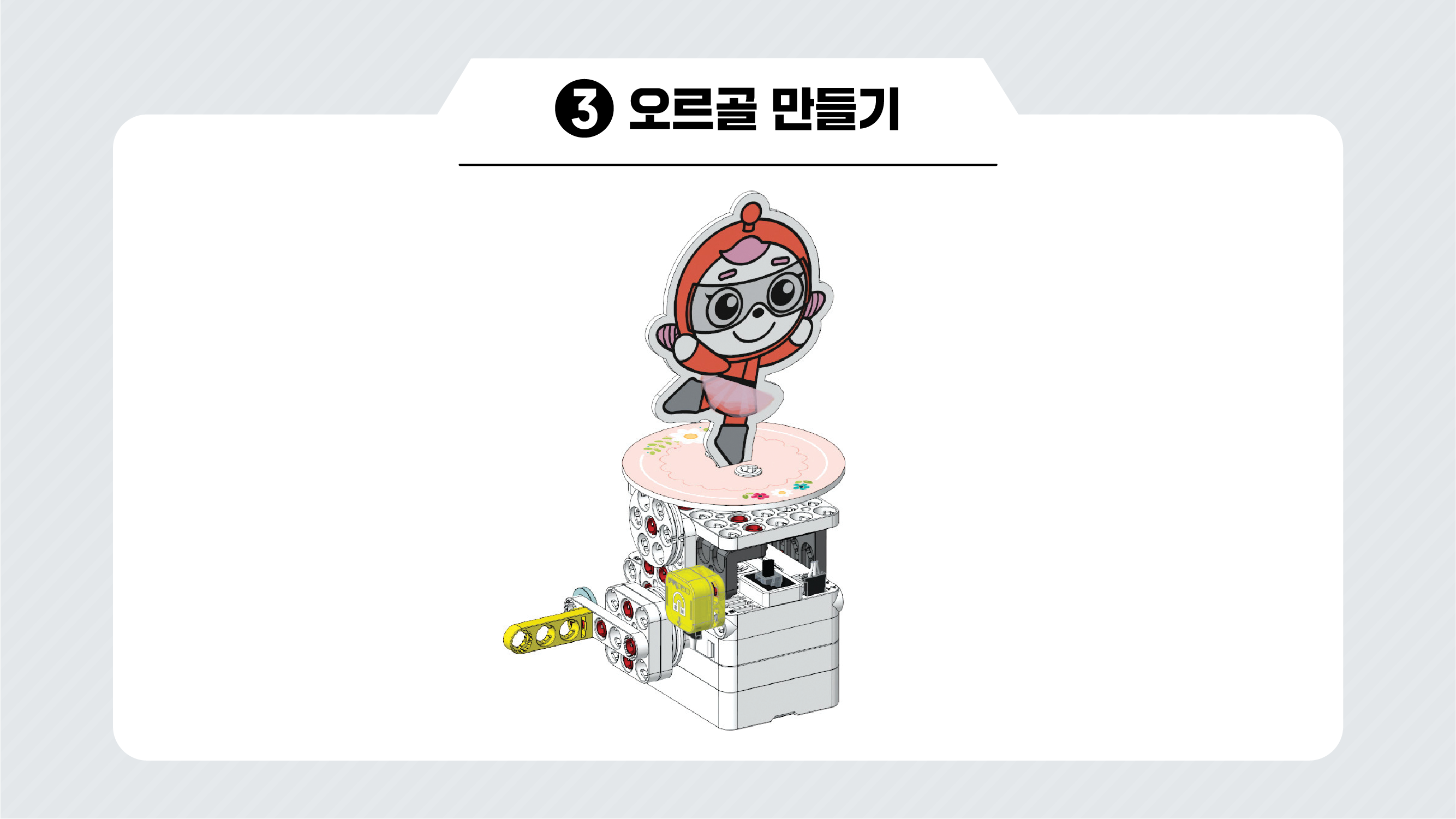

2. 아이들이 좋아하는 만화책처럼 친근한 스토리텔링 방식의 교재는 보물을 찾는 이야기로 시작되어, 아이들이직접
진행하며 피지컬 컴퓨팅 로봇 조립과 코딩 게임으로 흥미를 계속 유지합니다.

1 / 3

3. 관련 영상

2. 프로그램 설치

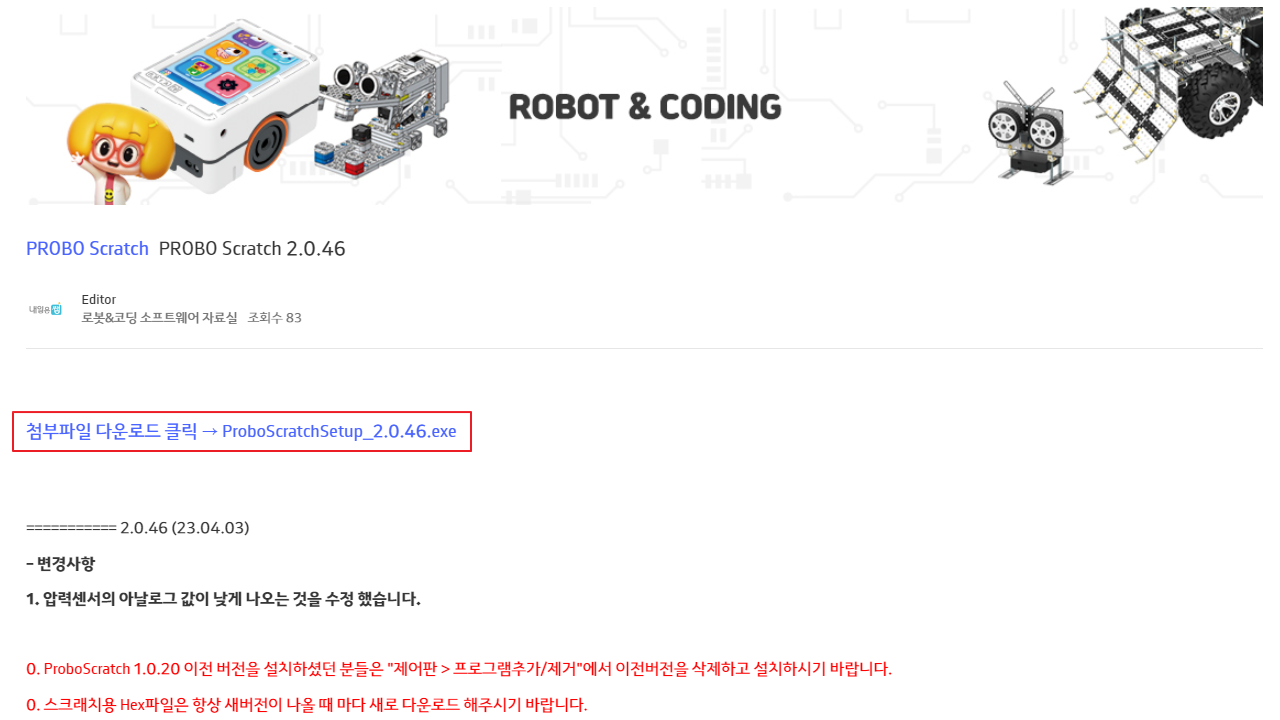

1. 아래 글씨를 클릭하여 내일은 쌤 자료실에 접속합니다.

프로보 스크래치 설치

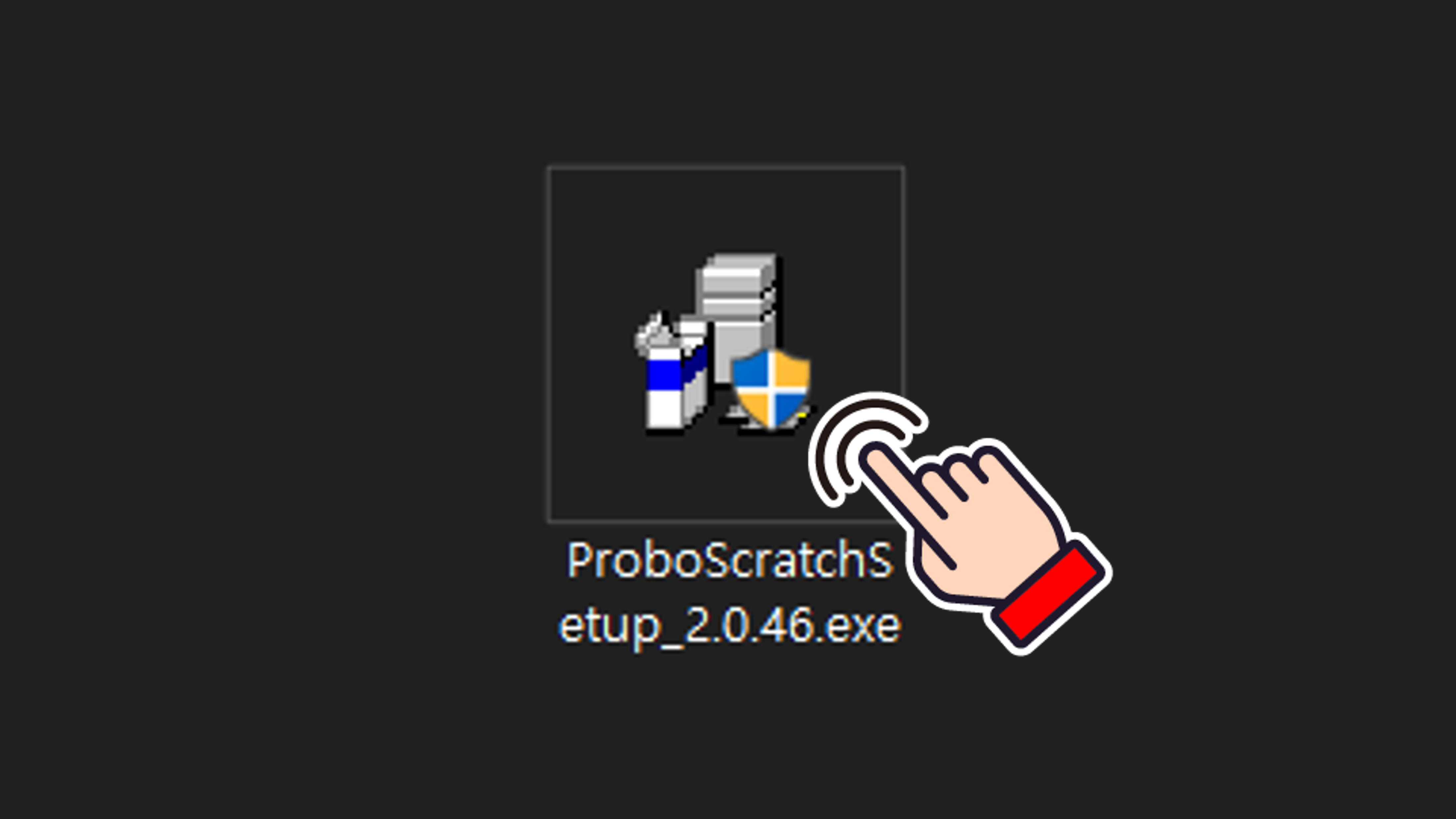

2. 첨부파일 다운로드를 클릭하여 설치 파일을 다운로드 받습니다.

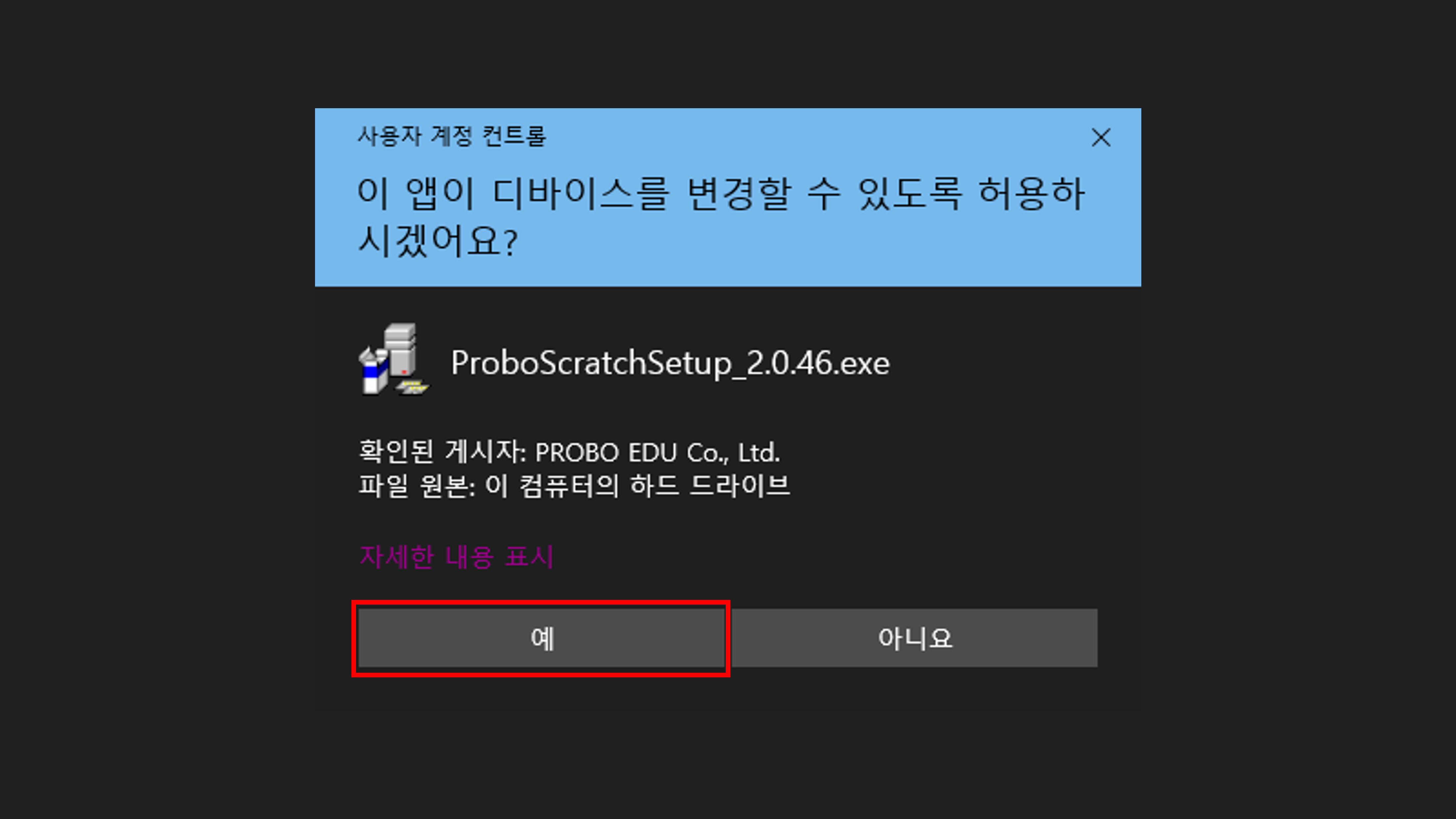

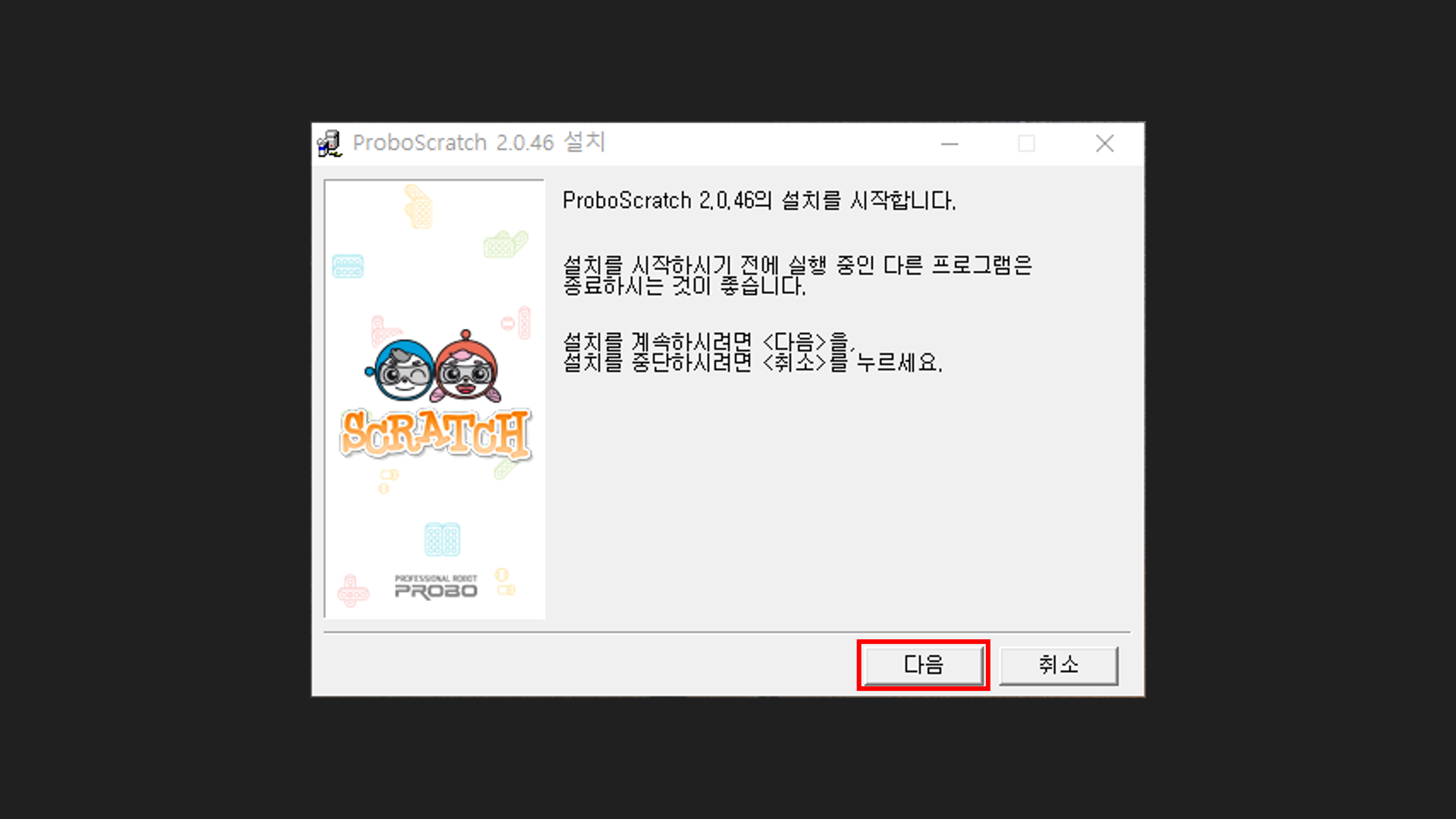

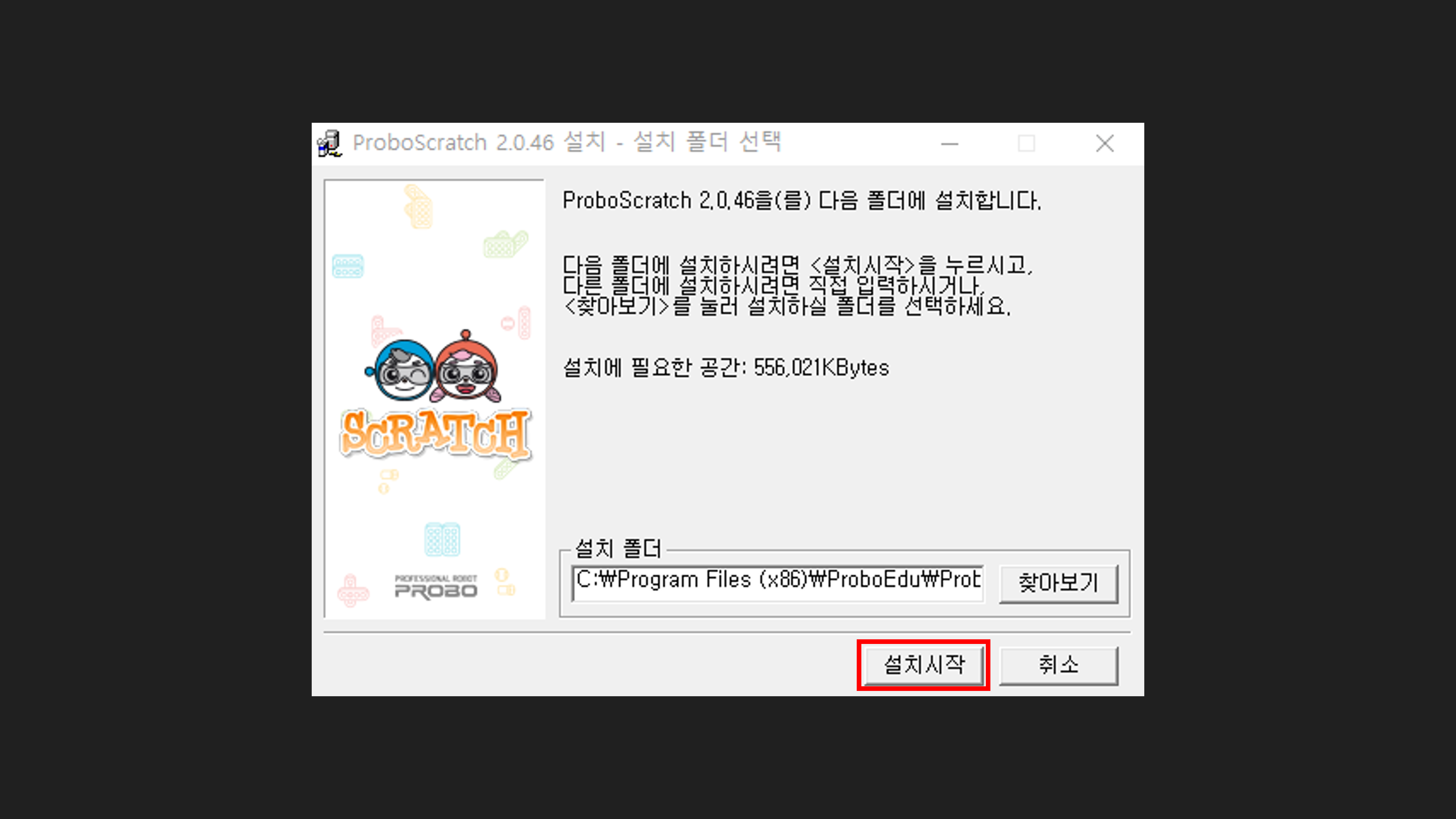

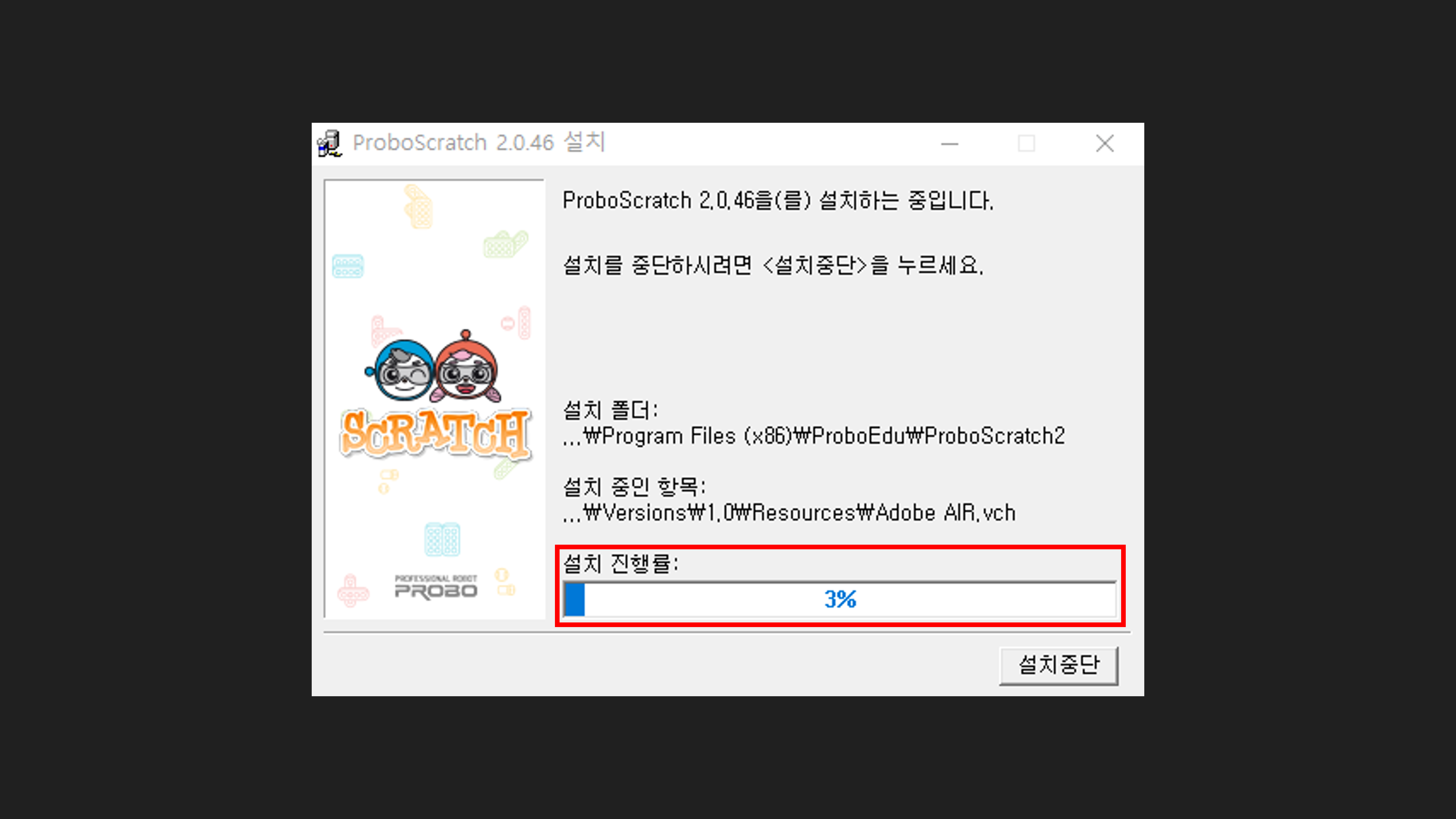

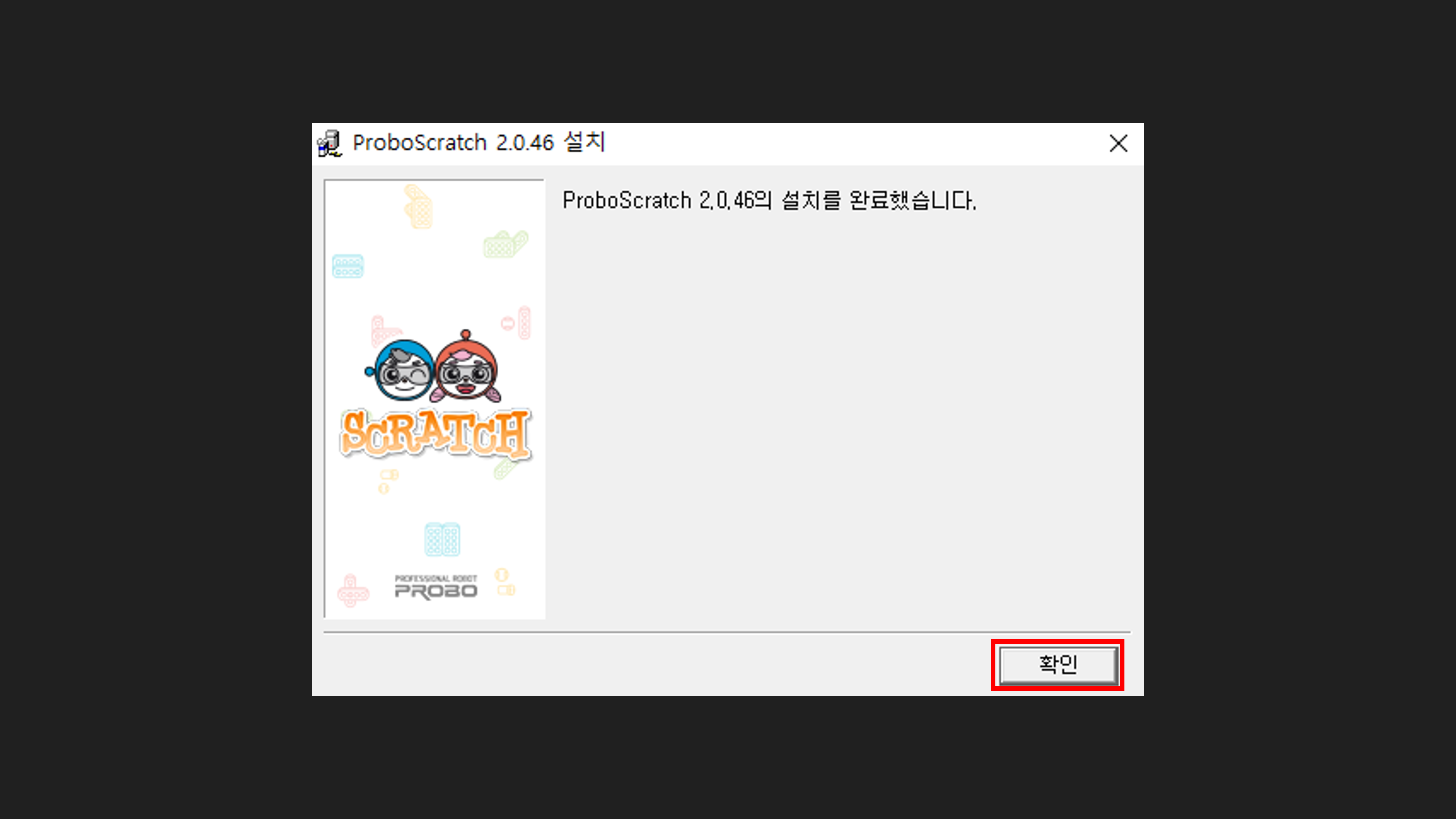

3. 사진의 순서대로 설치를 진행합니다.

1 / 3

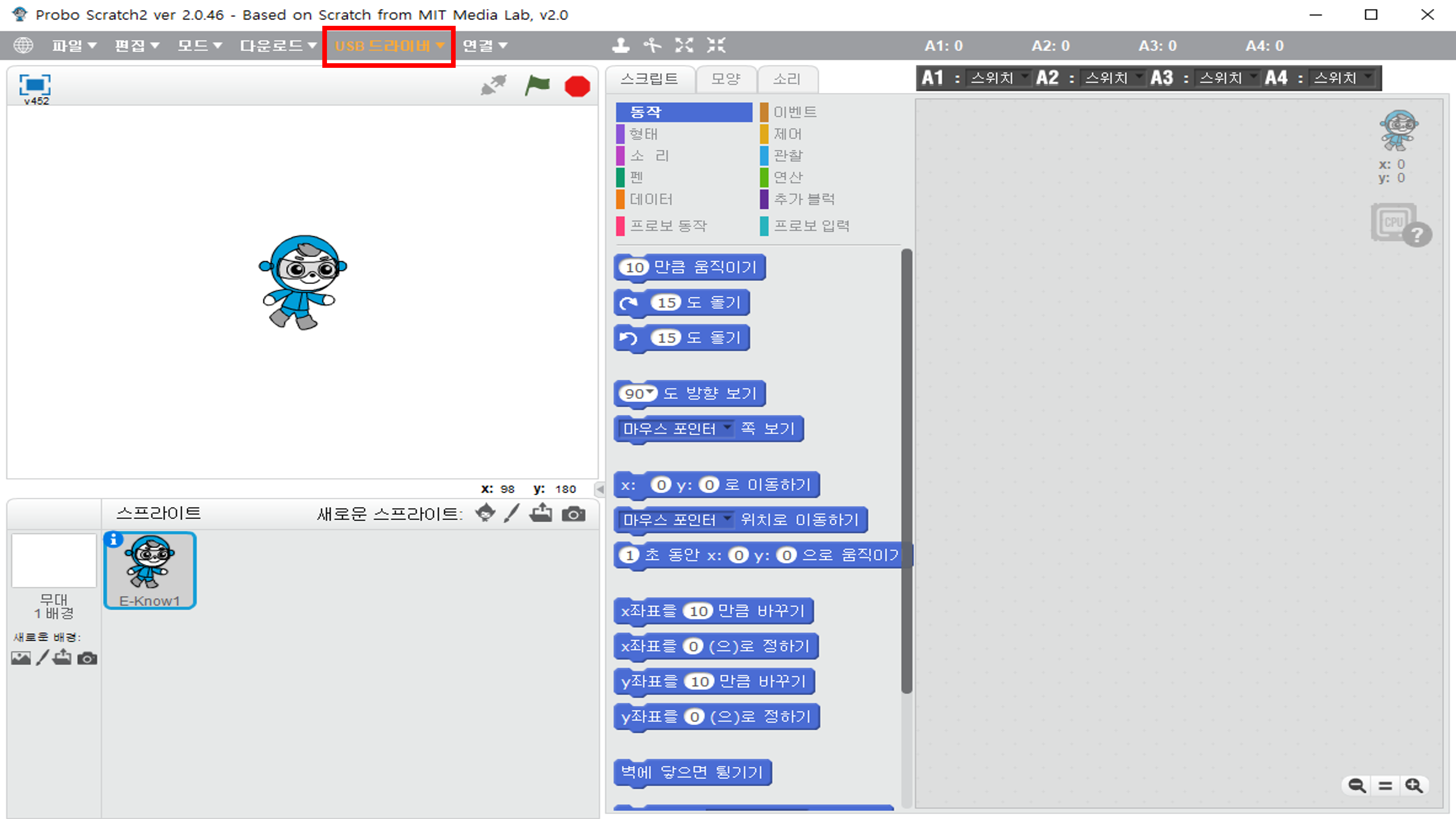

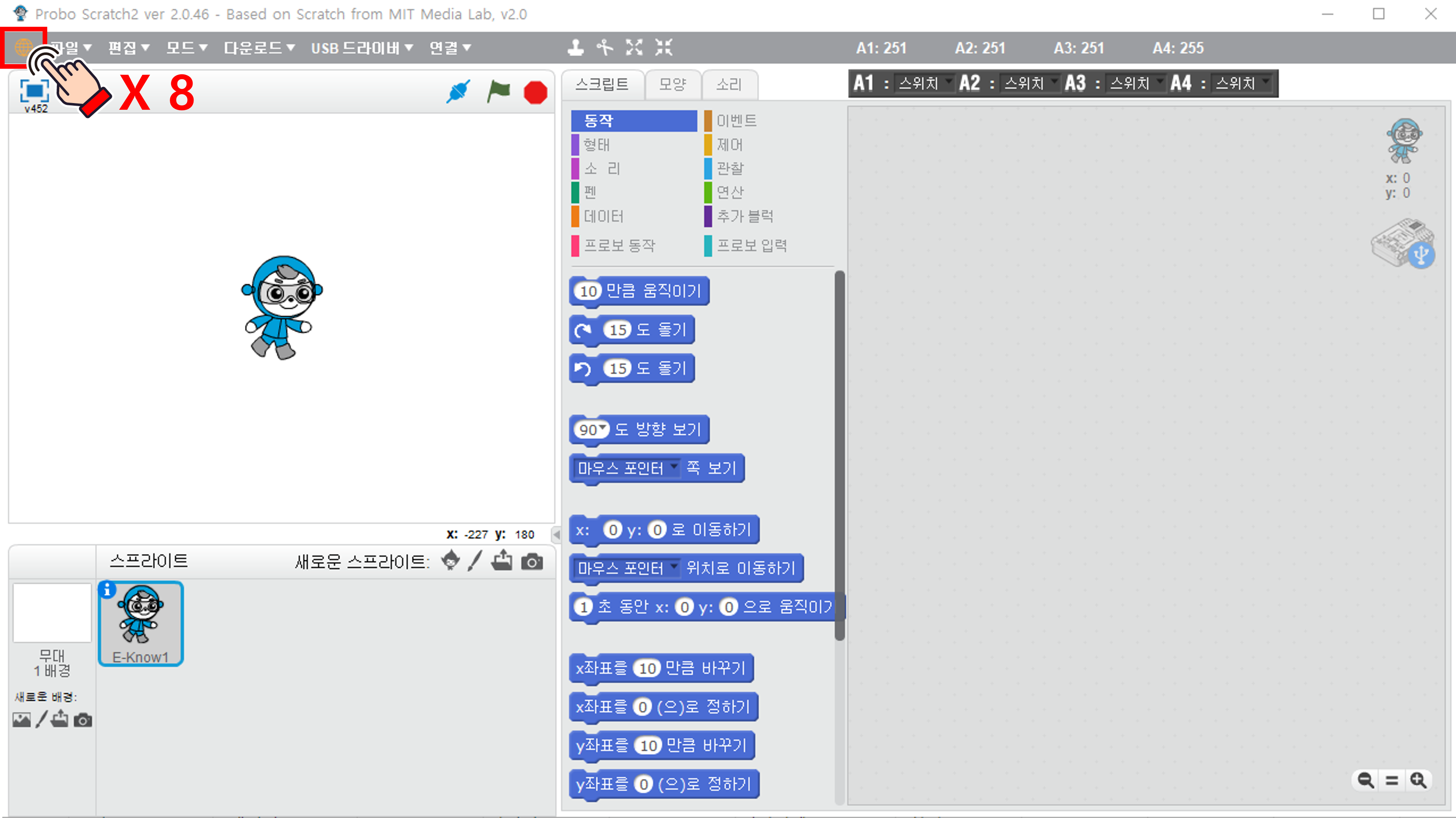

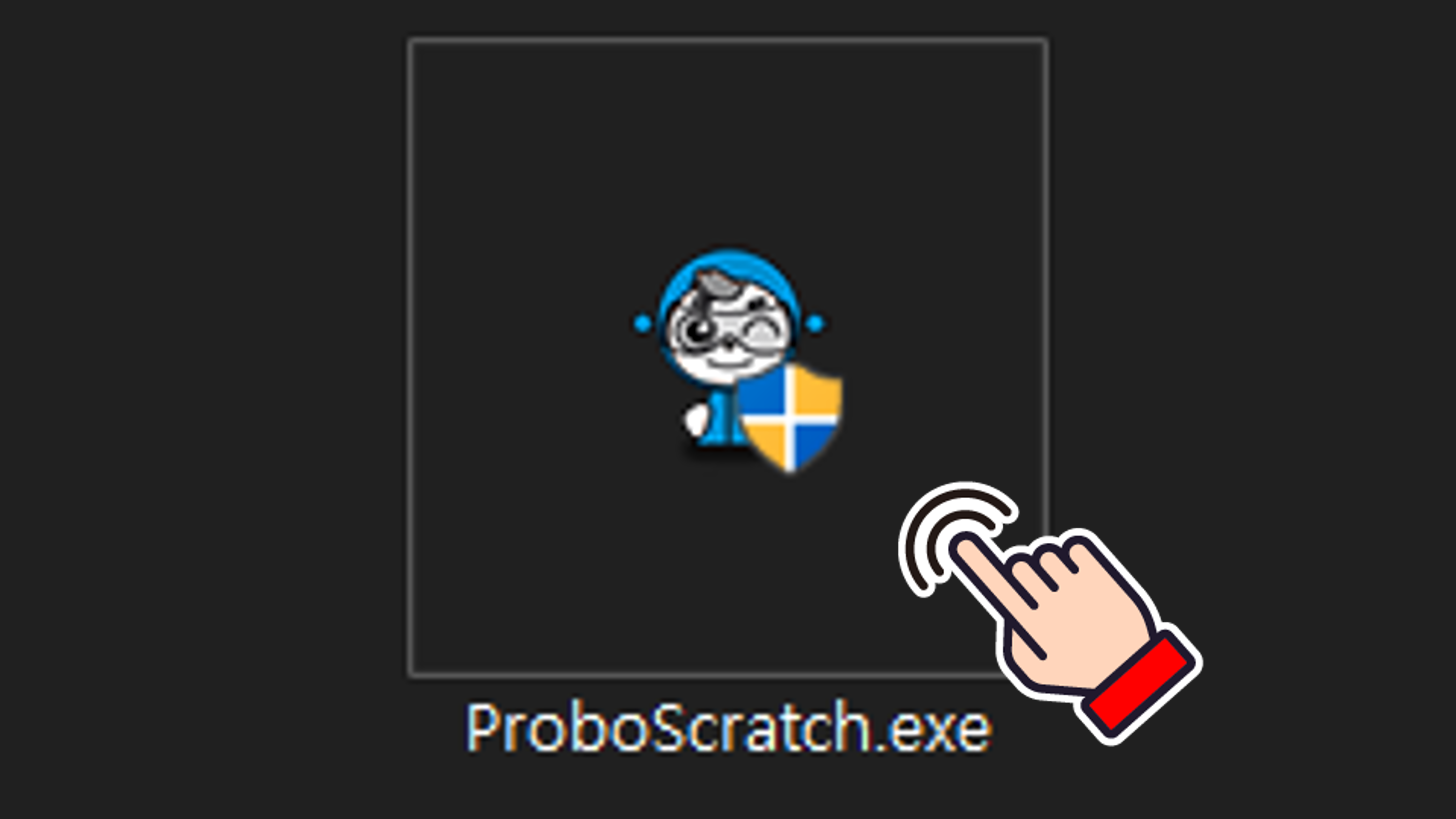

4. 프로그램을 실행합니다.

1 / 3

3. USB 다운로더 설치와 연결

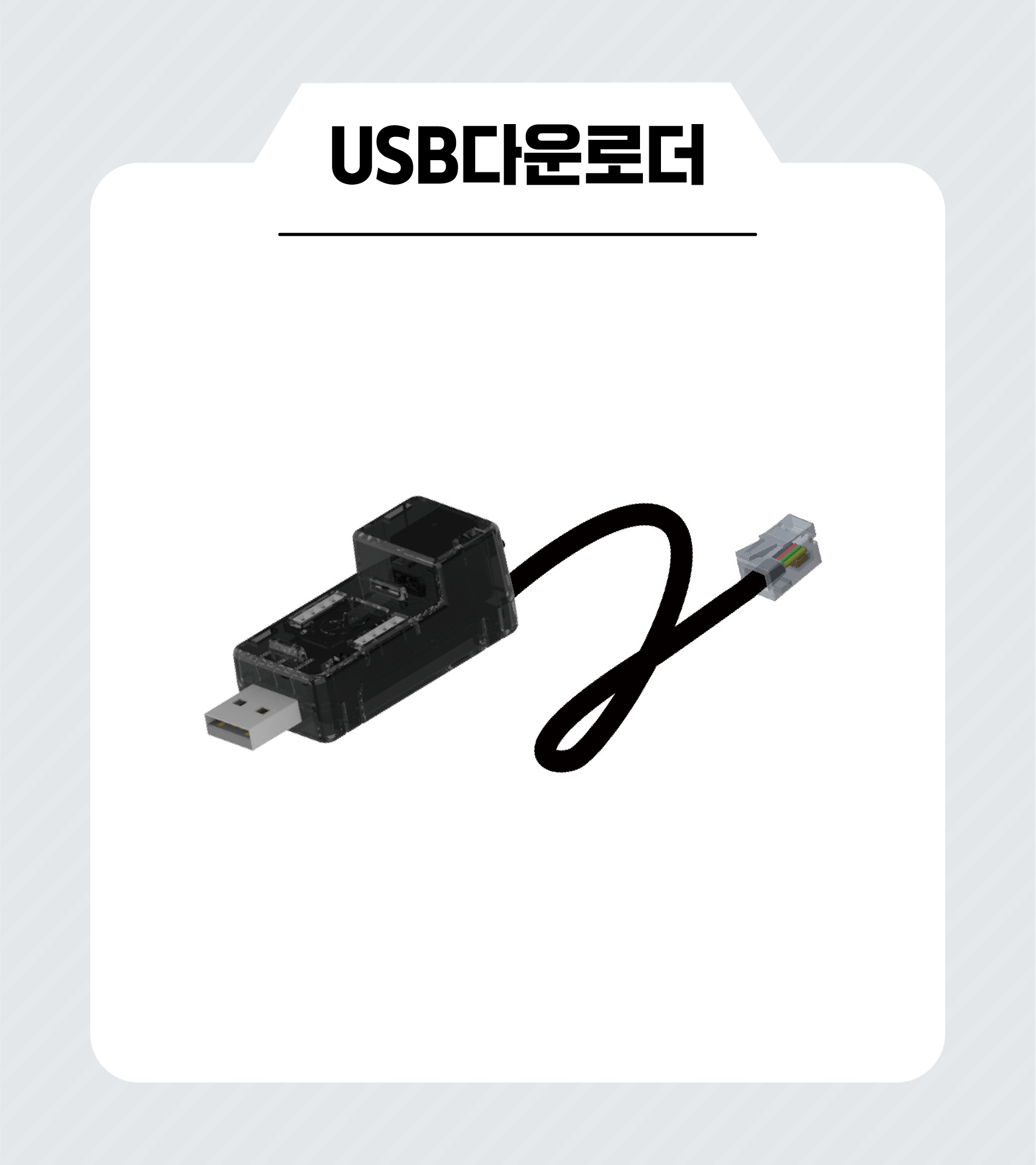

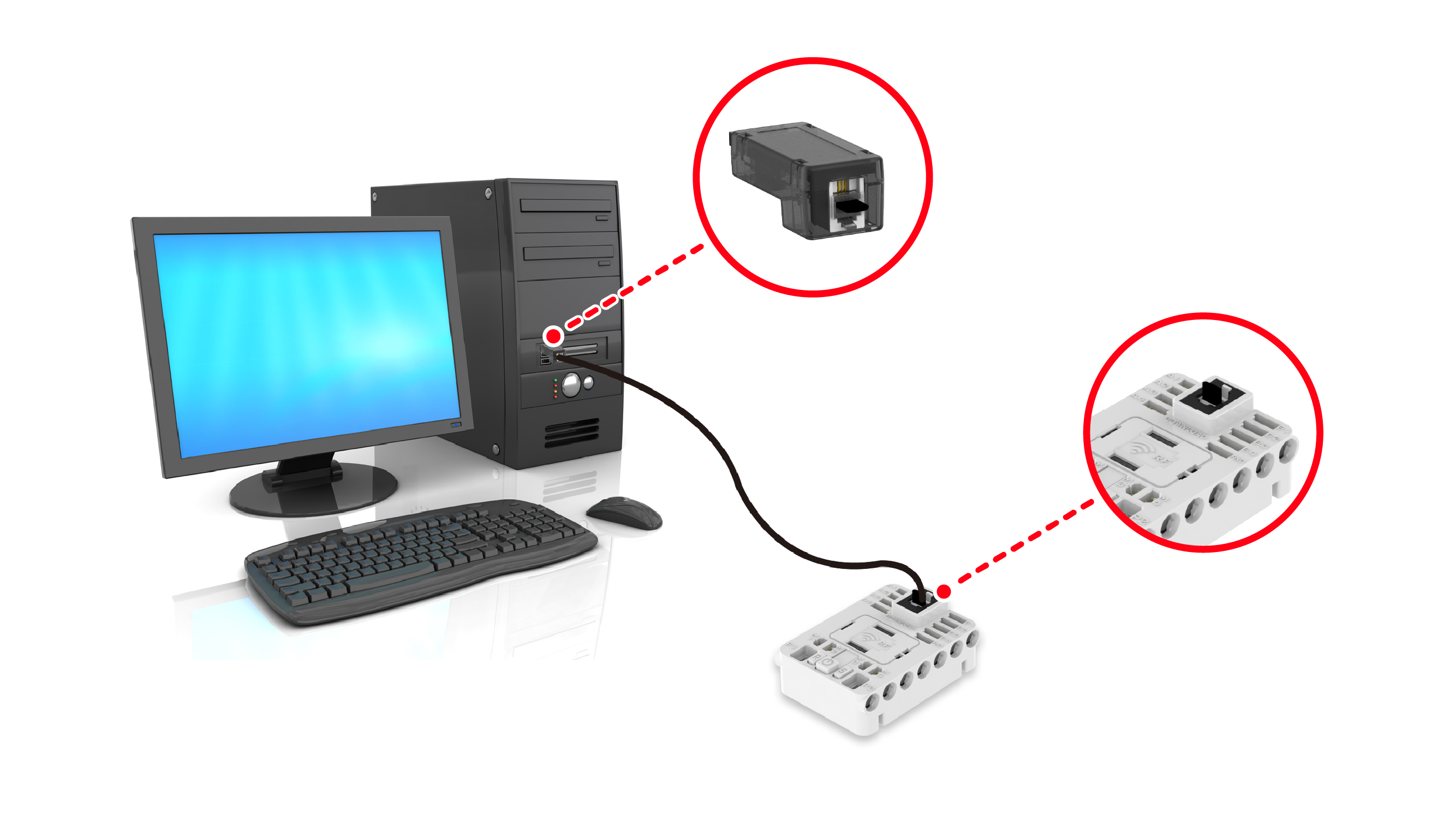

1. USB 다운로더를 PC와 CPU에 연결합니다.

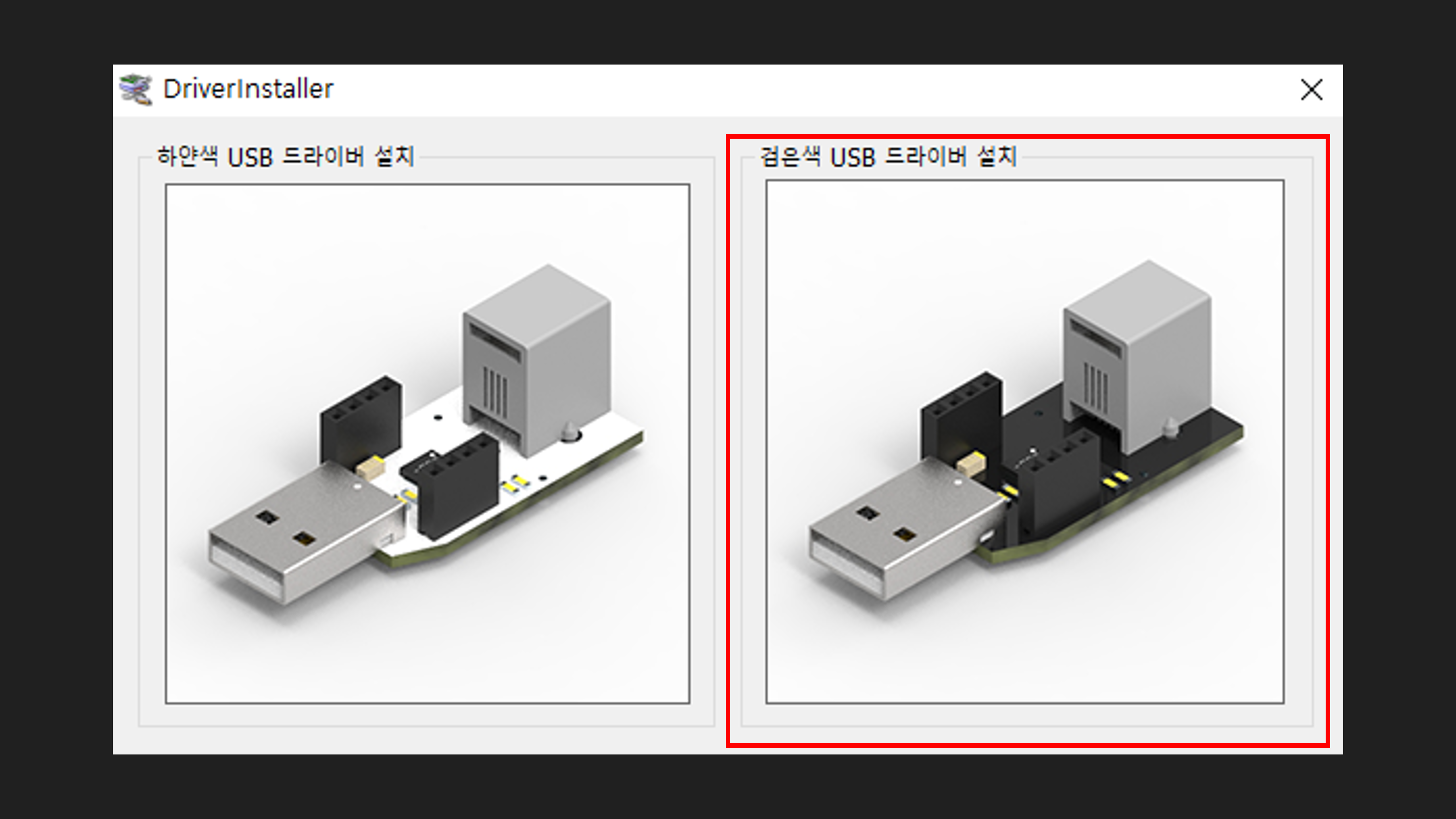

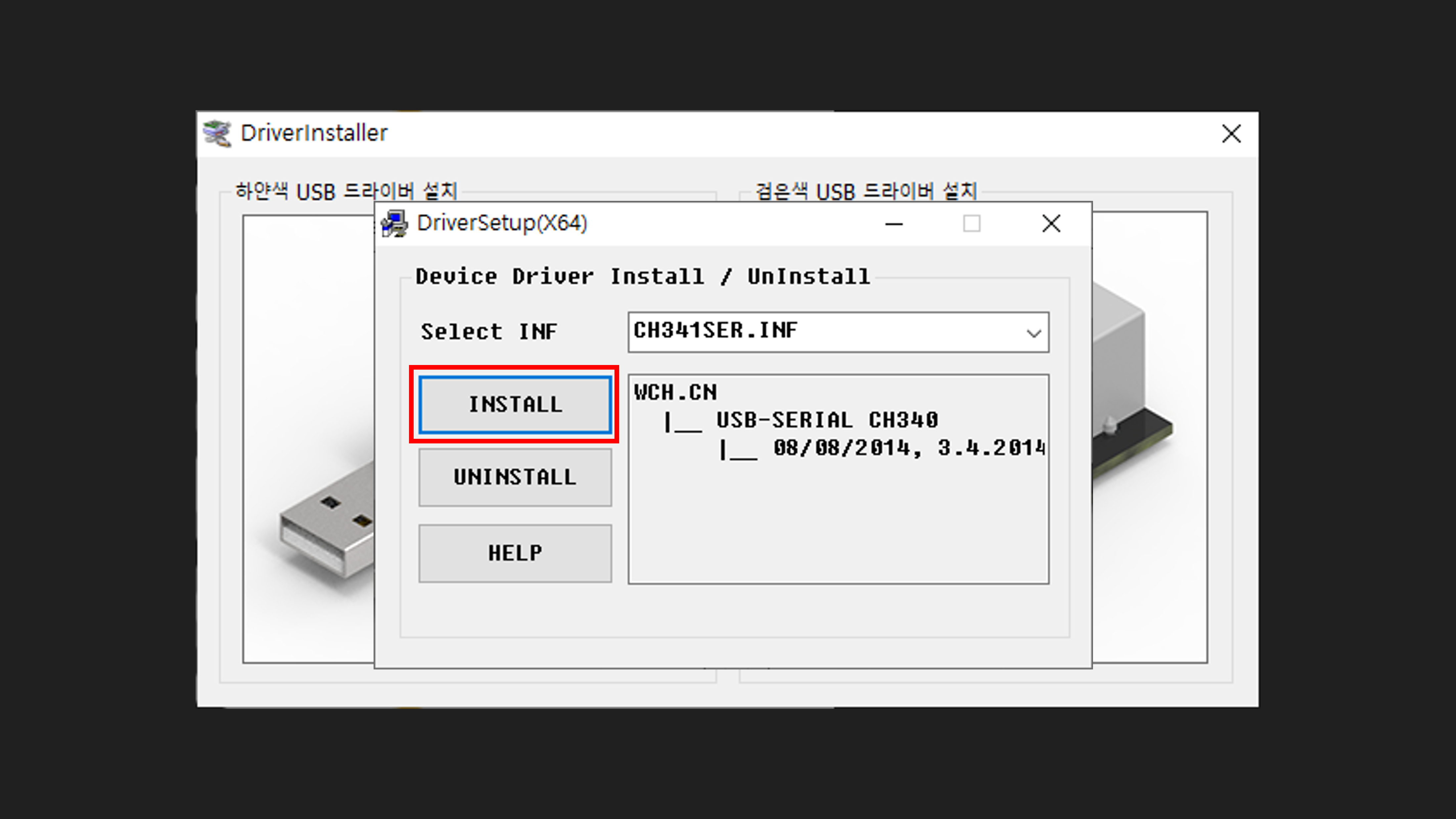

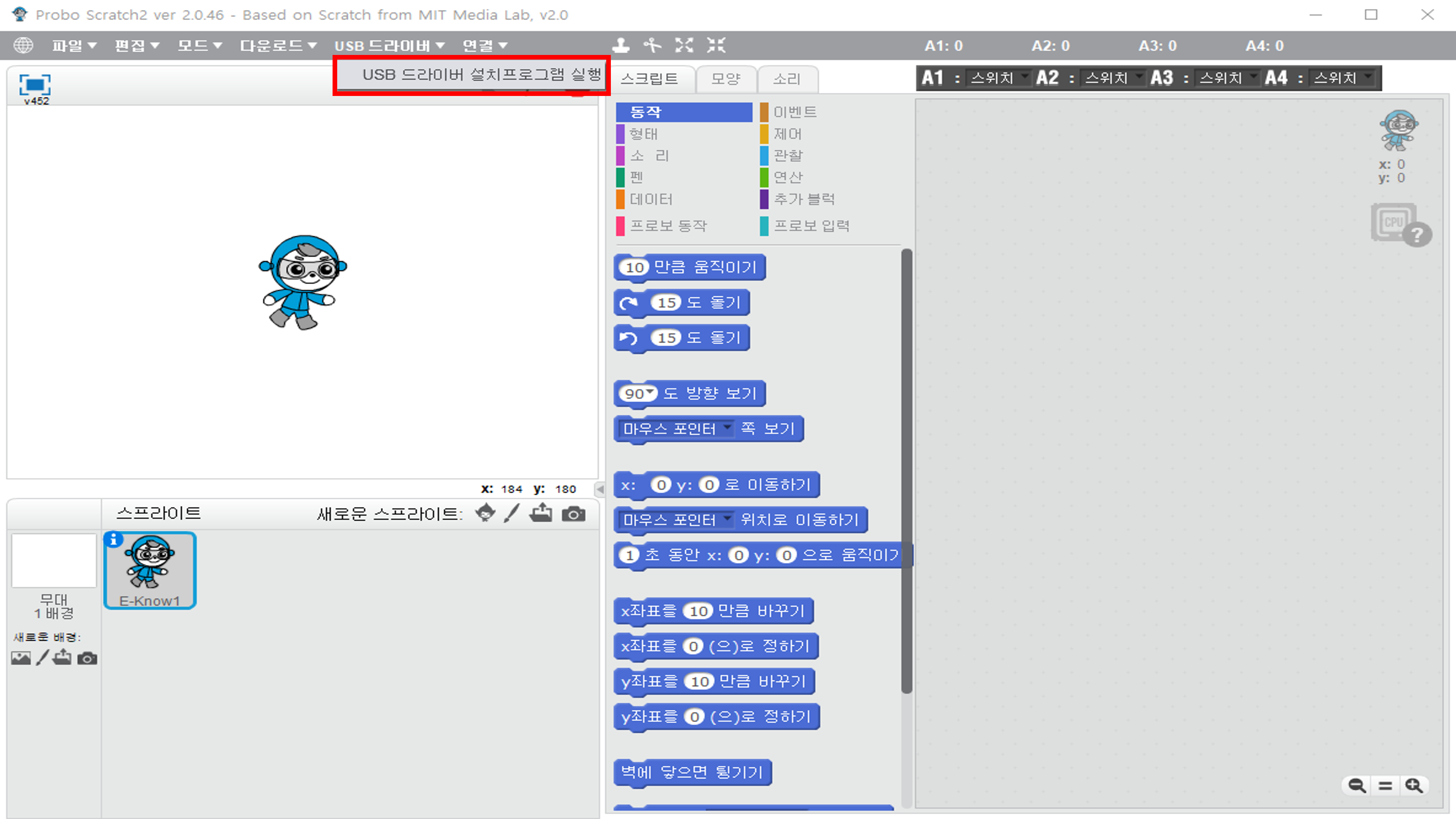

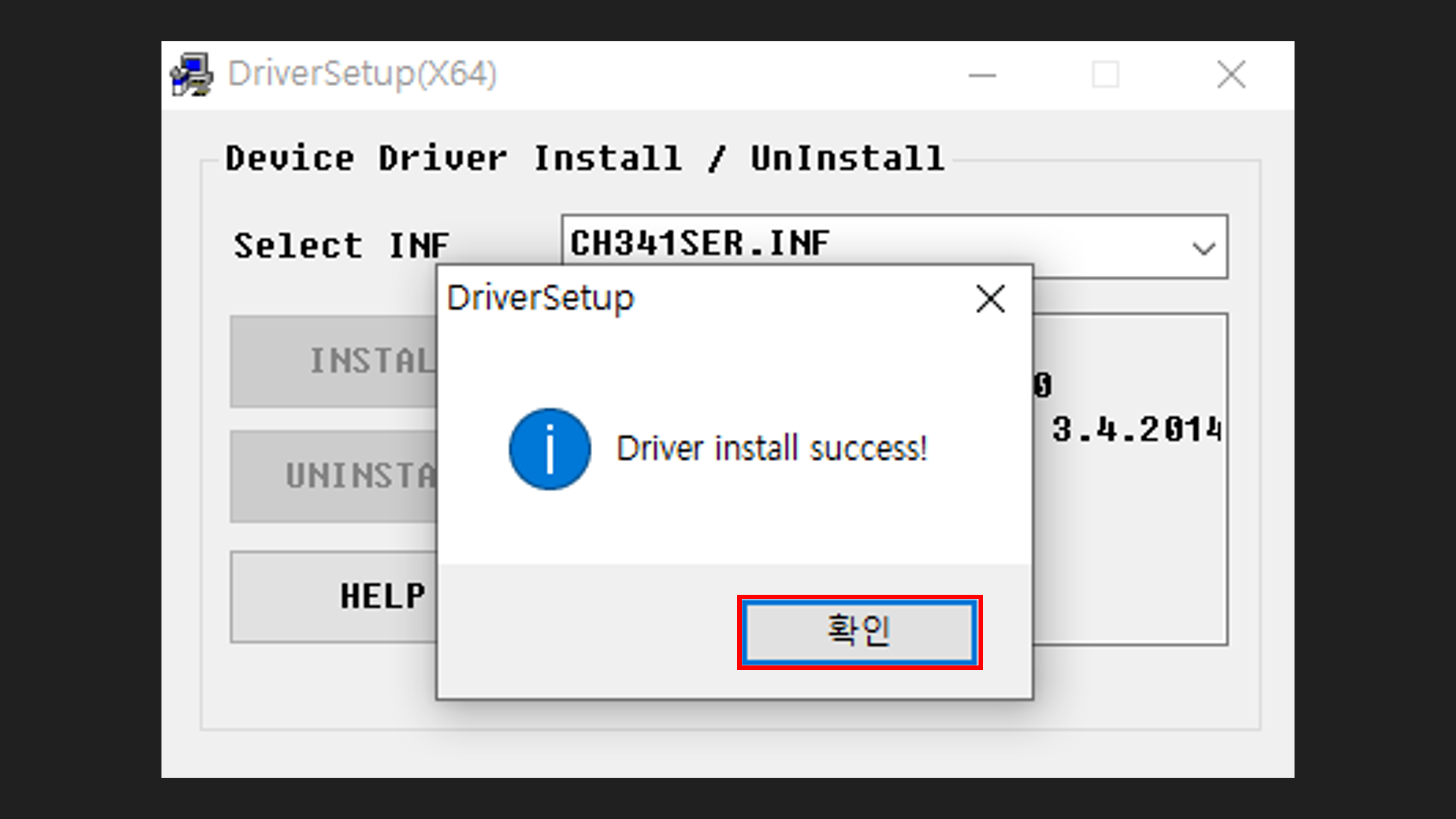

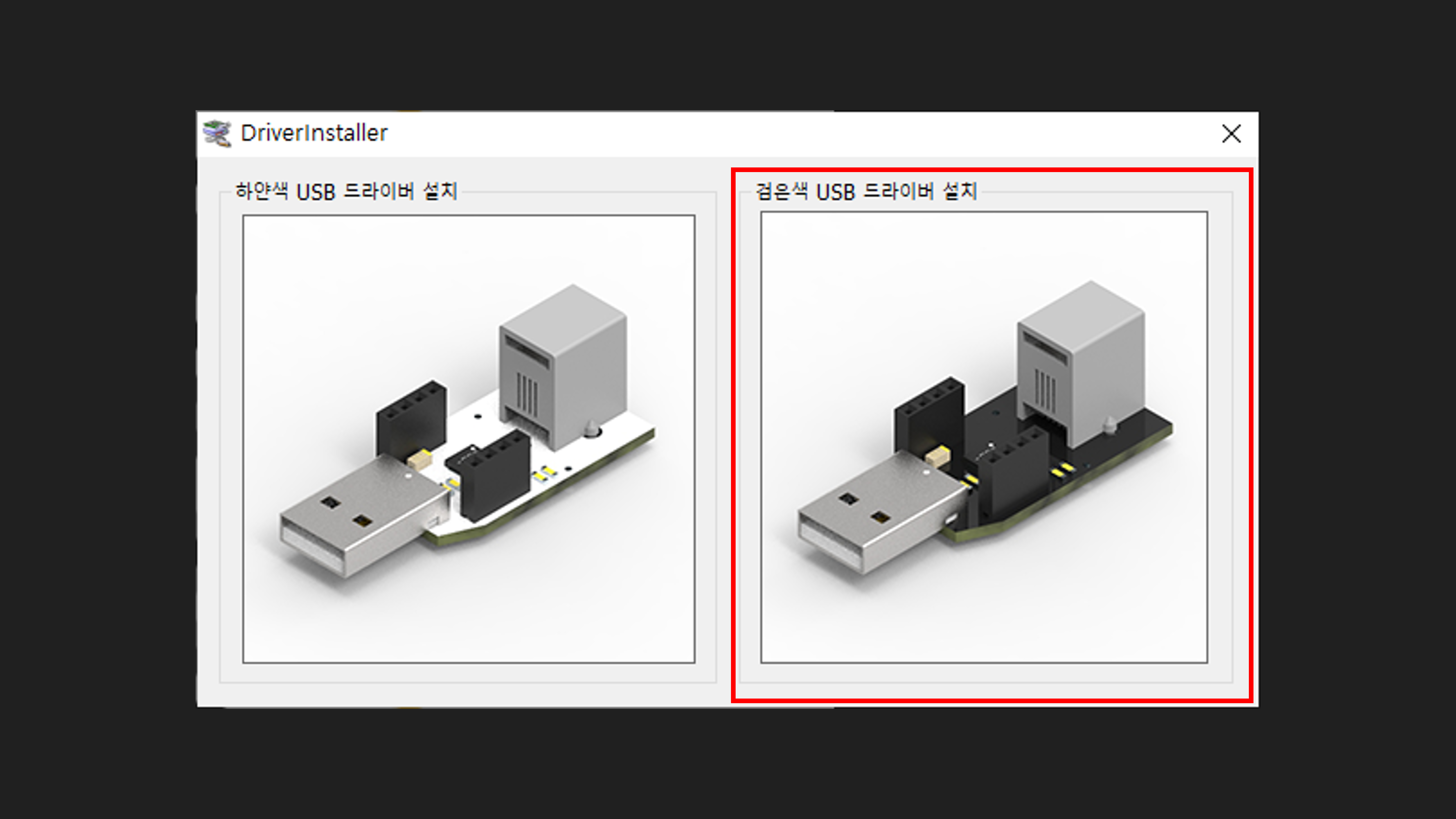

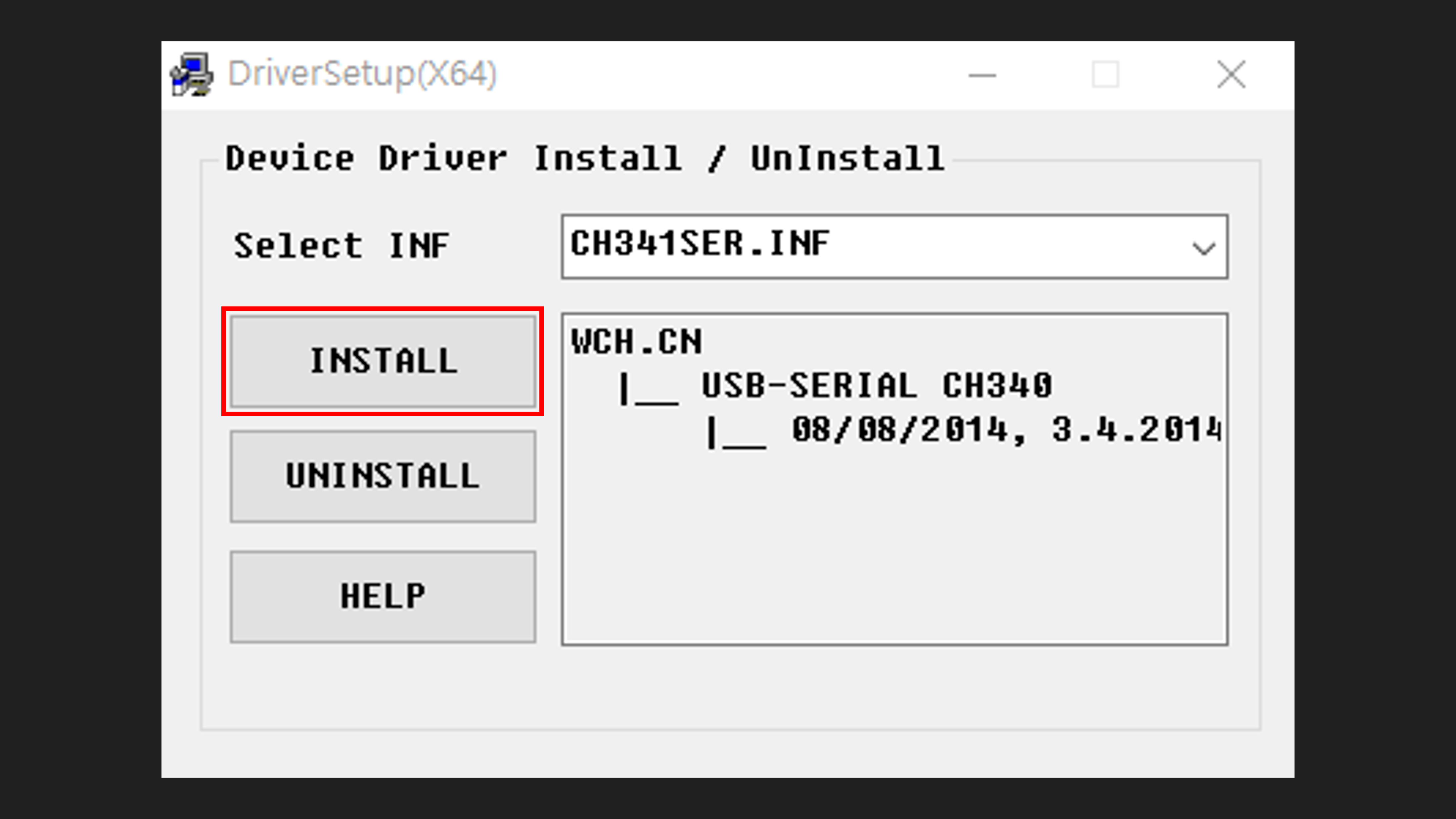

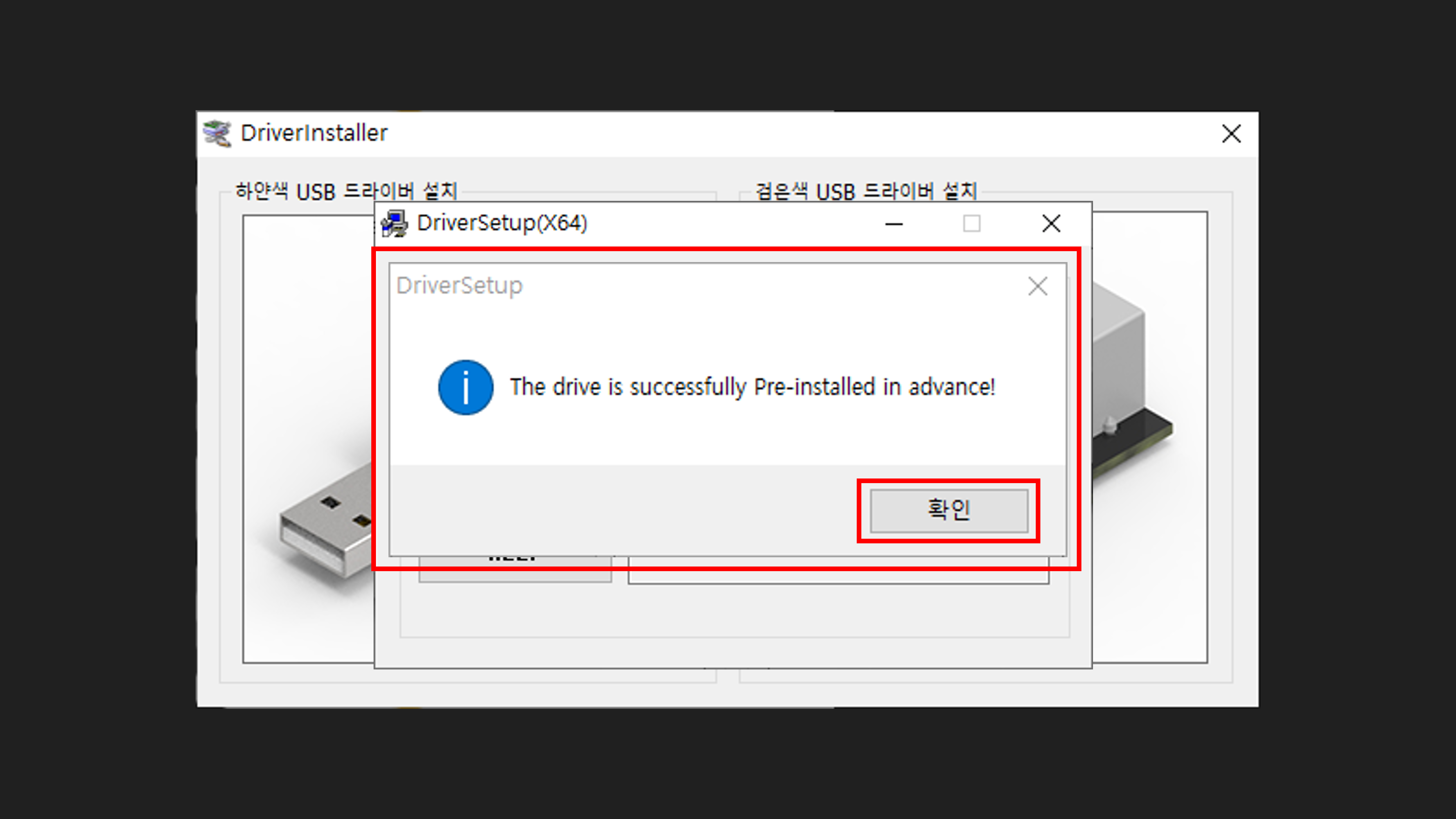

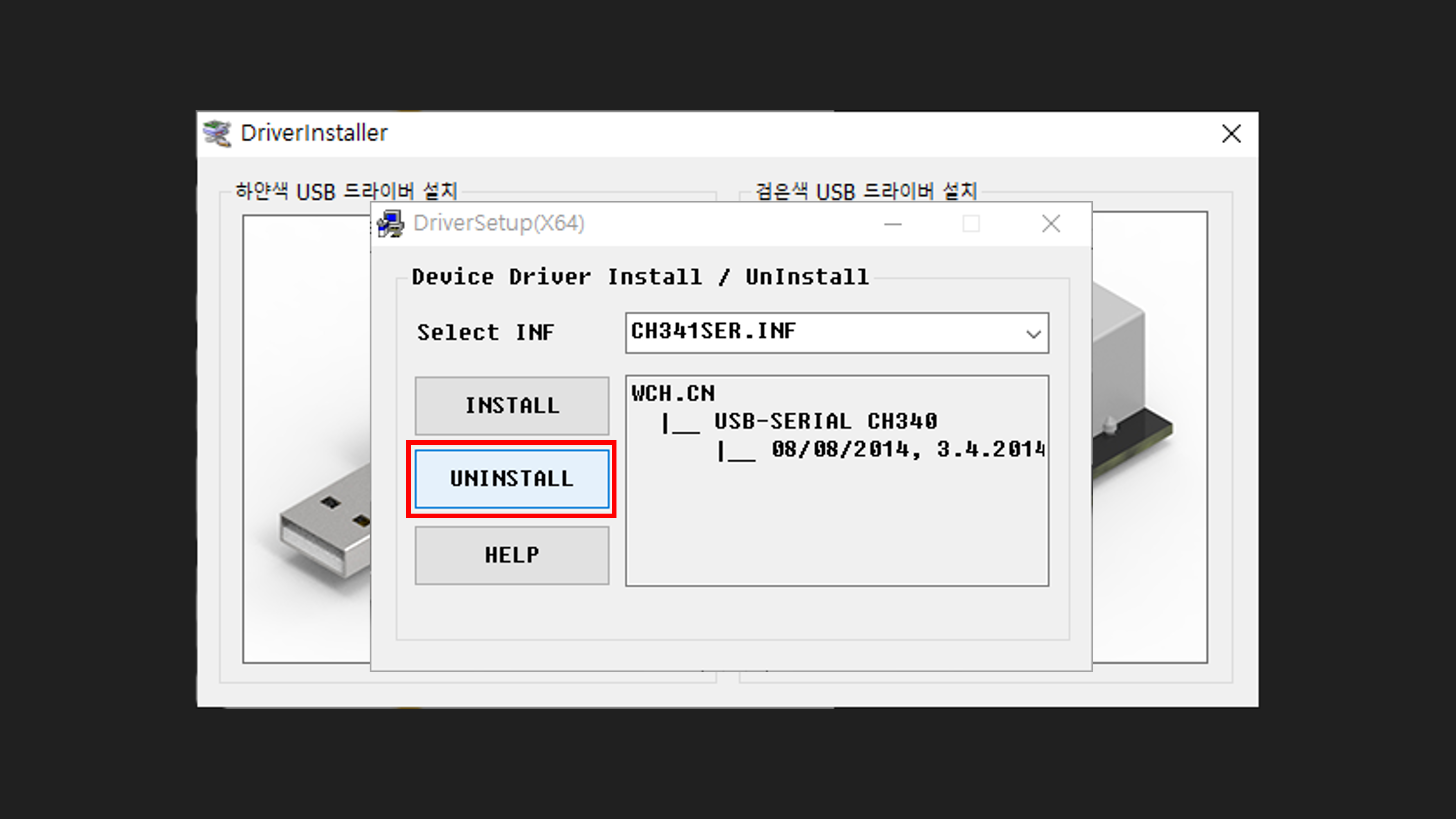

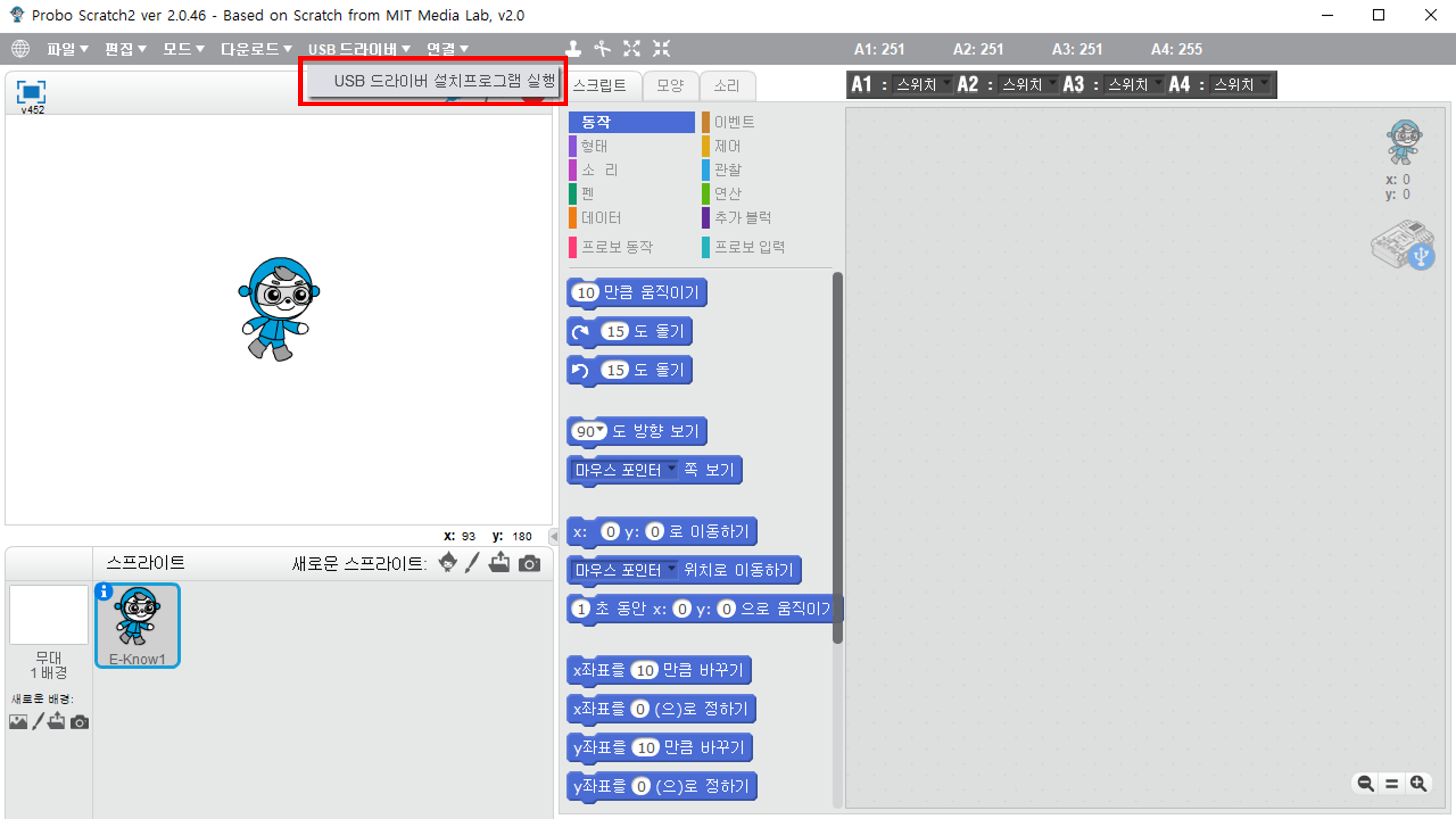

2. USB 드라이버를 설치합니다.

1 / 3

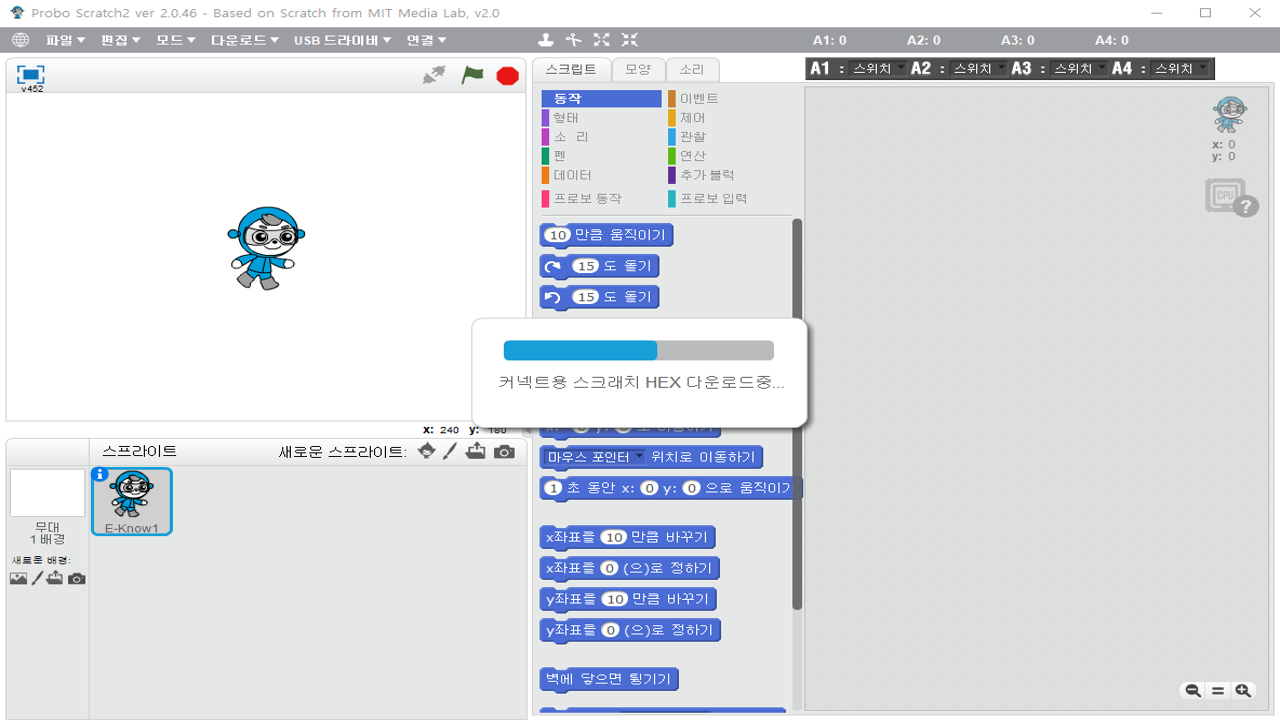

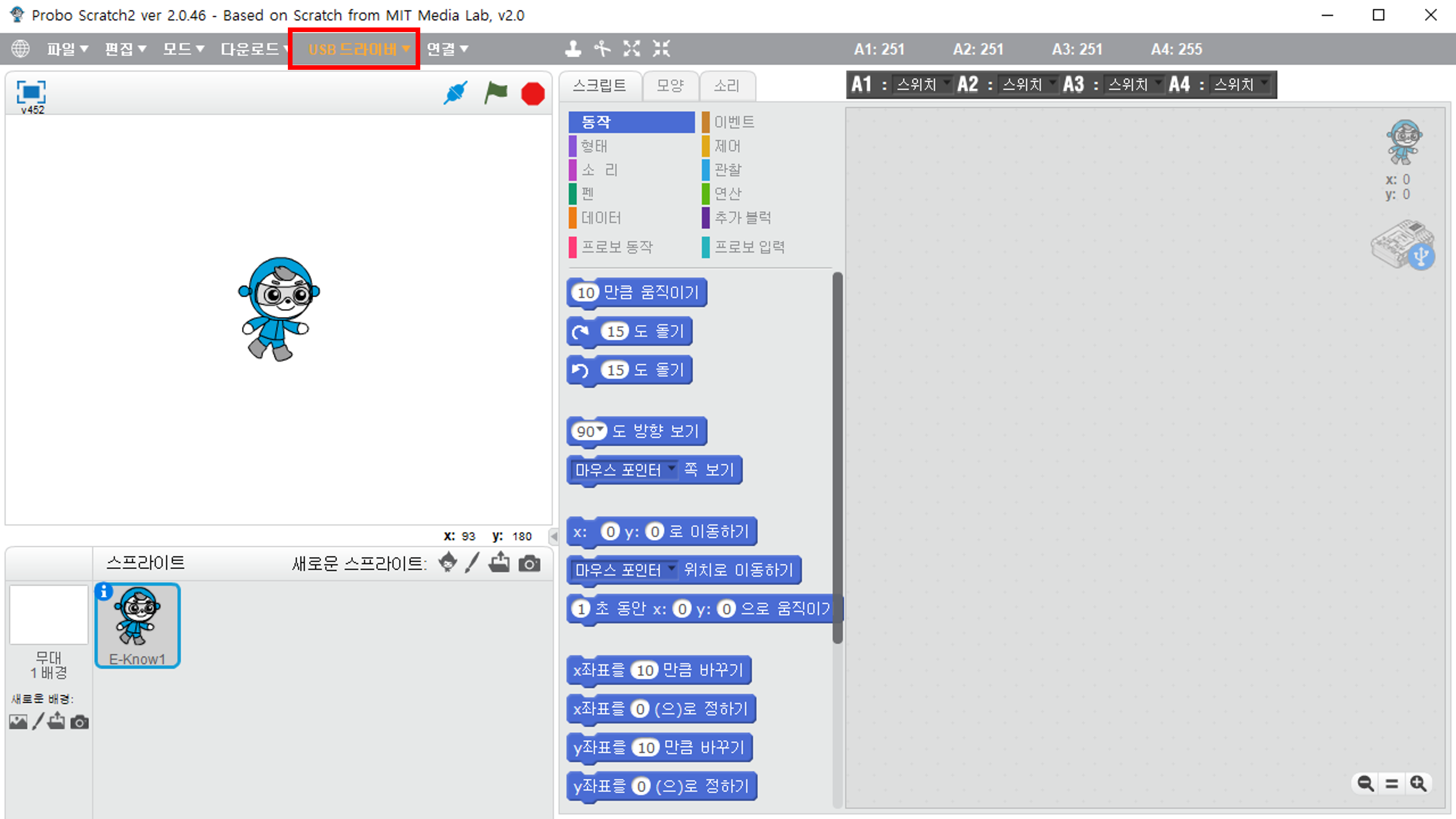

3. 프로보 스크래치의 다운로드에서 커넥트용 HEX파일을 다운로드 받습니다.
(다운로드 시 '띠리리리' 소리가 나며, HEX파일 다운로드는 최초 1회만 실행합니다.)

1 / 3

4. 설치 완료 후 잠시 후에 CPU 블럭에서 '삐~이익~'소리가 나며 통신이 자동 연결돼요.

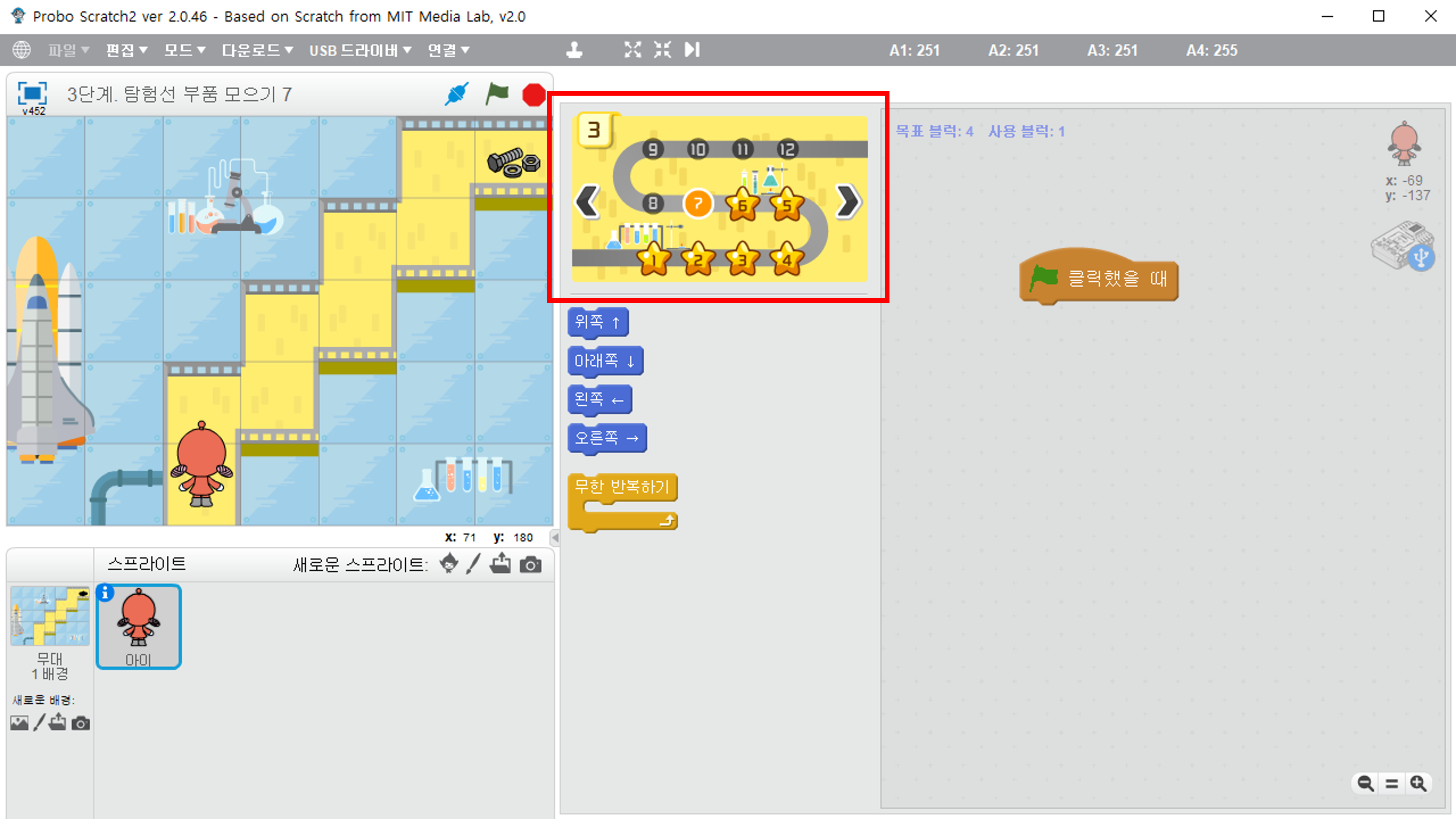

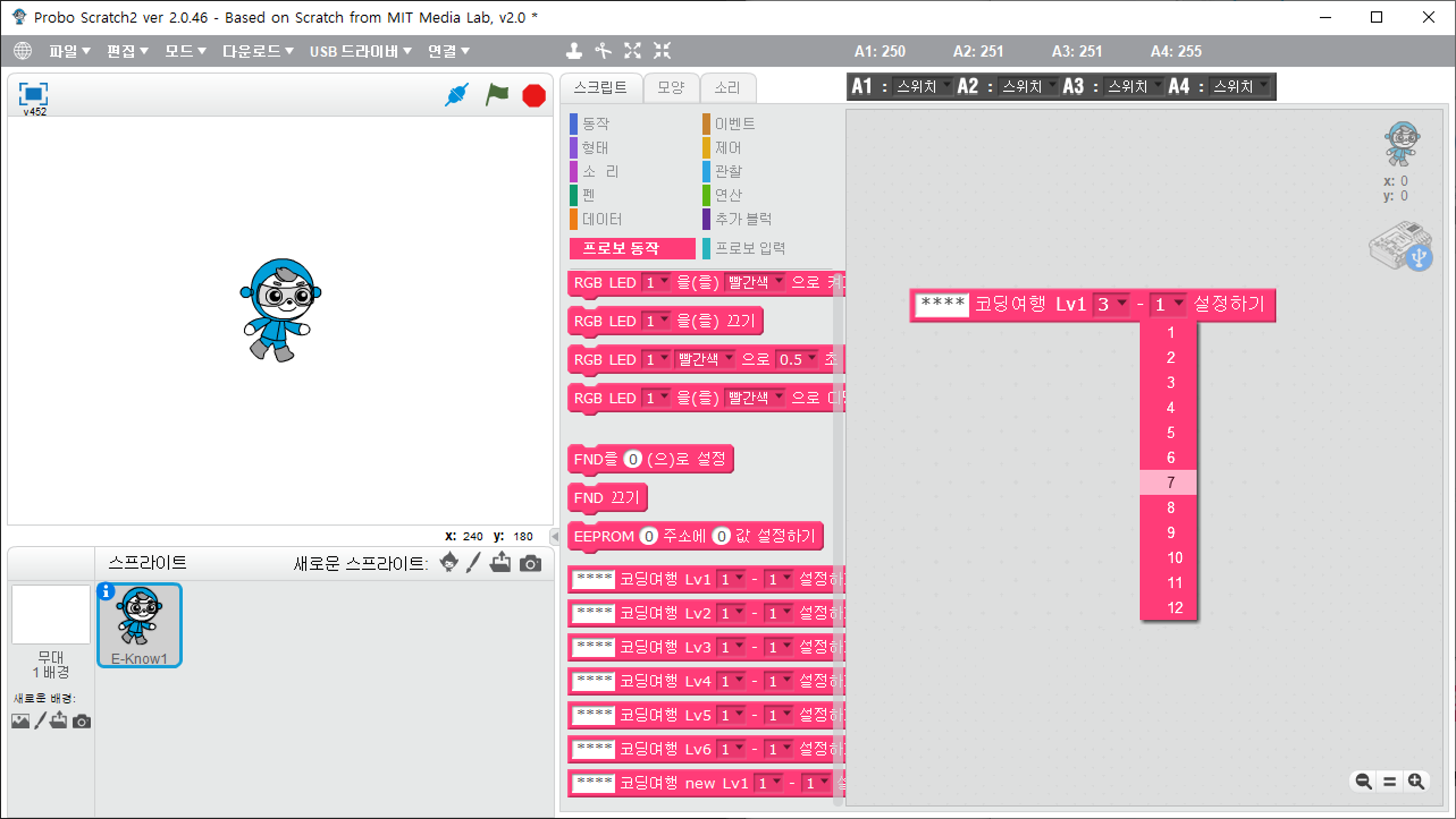

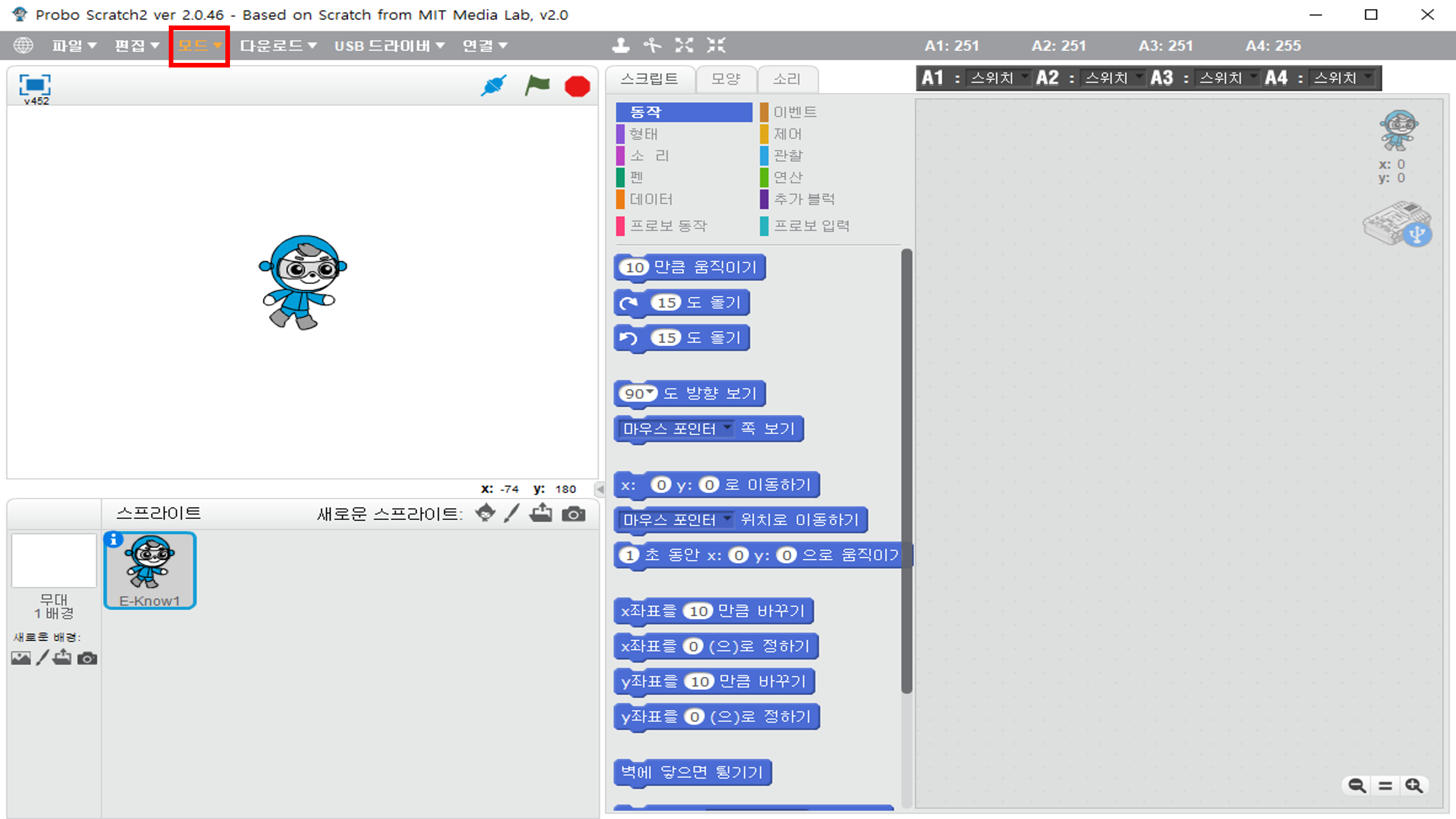

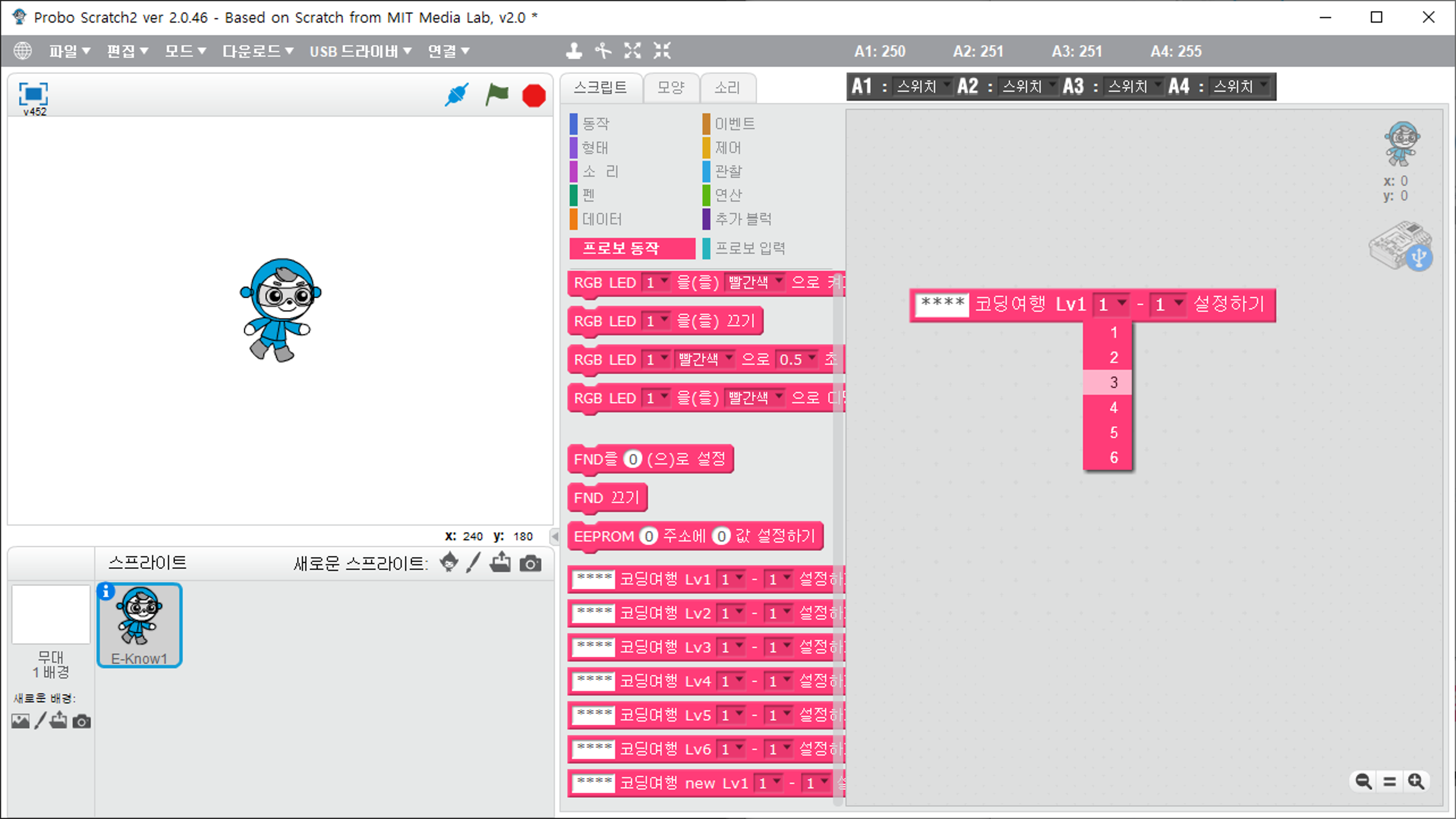

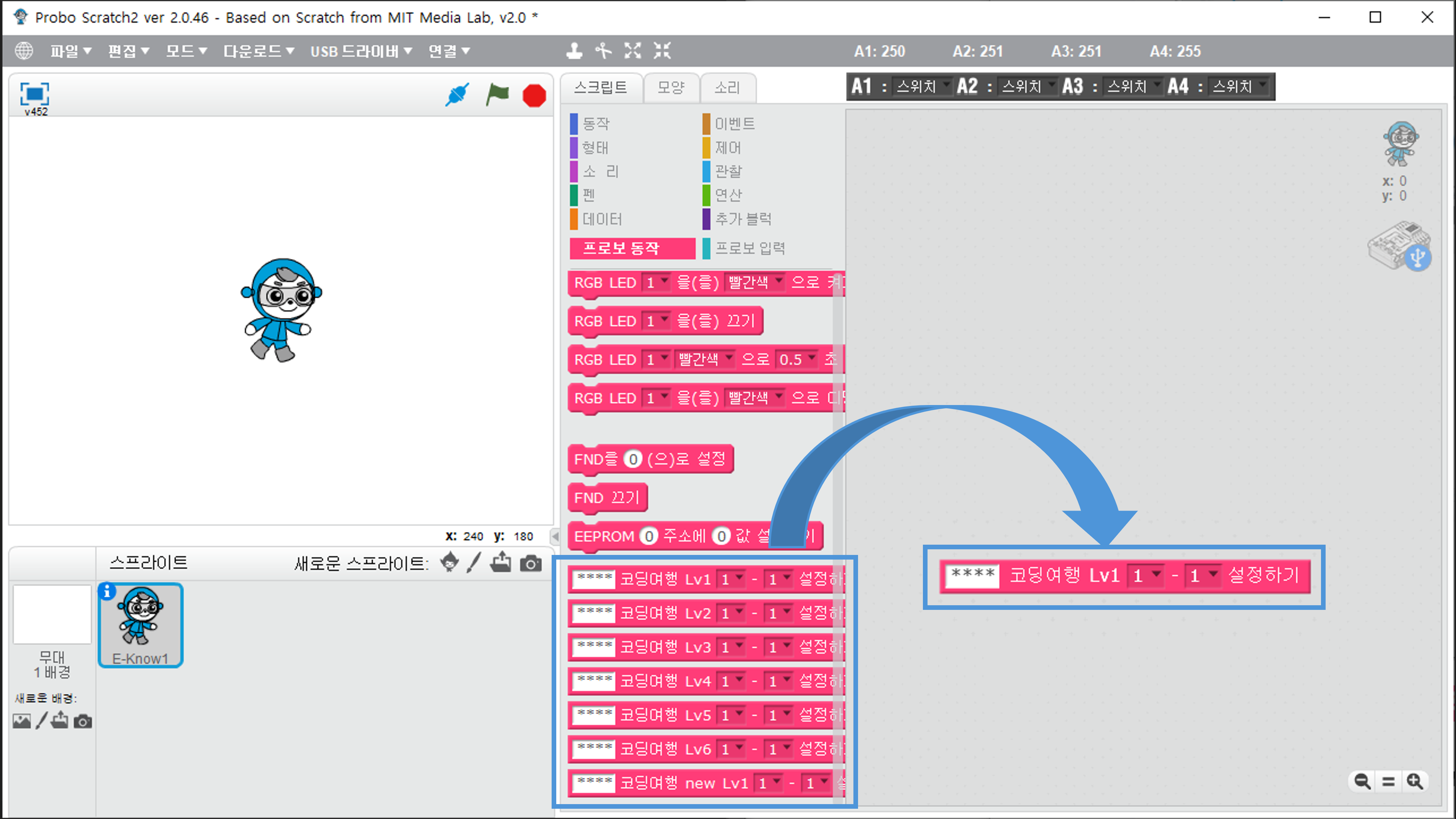

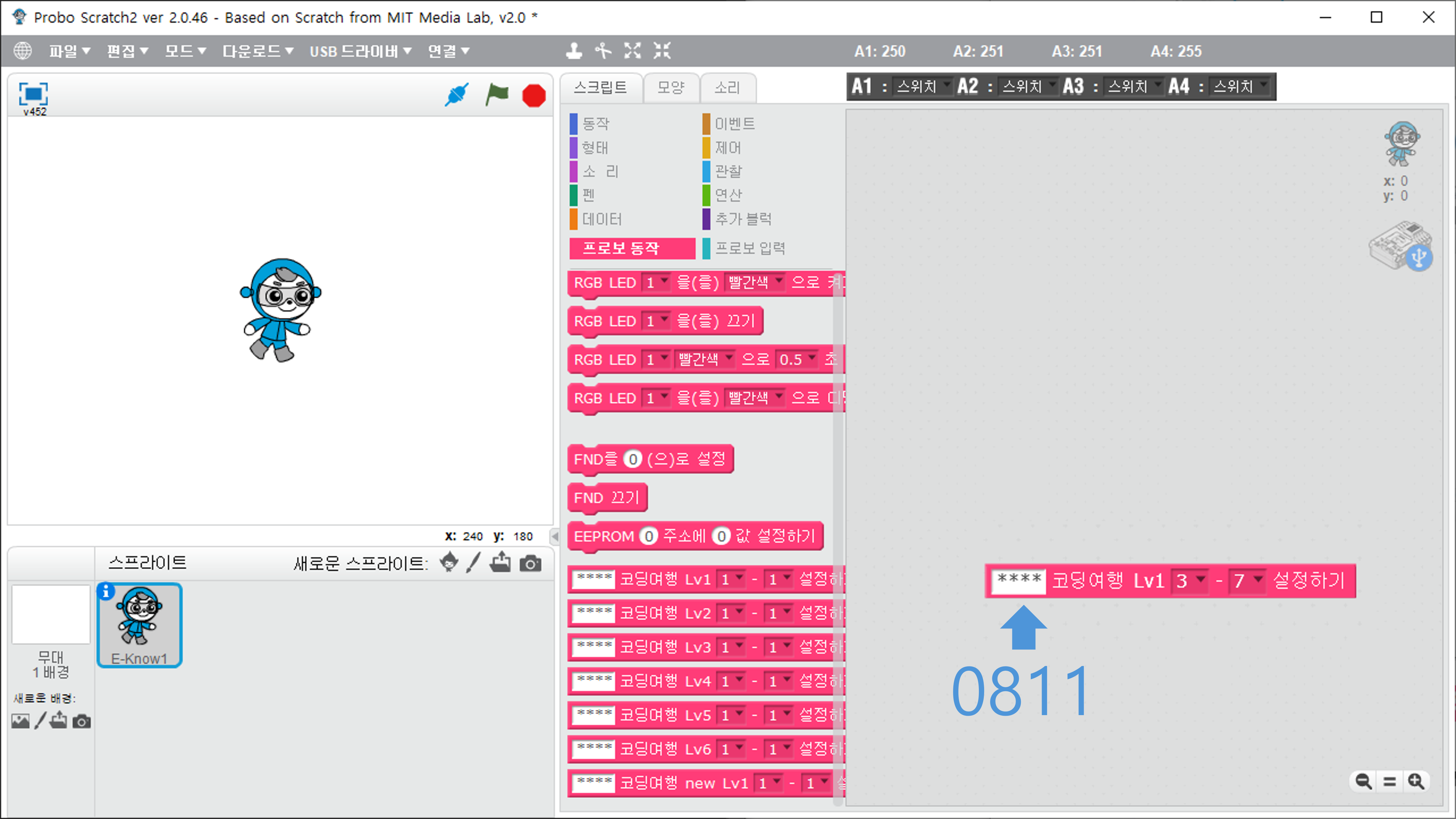

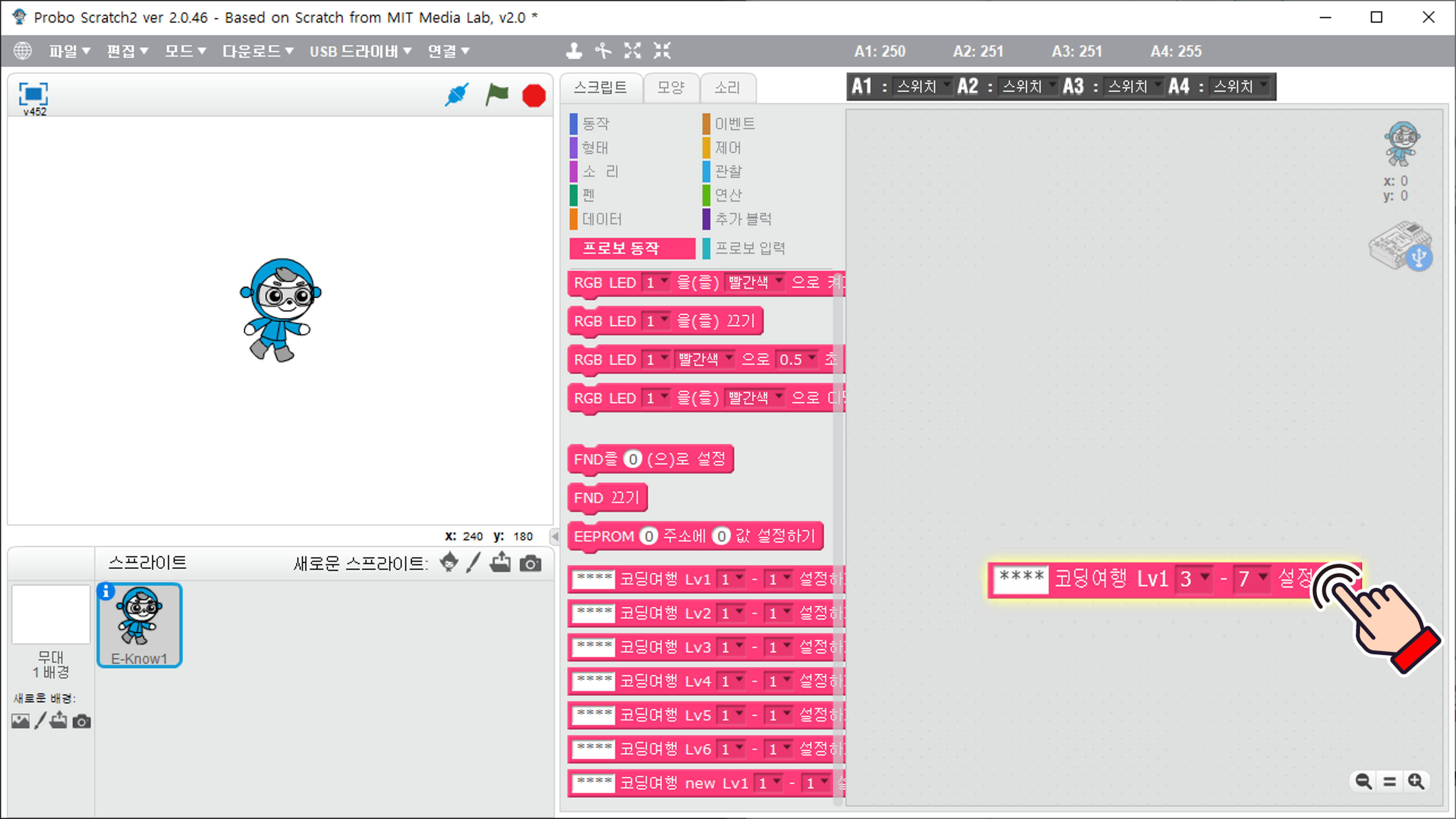

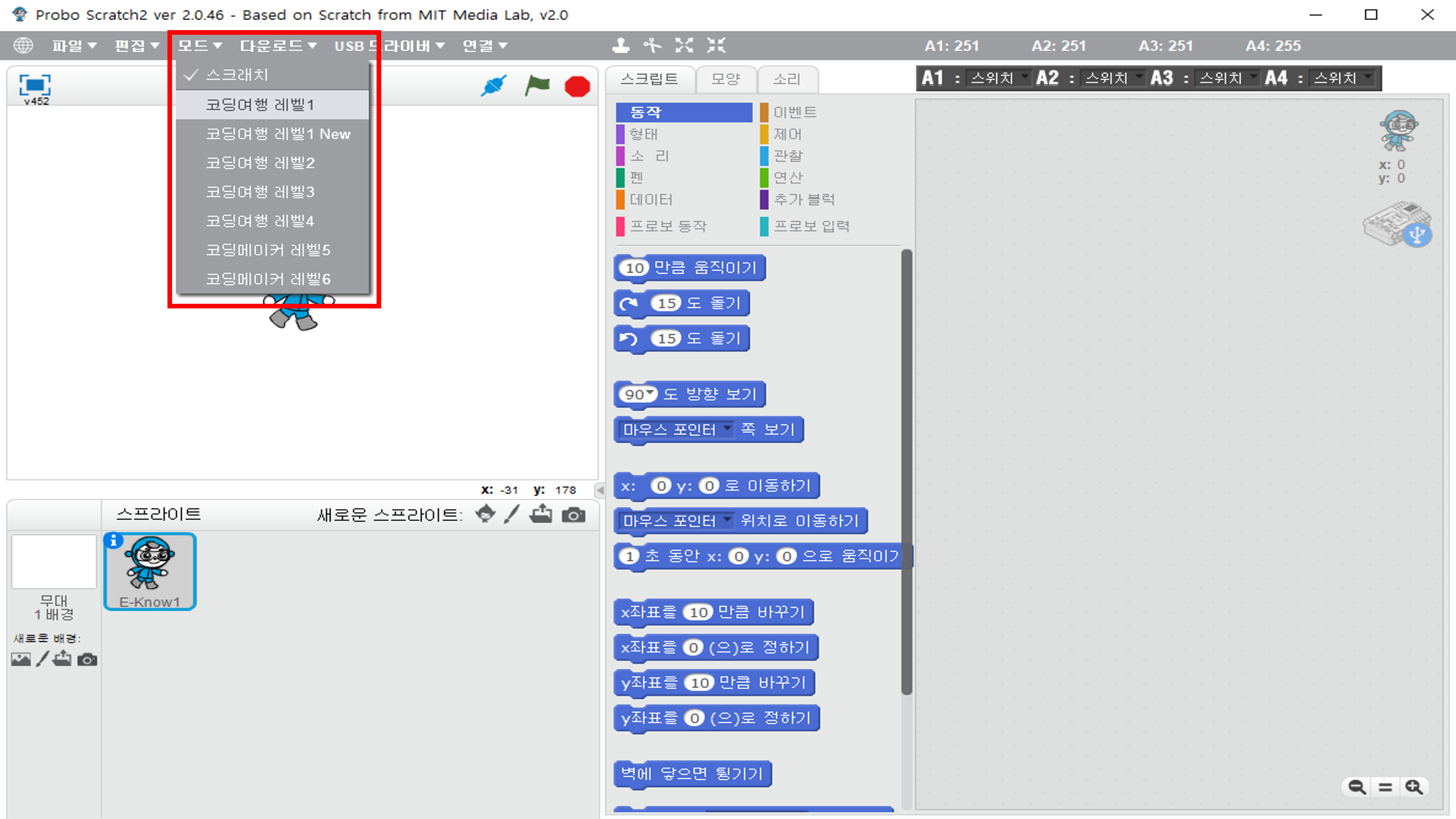

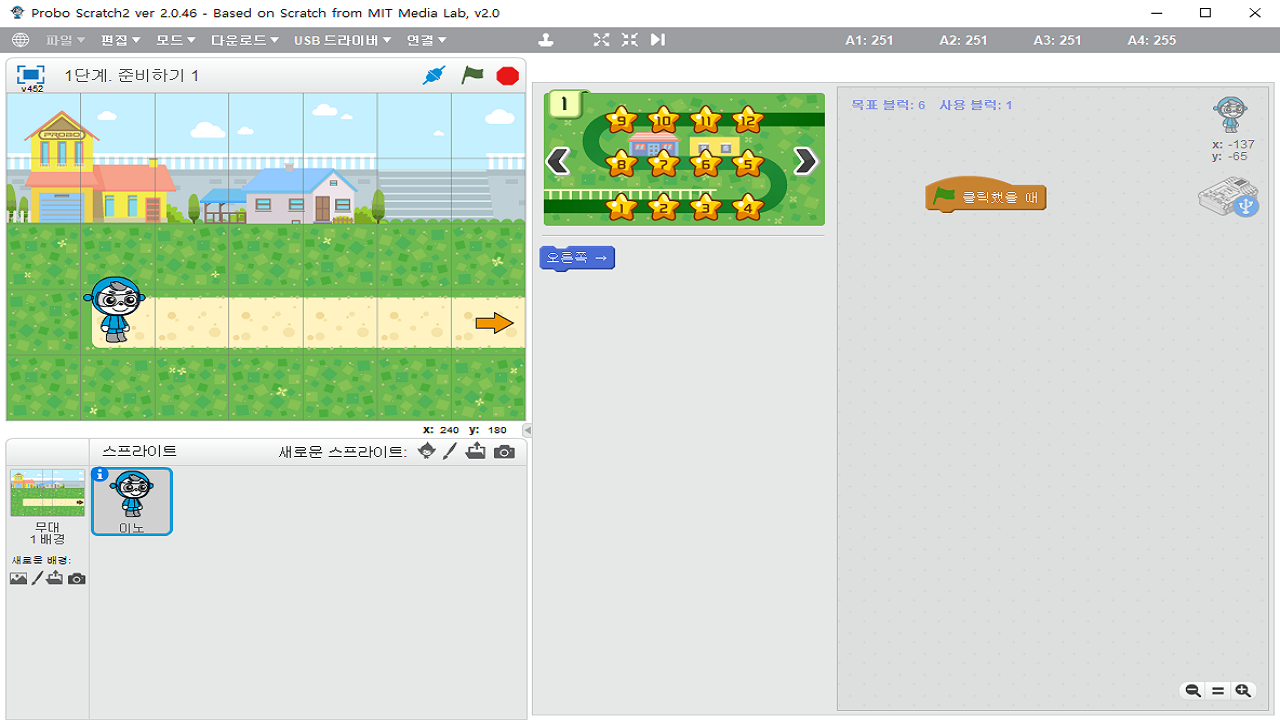

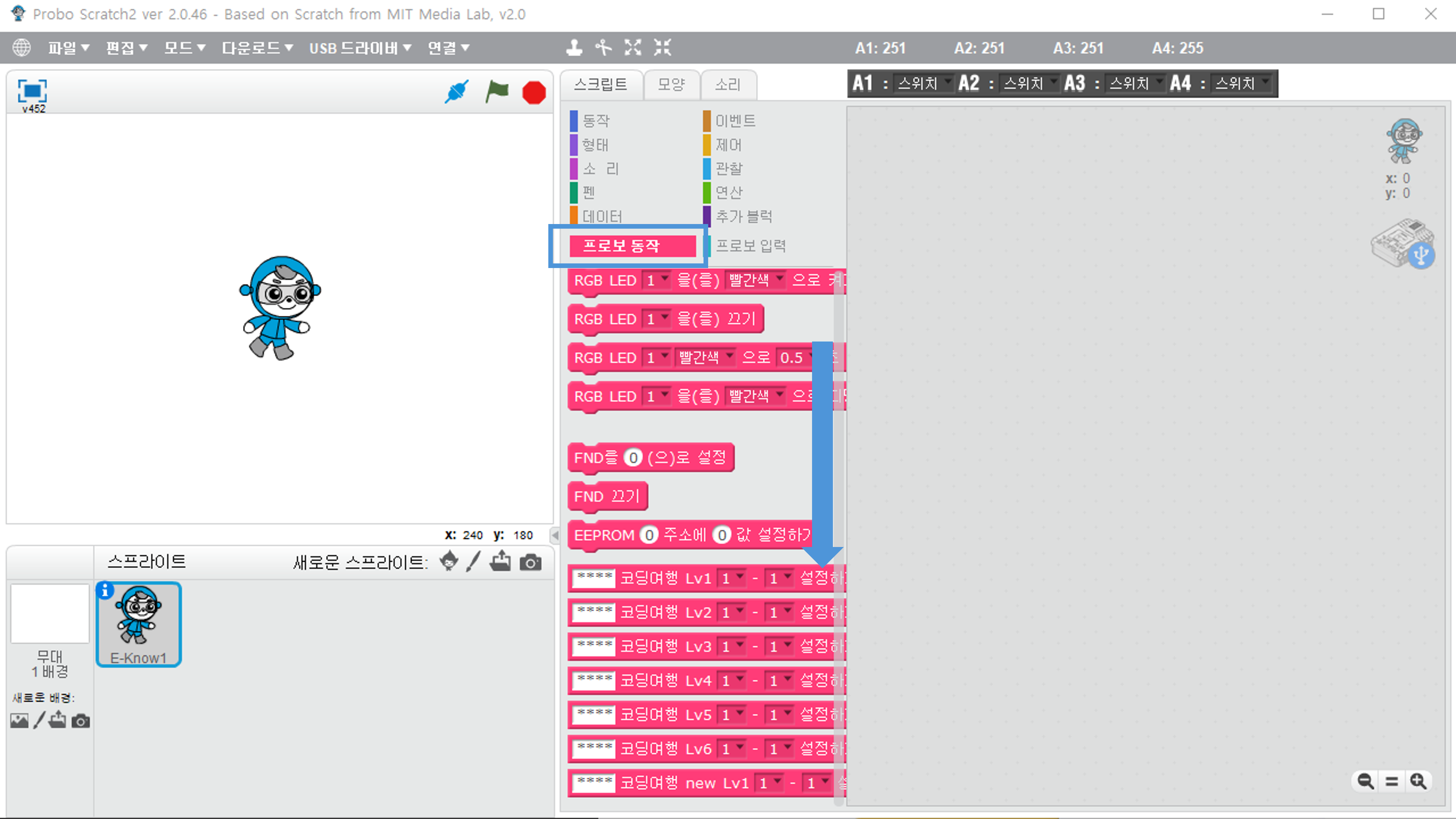

5. 모드에서 코딩 여행 레벨을 선택해요. 코딩 여행 모드 선택 시 코딩 여행 전용 스토리와 블럭이 나타나요.

1 / 3

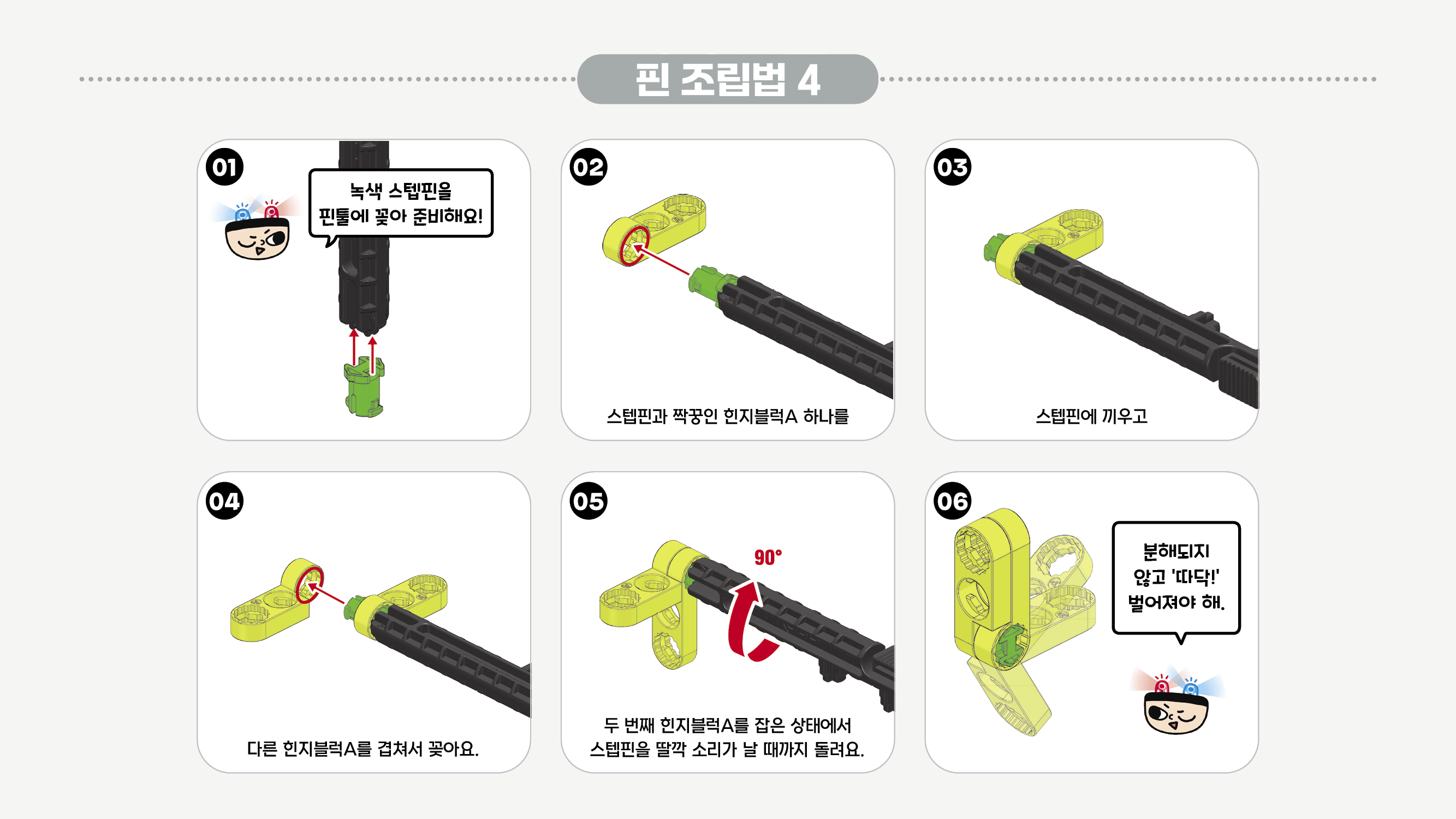

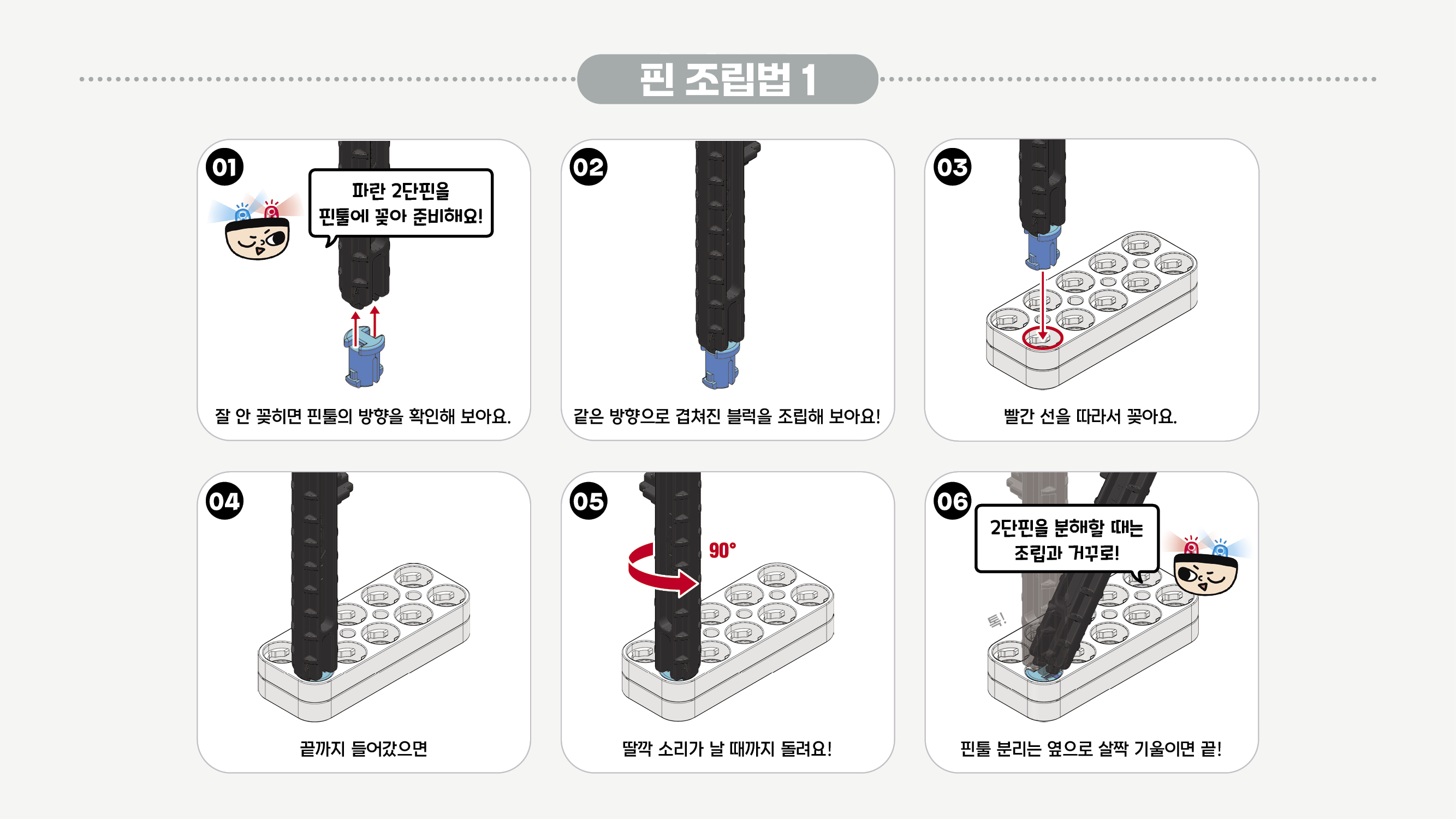

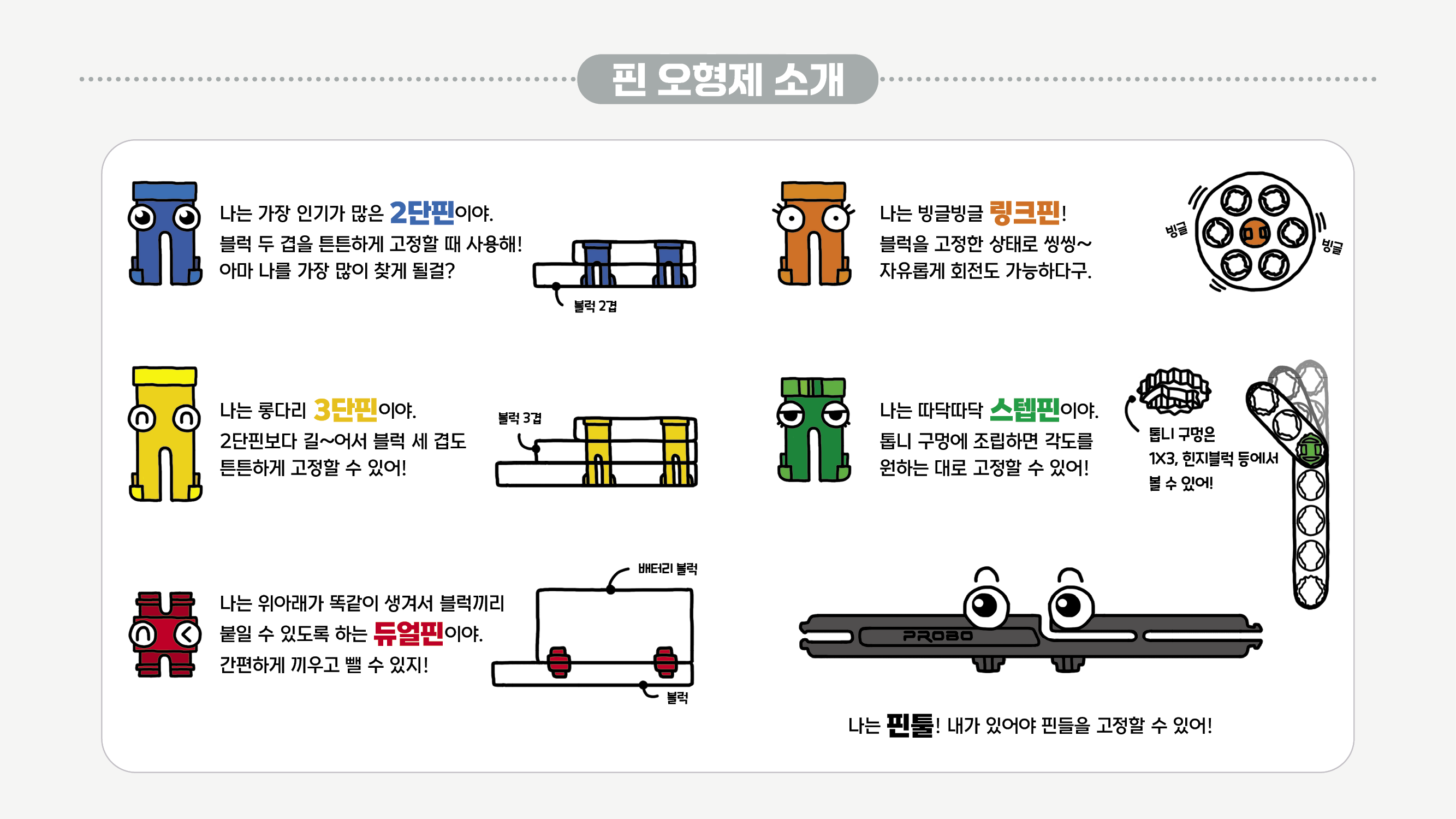

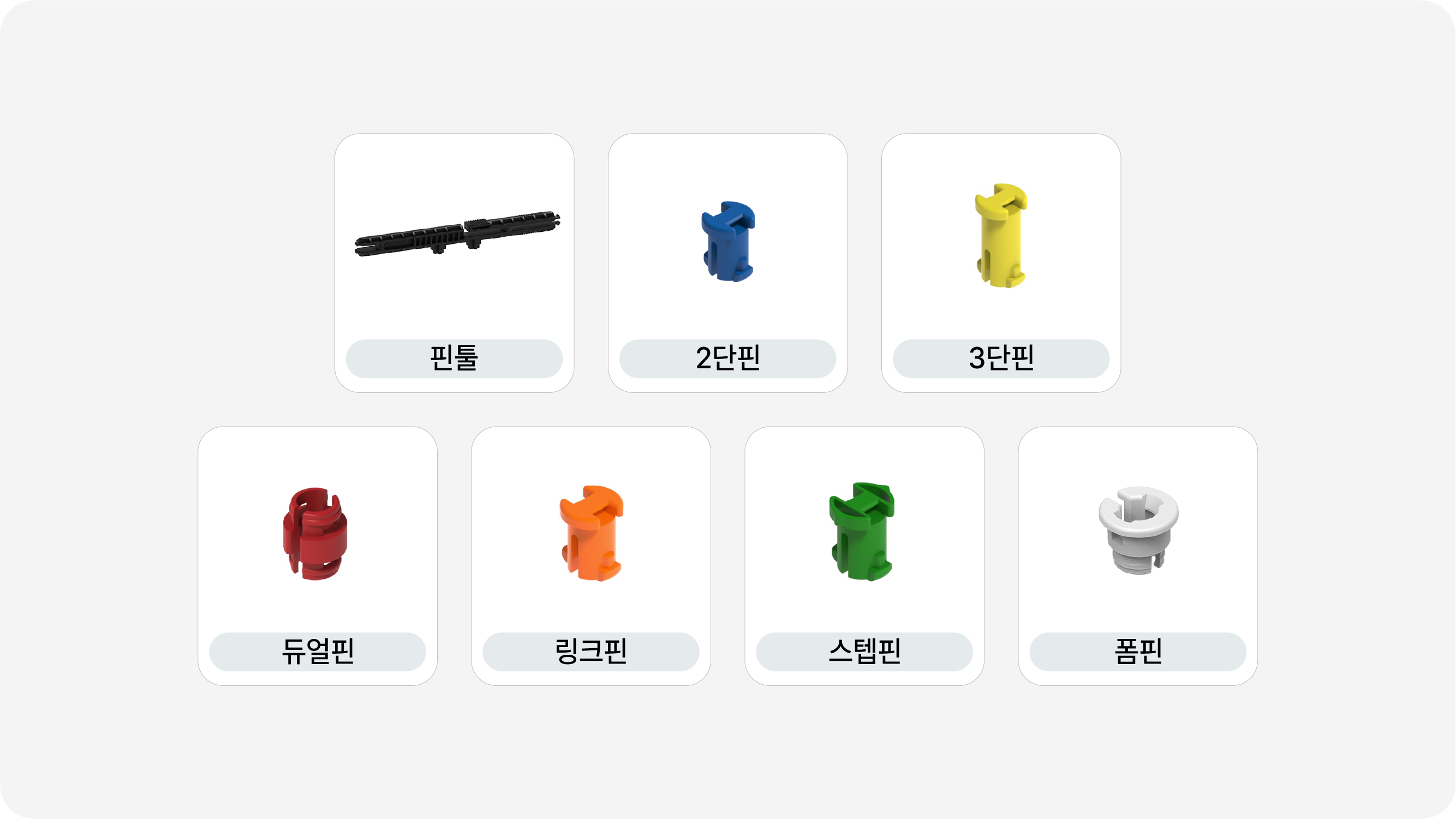

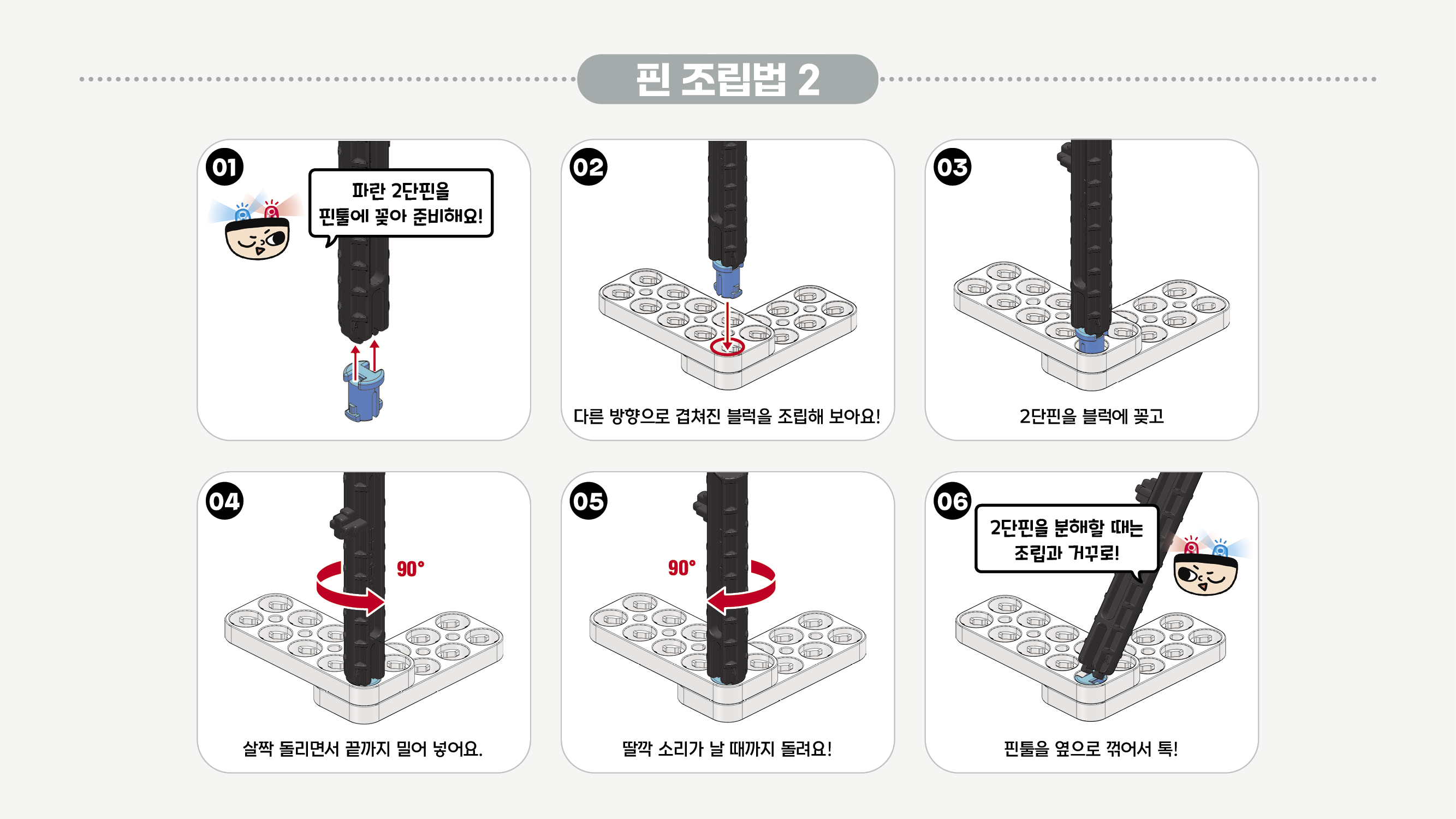

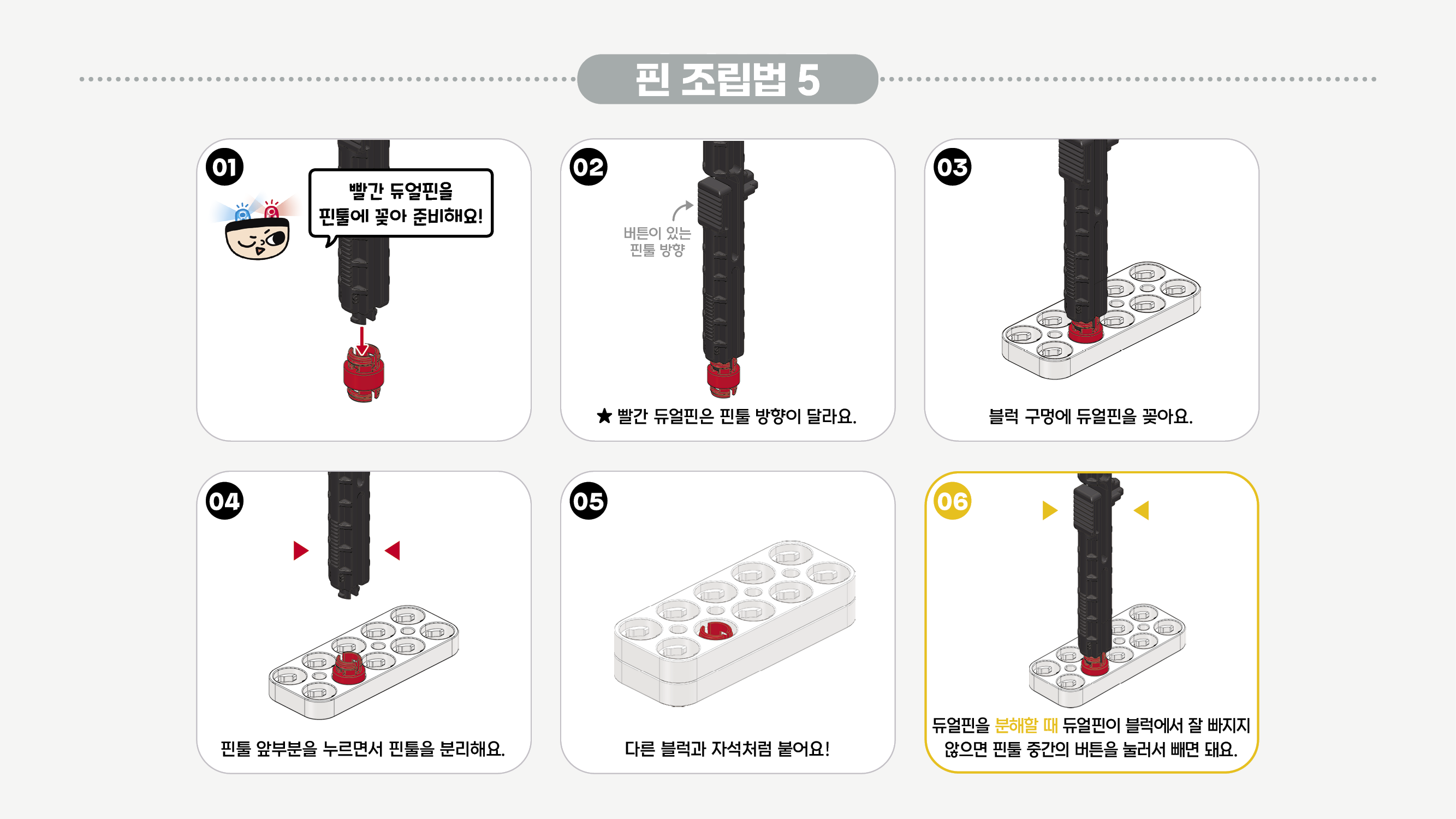

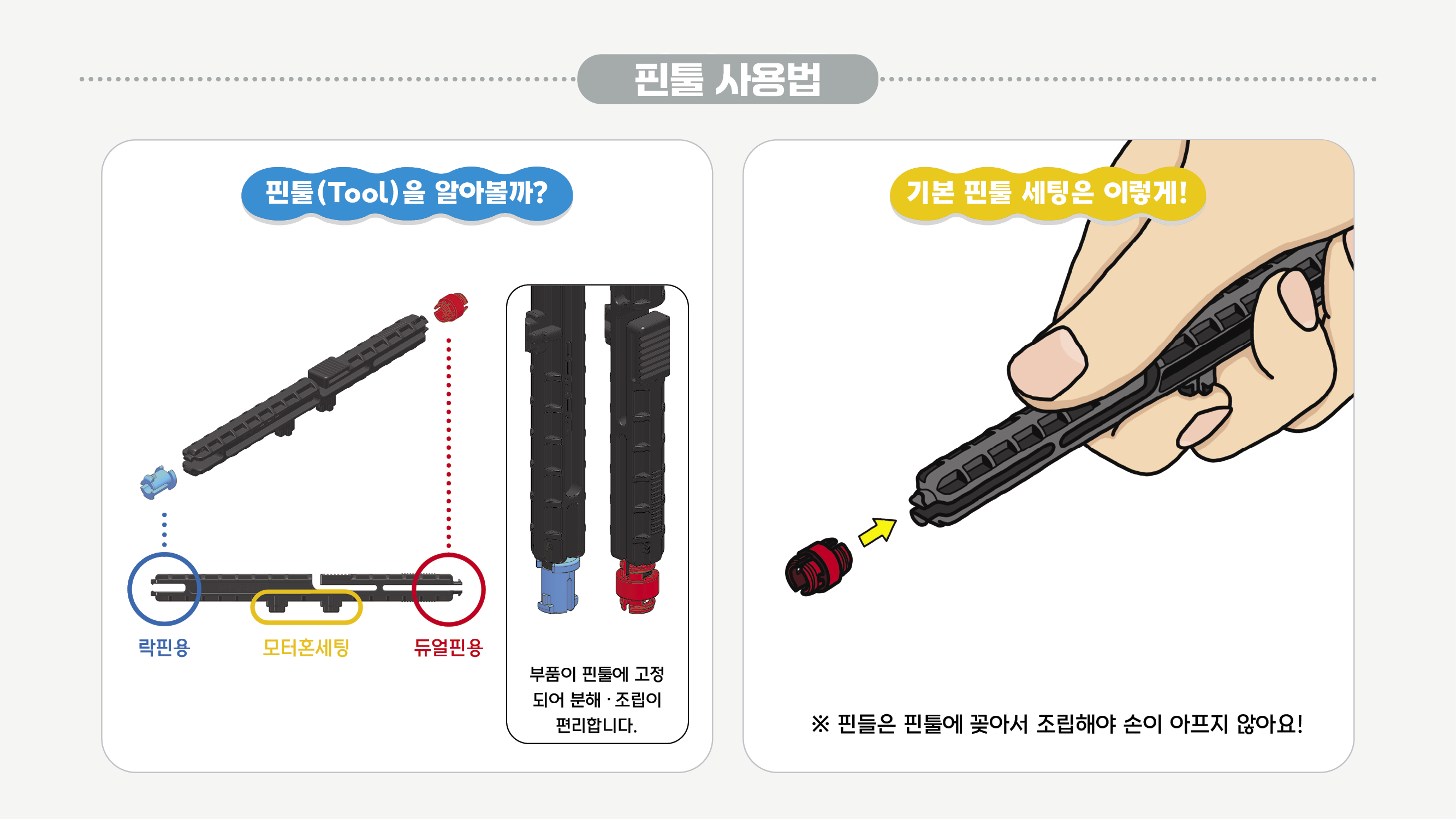

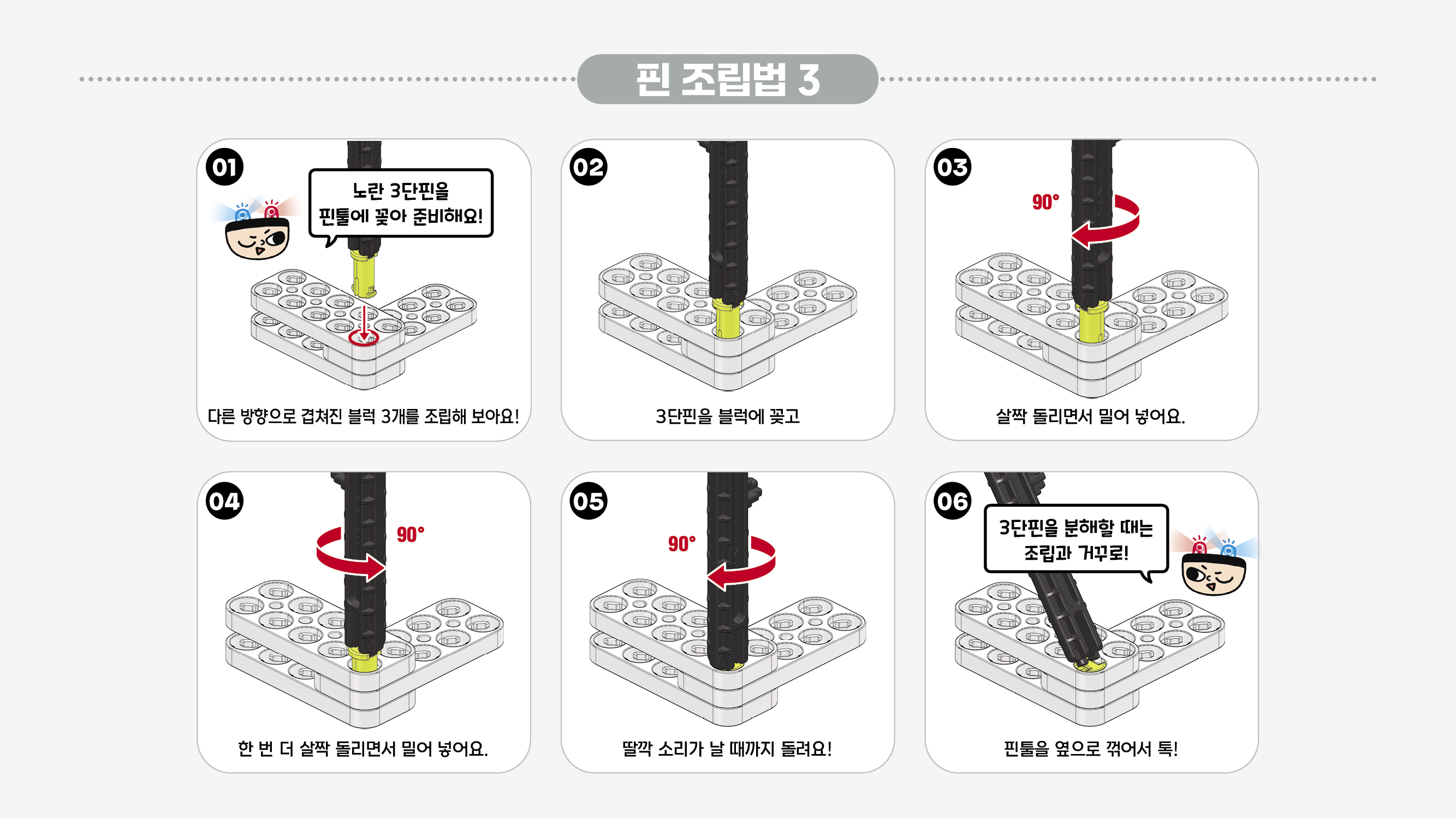

4. 핀 / 핀툴 사용 방법

1 / 3

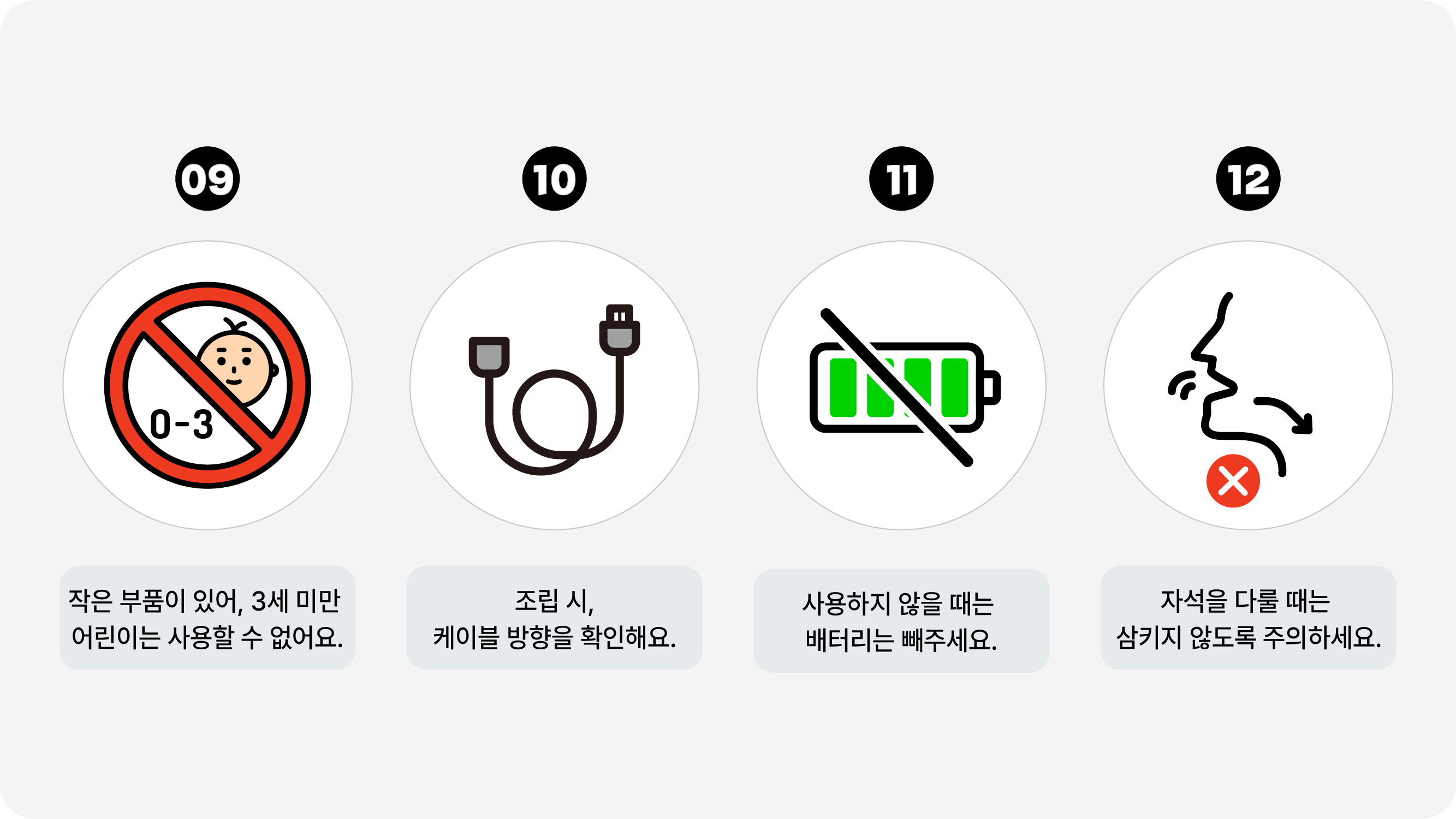

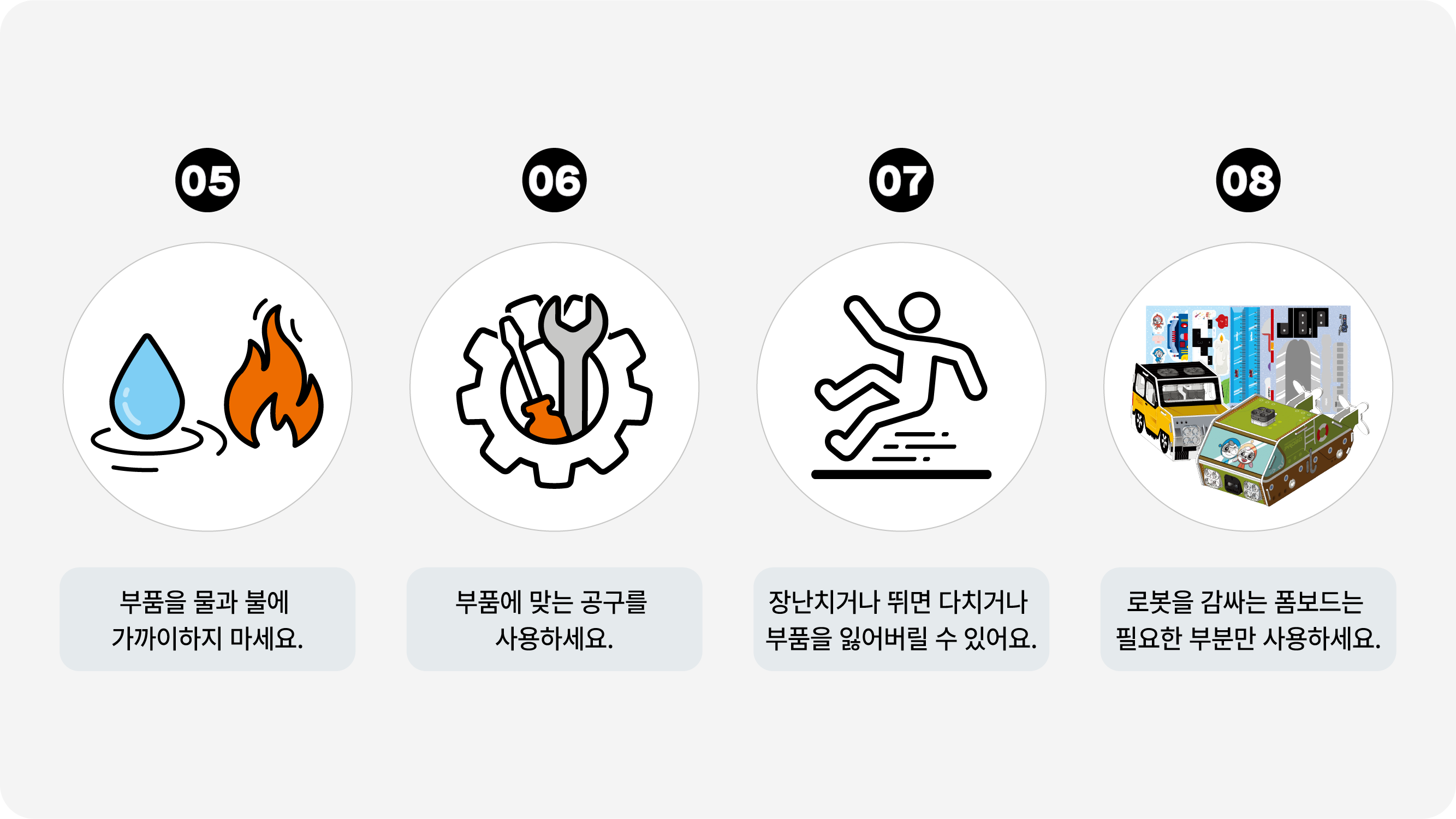

5. 주의 사항

1 / 3

하드웨어

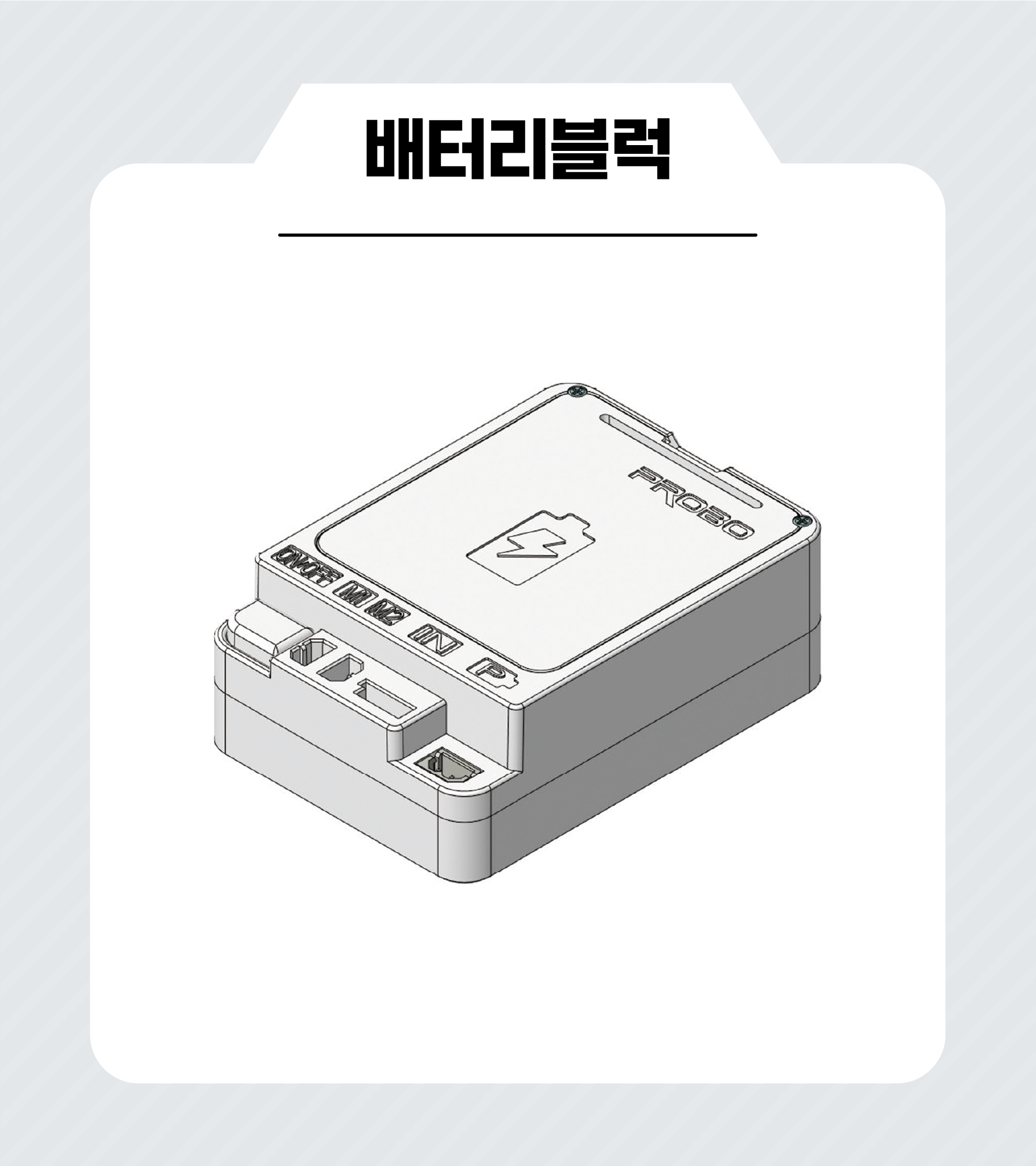

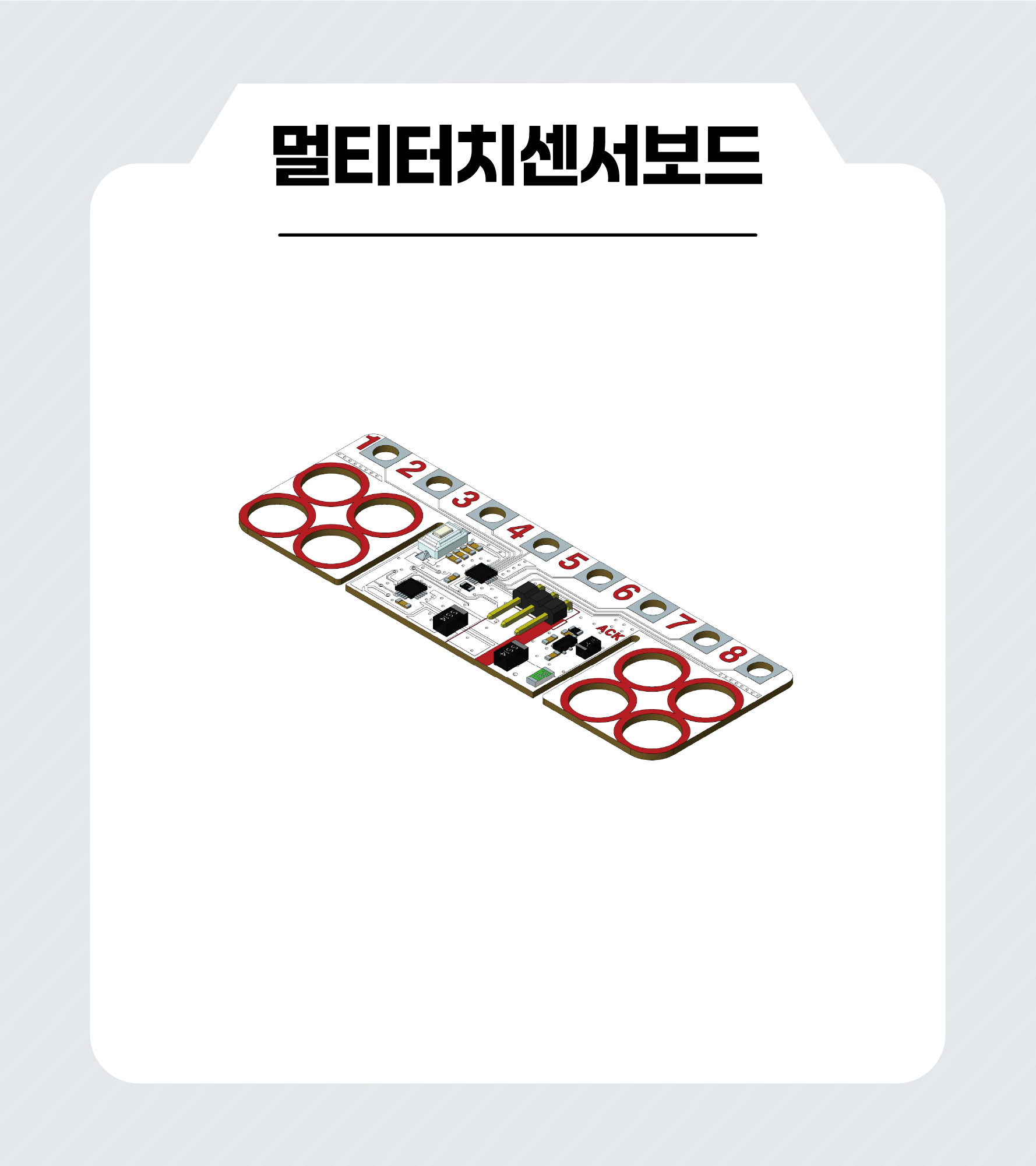

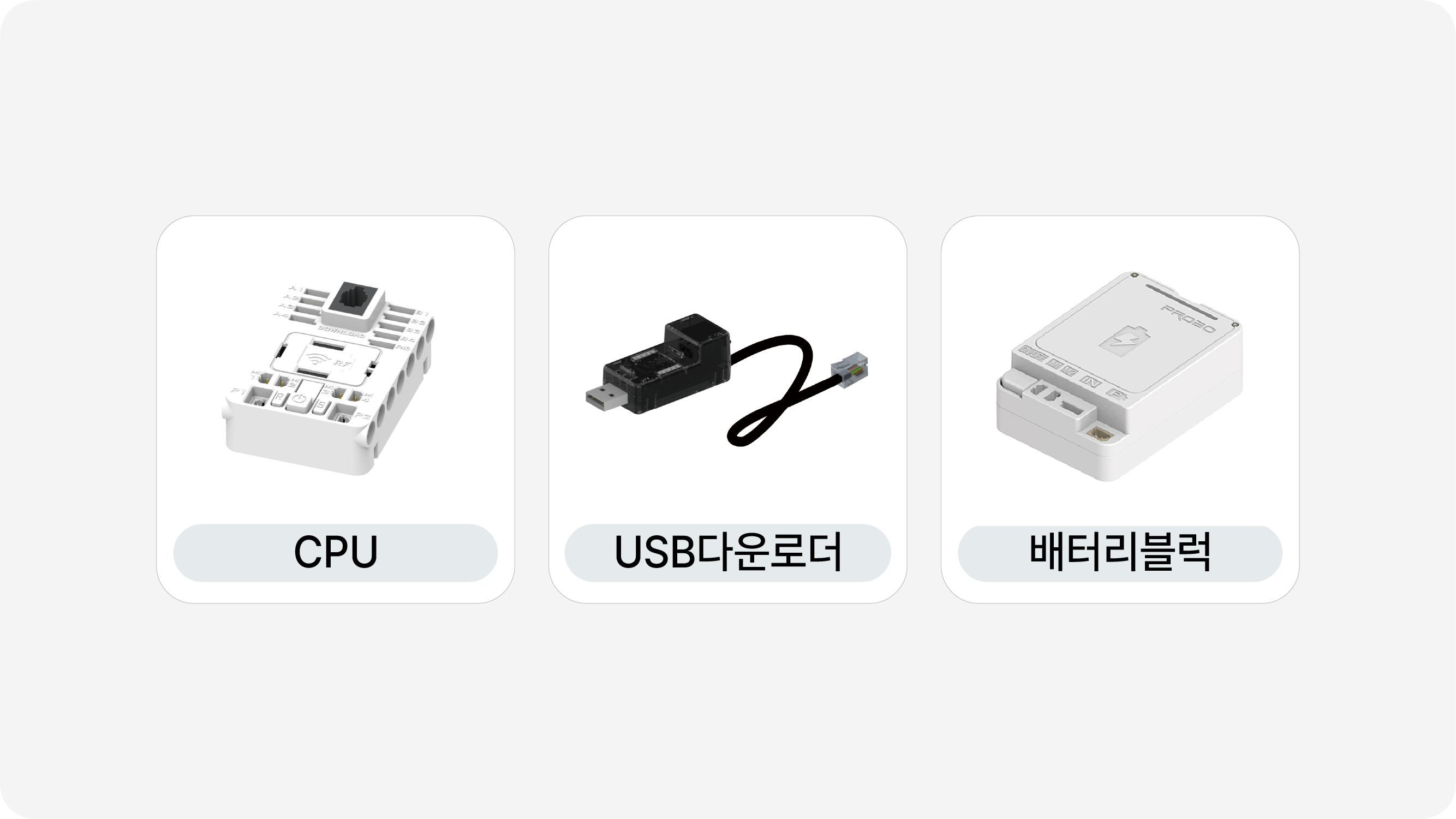

1. 전자 부품

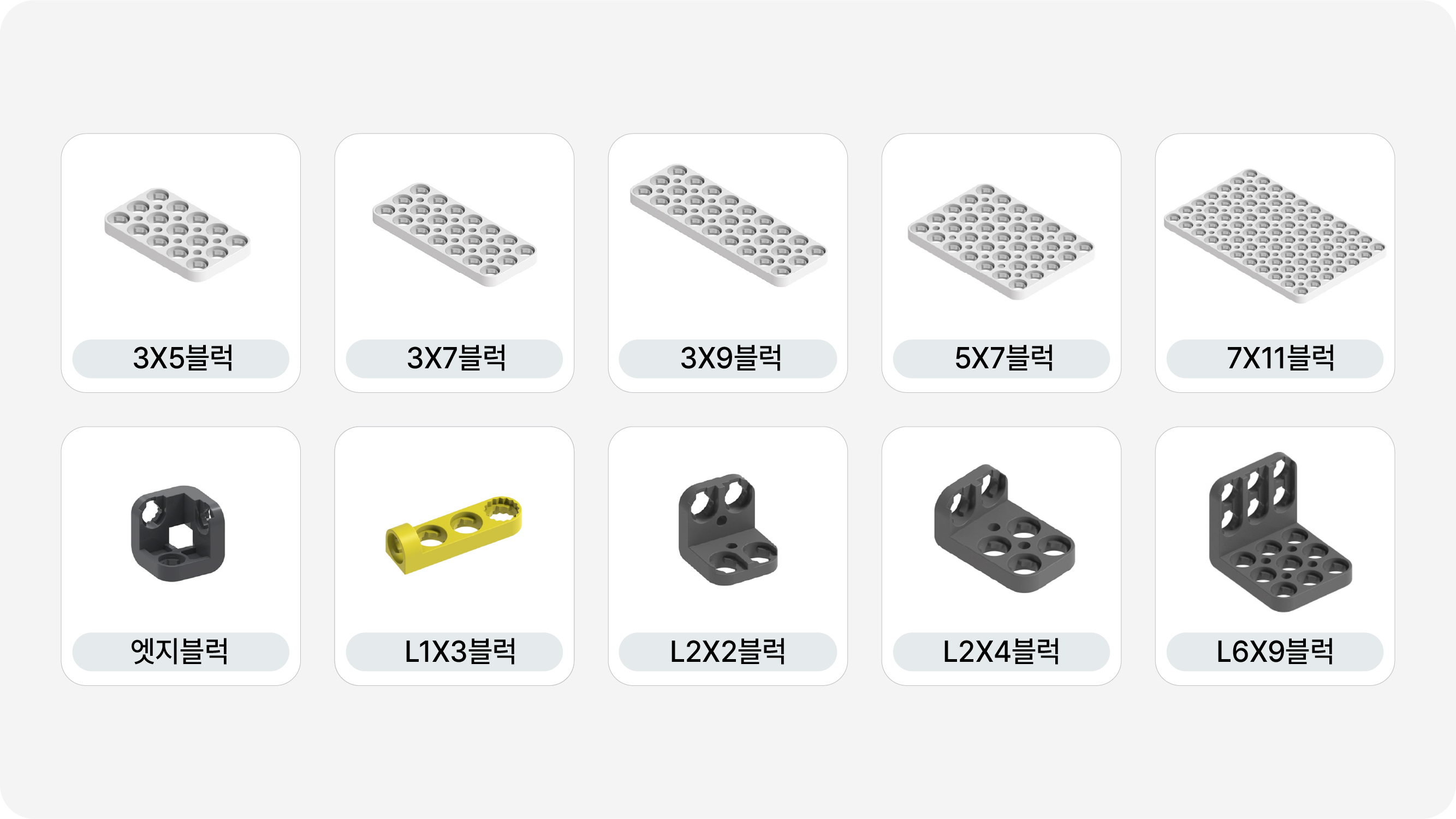

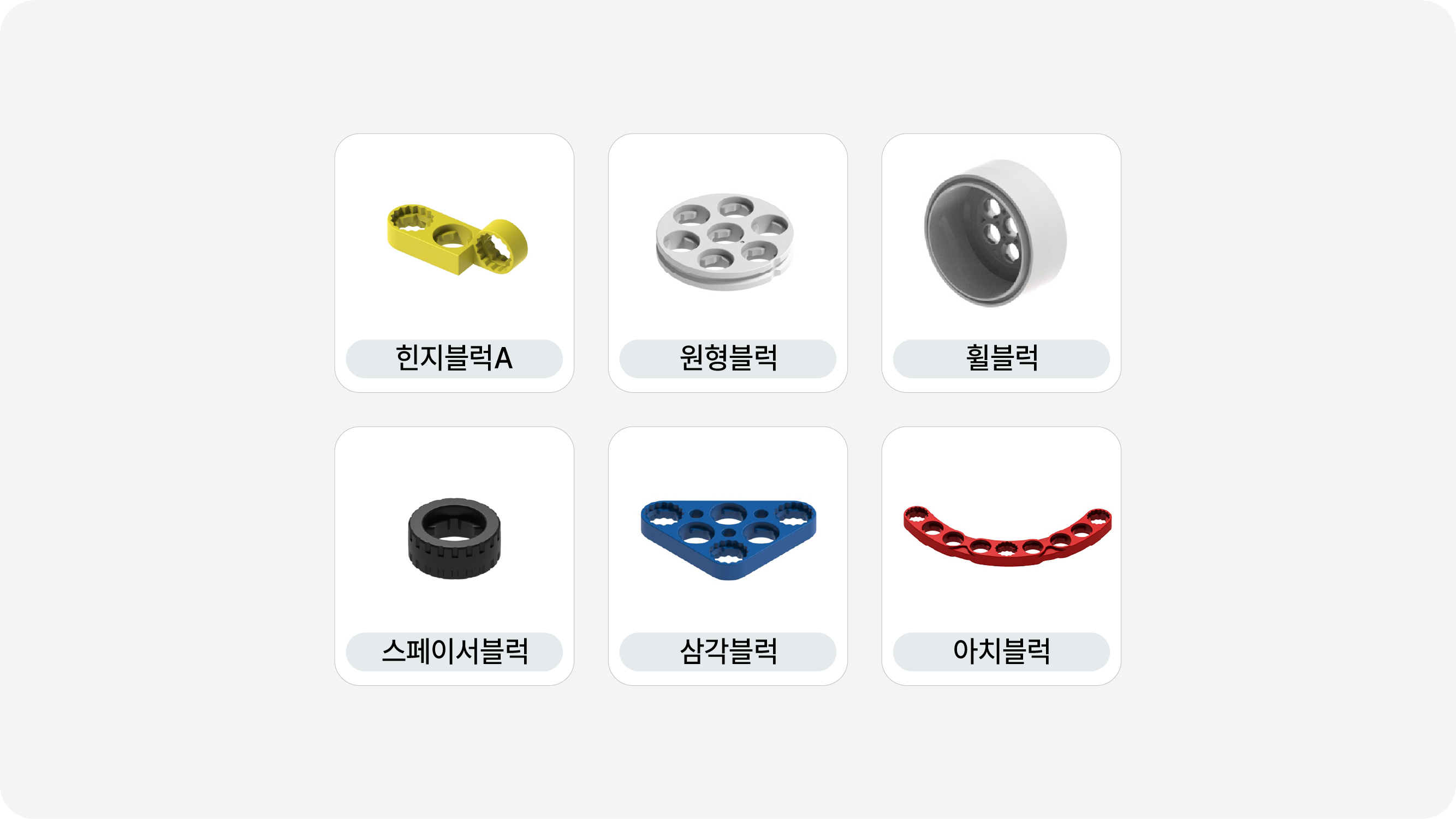

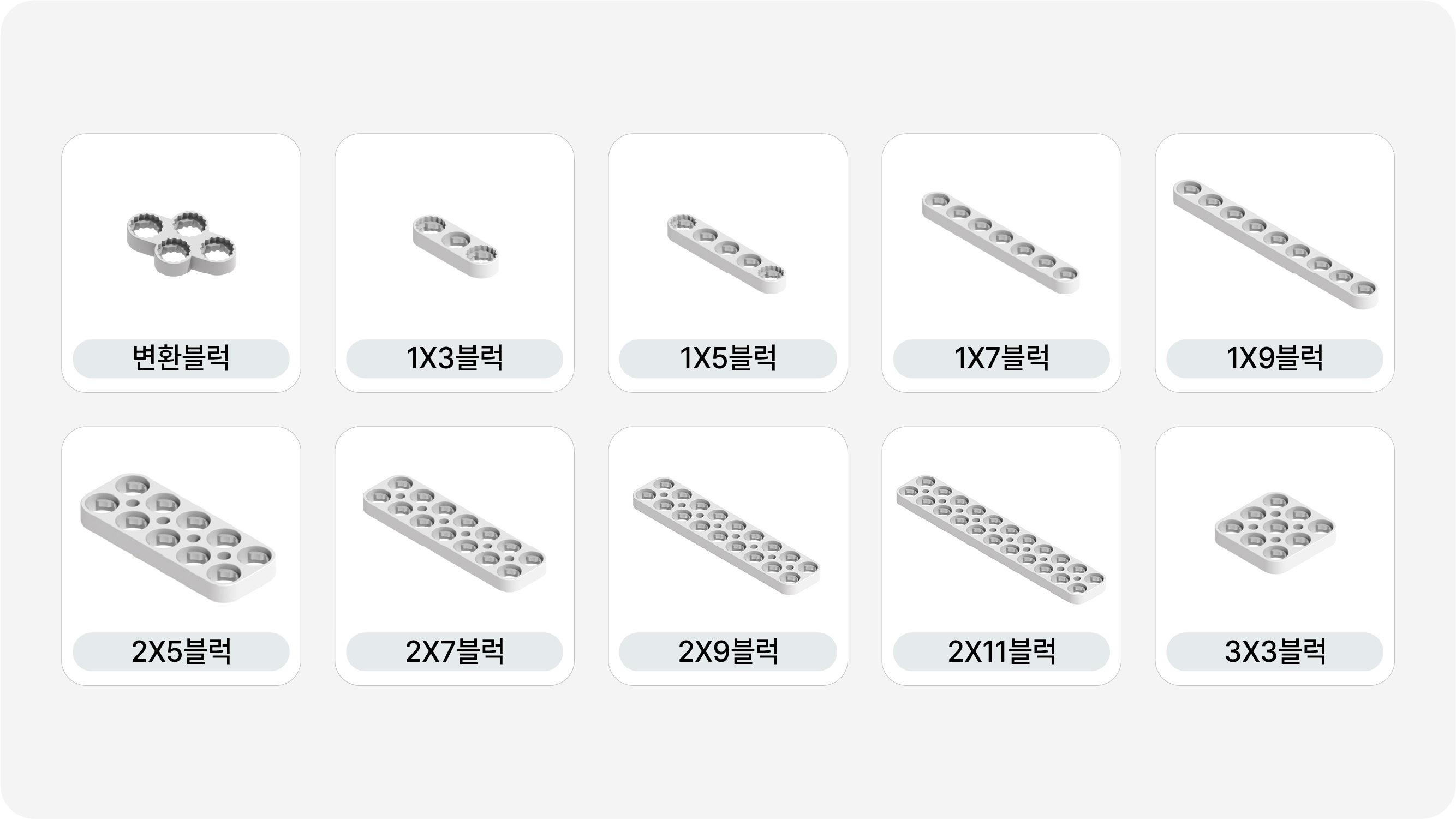

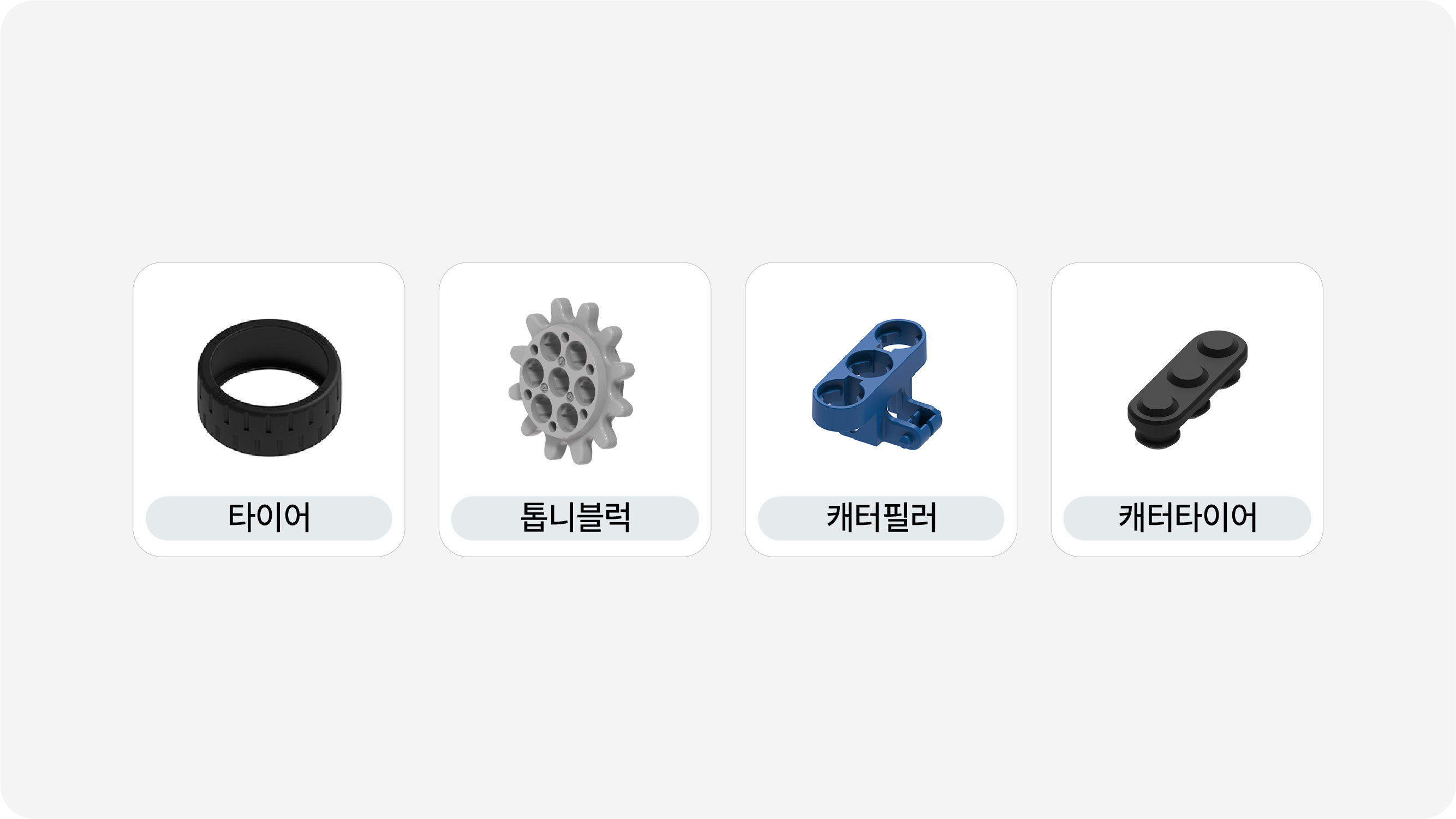

2. 프레임

1 / 3

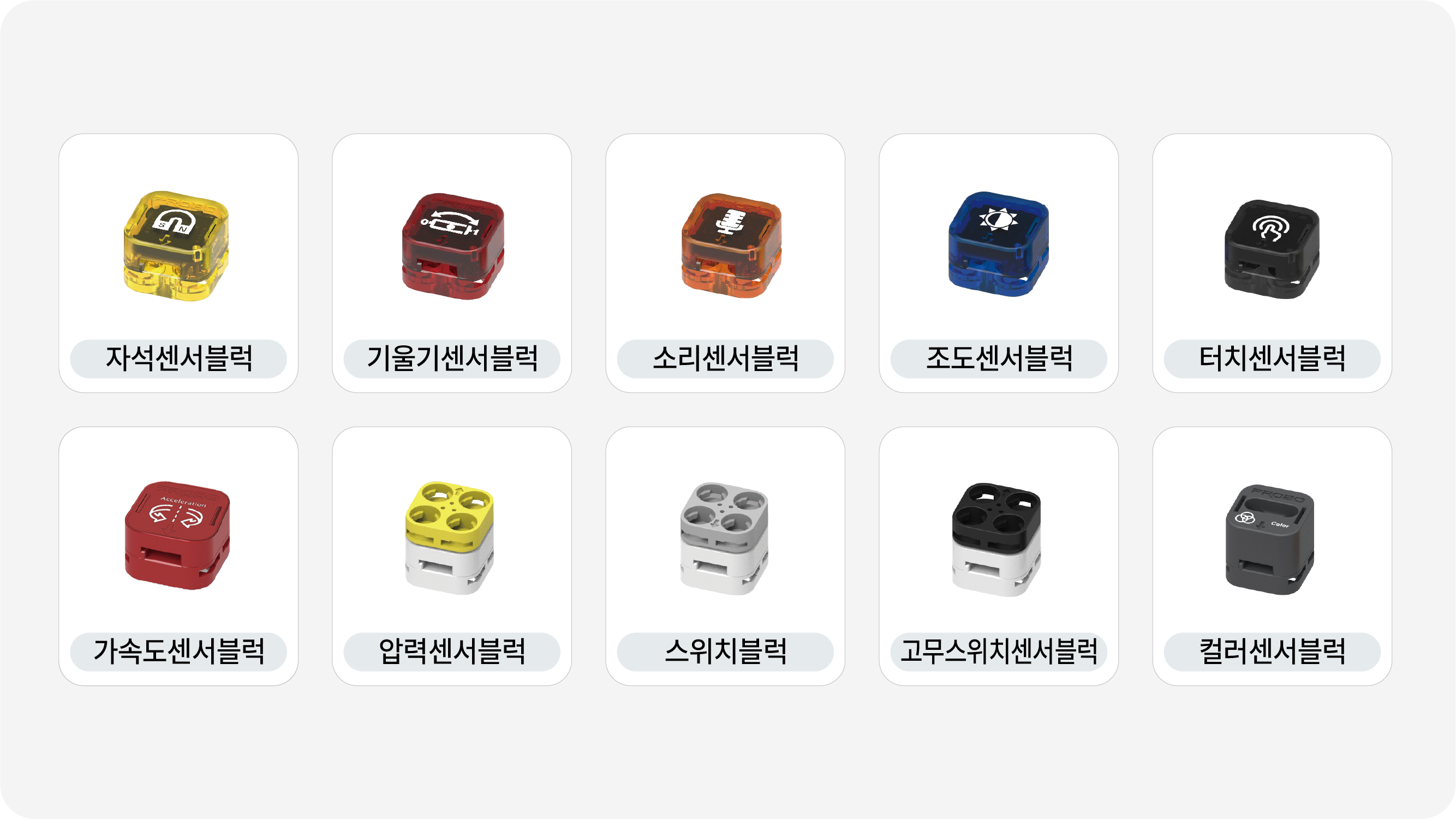

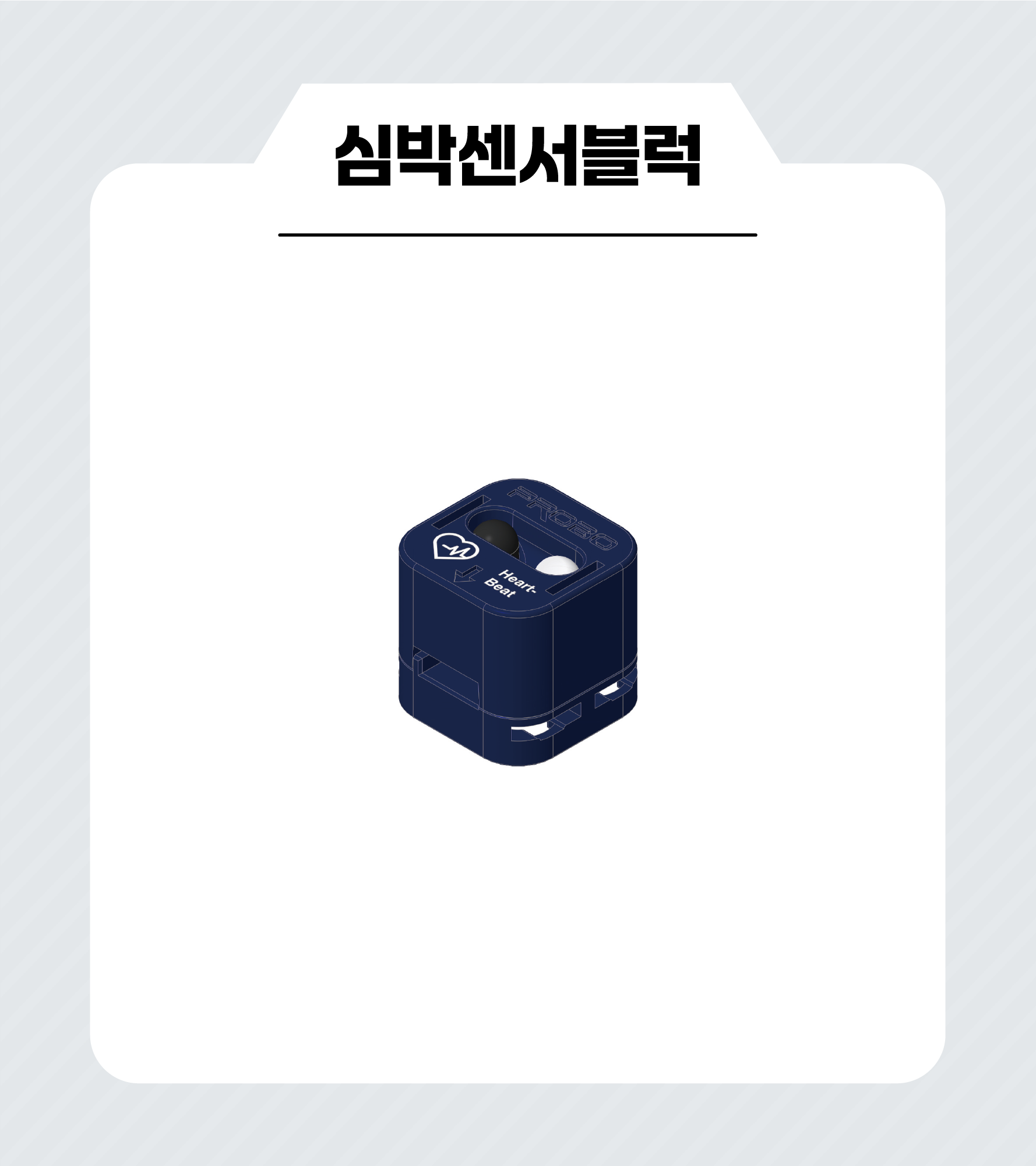

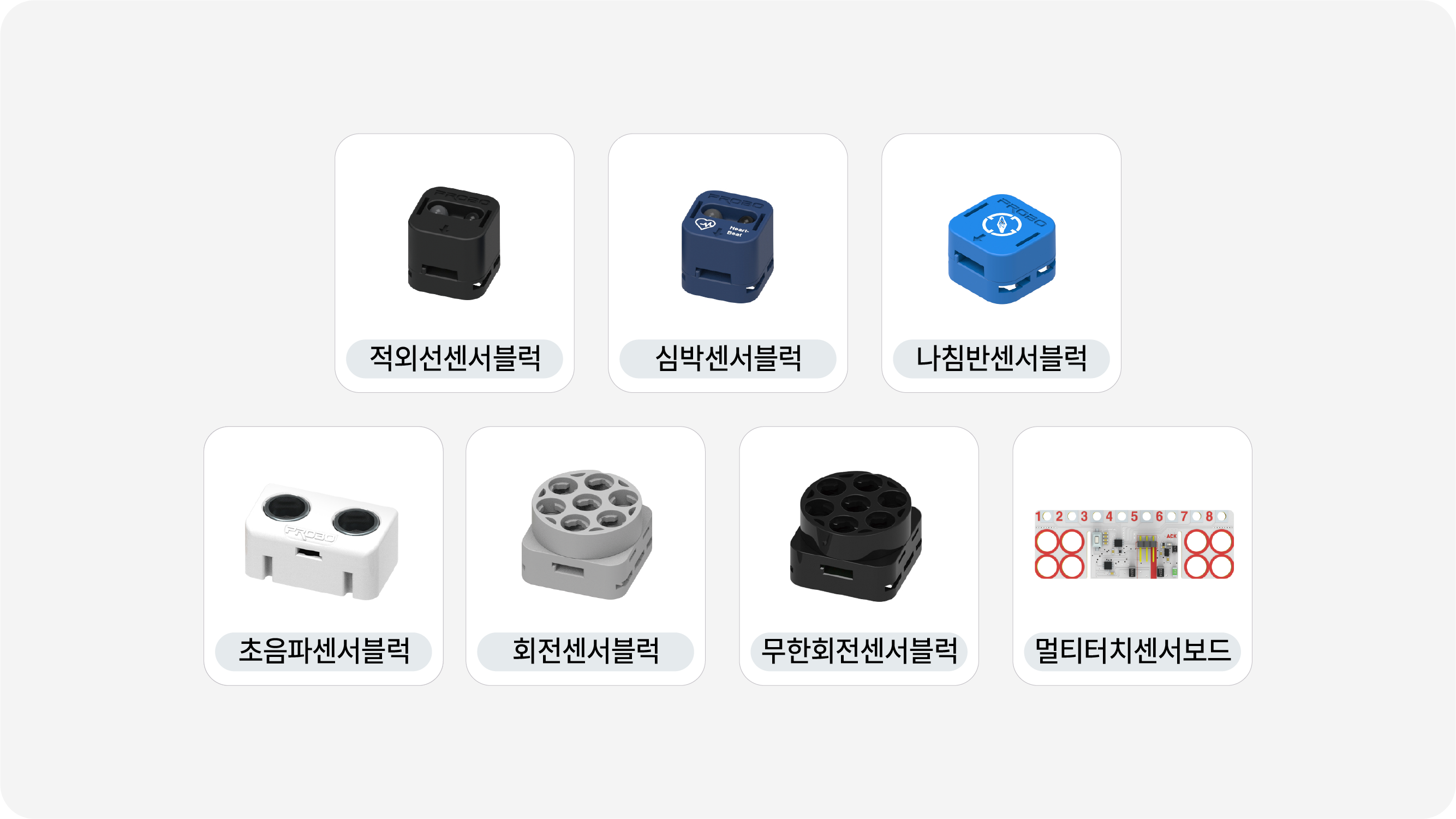

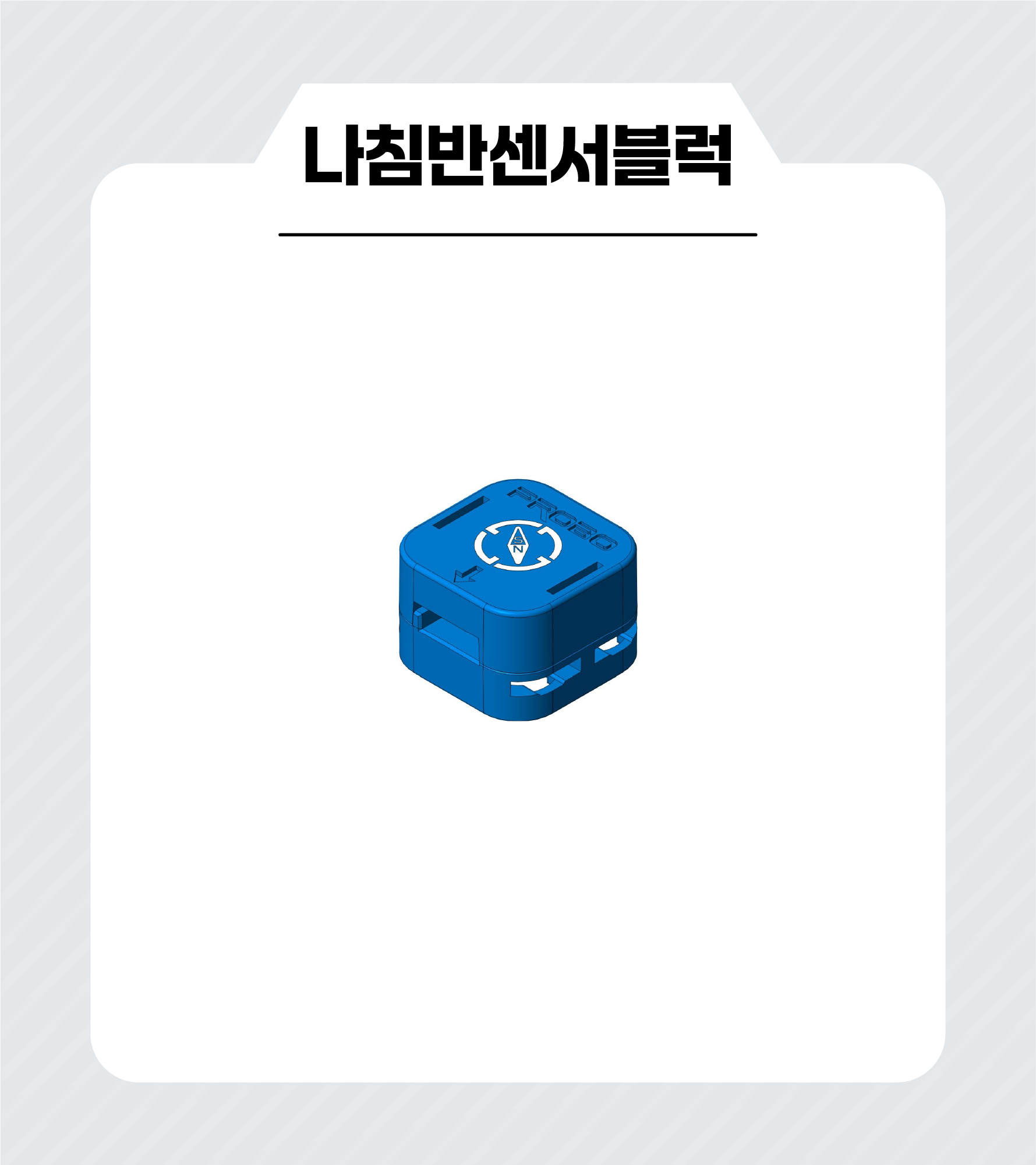

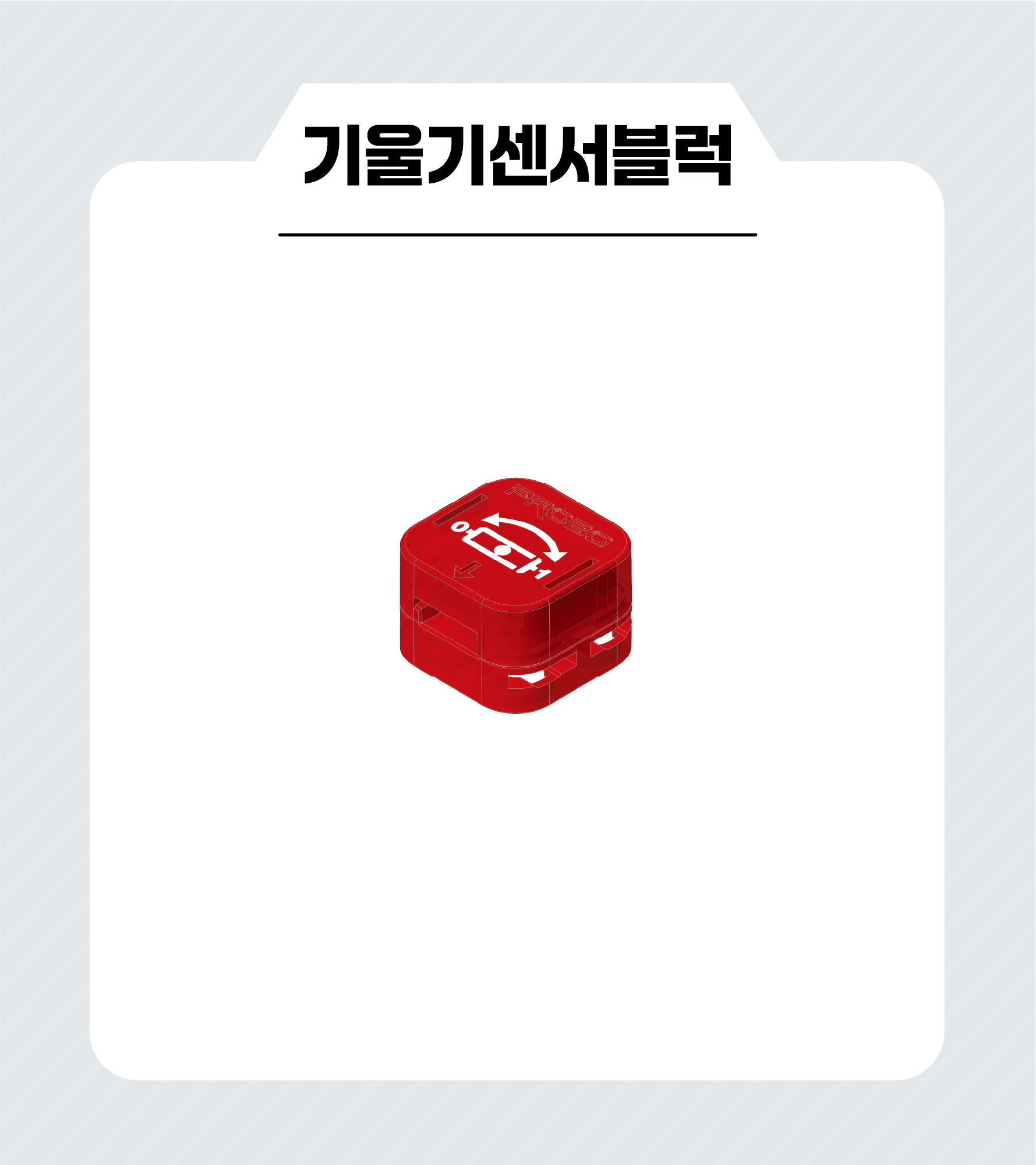

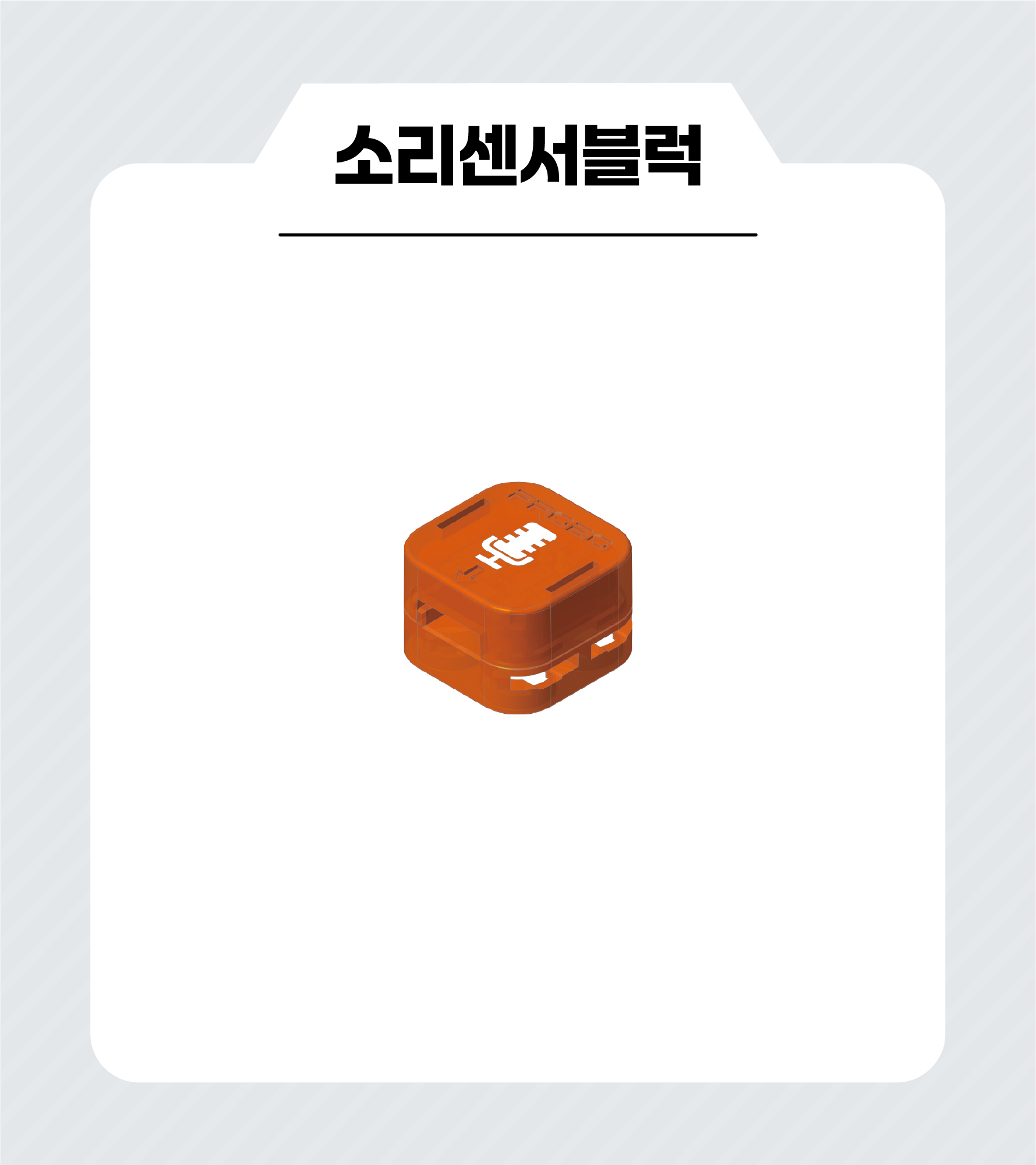

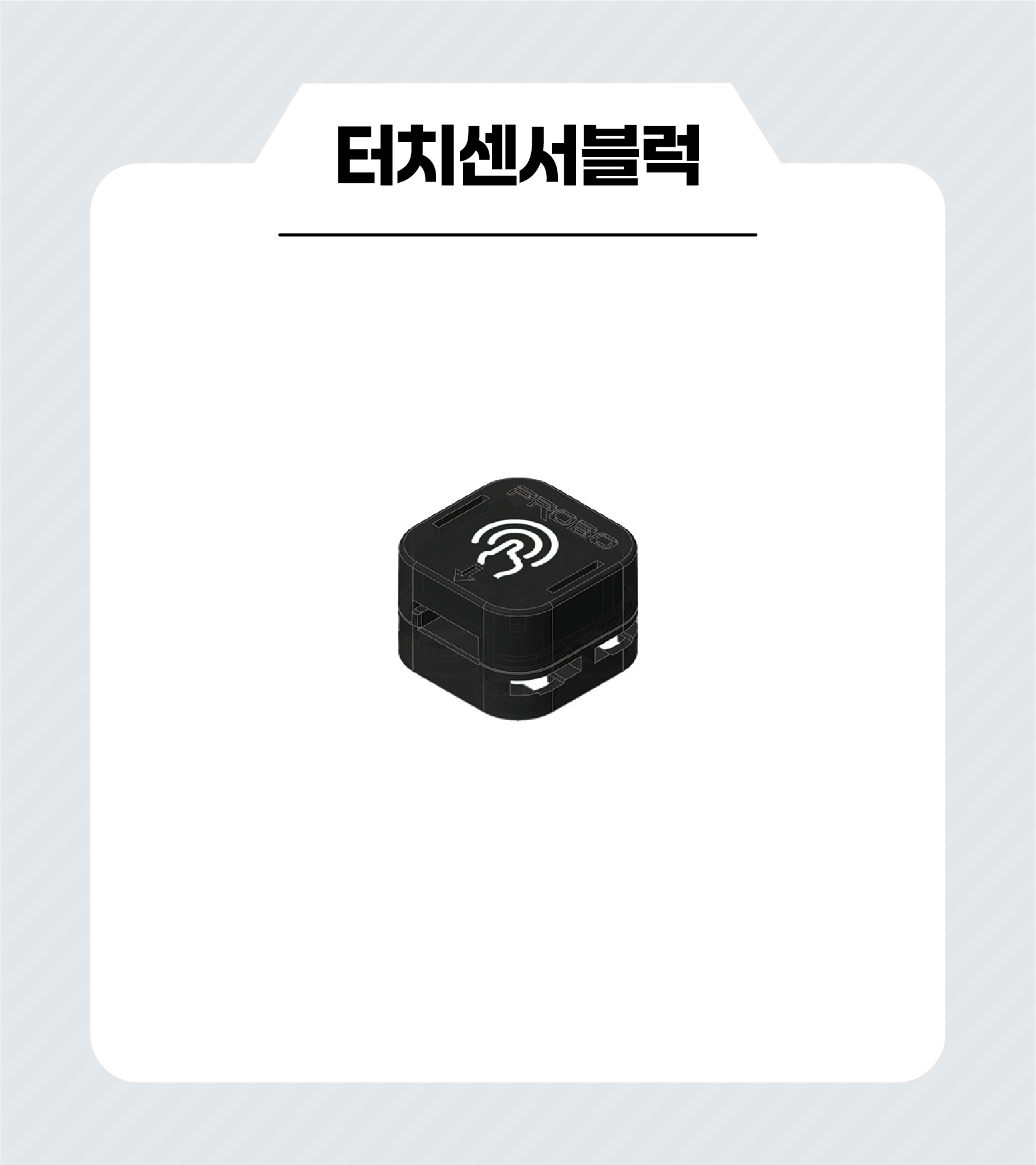

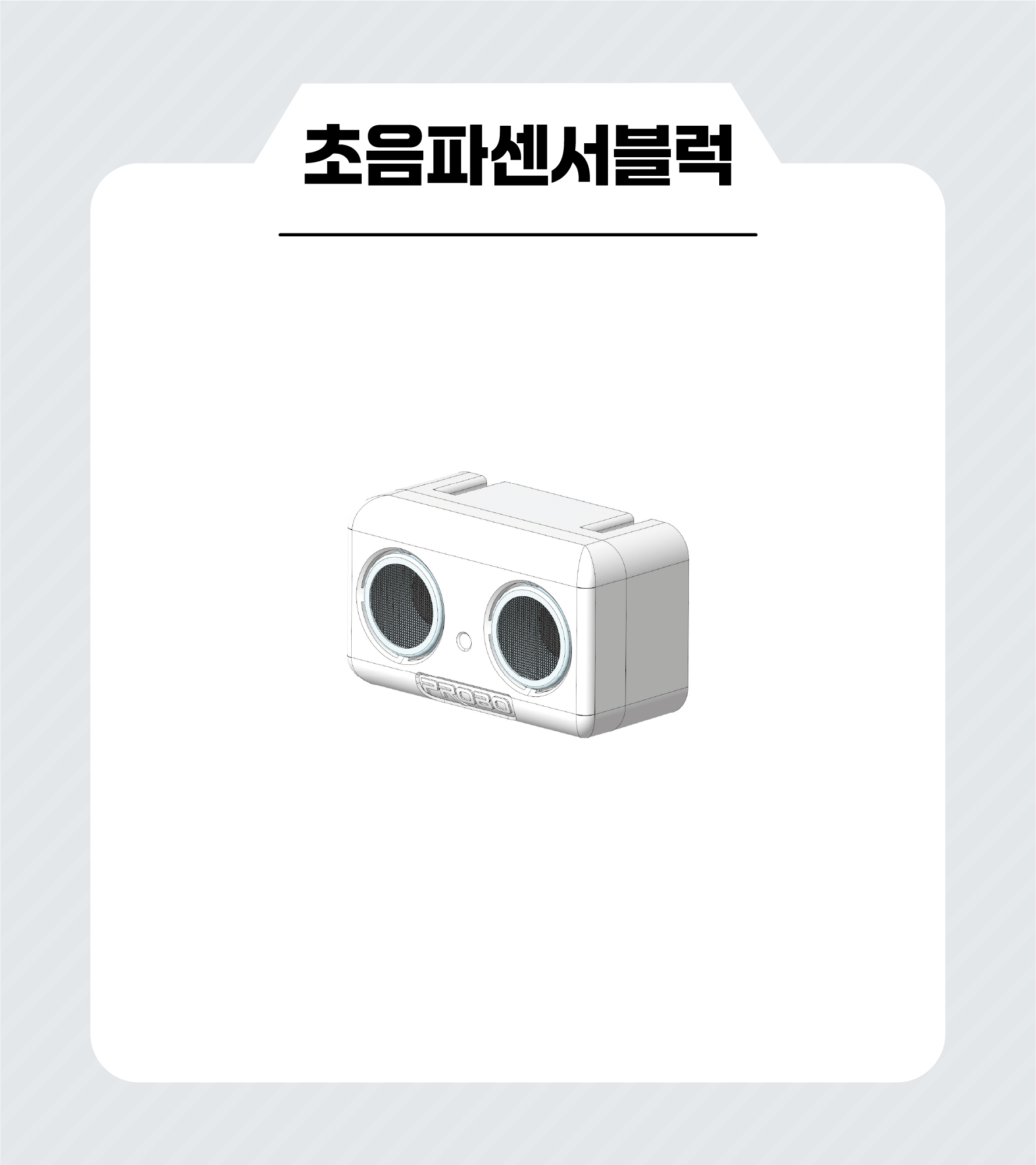

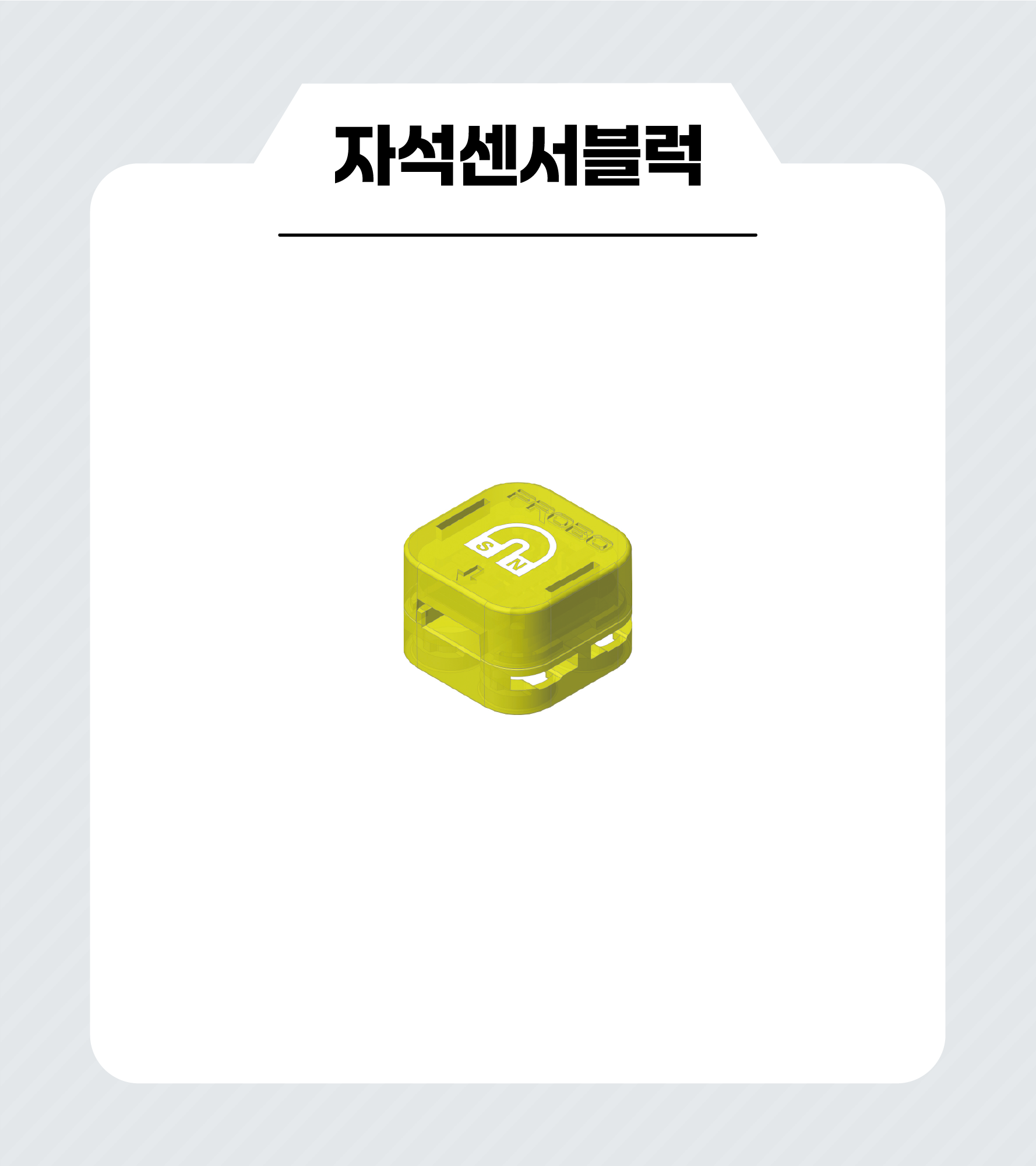

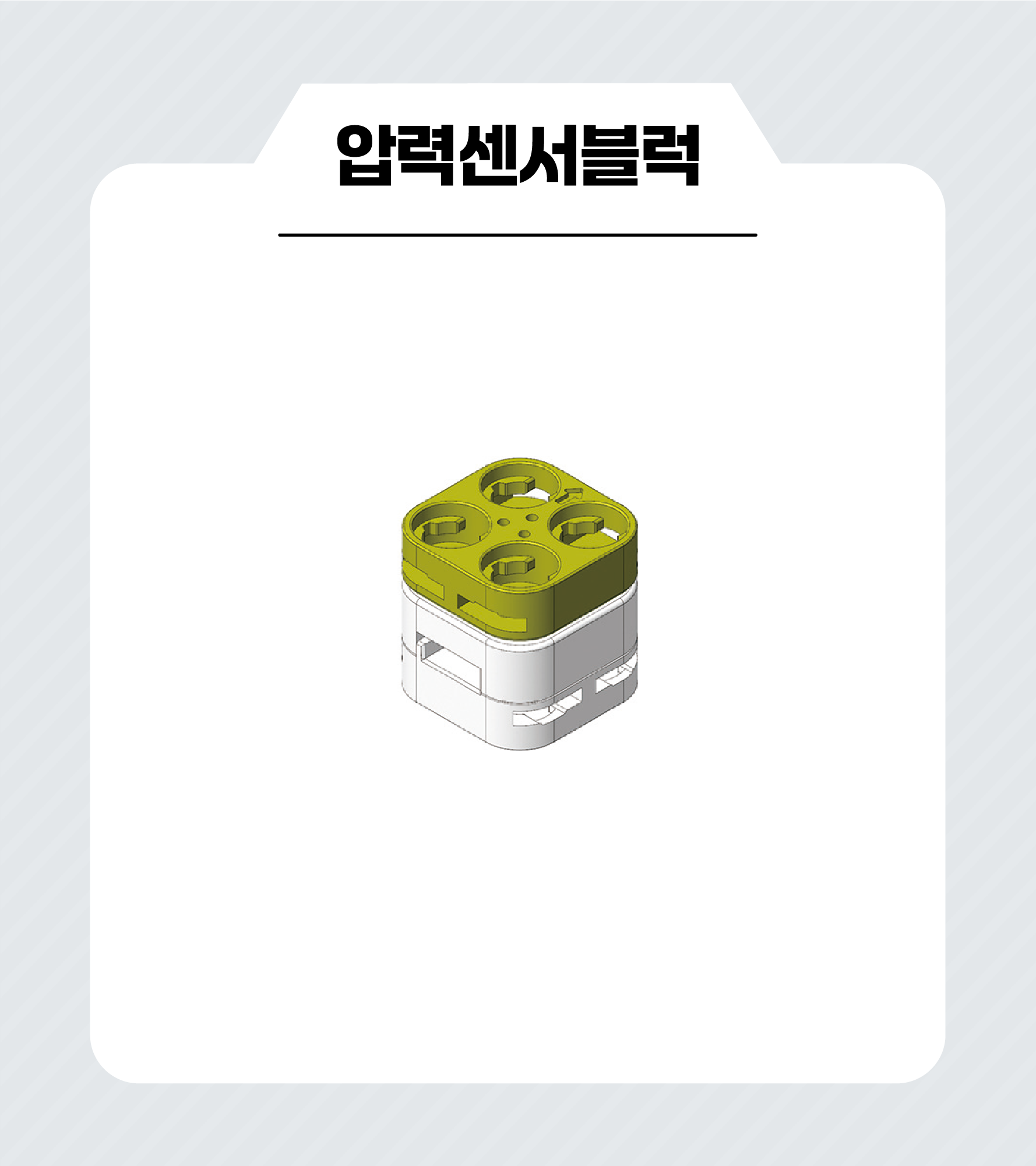

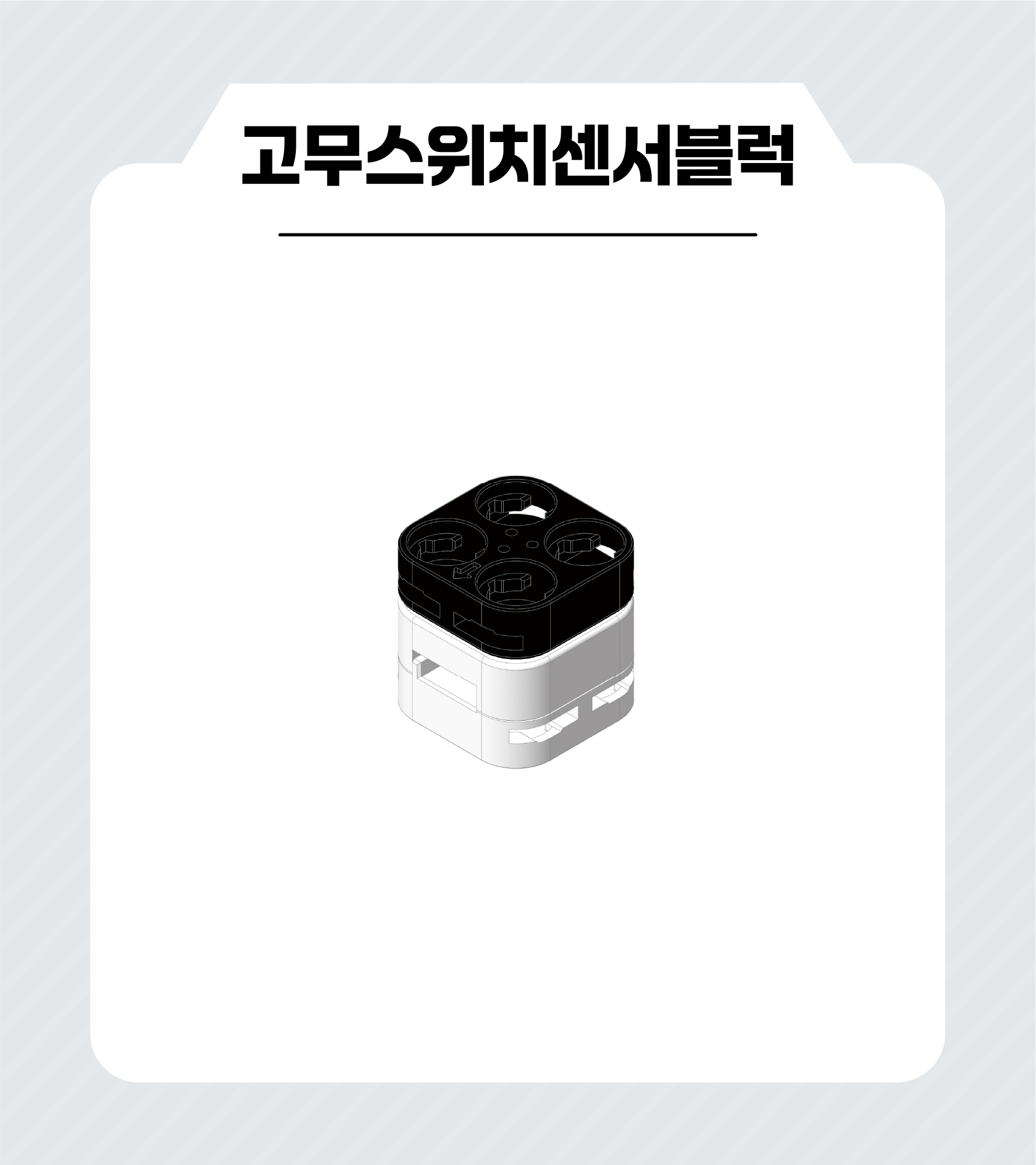

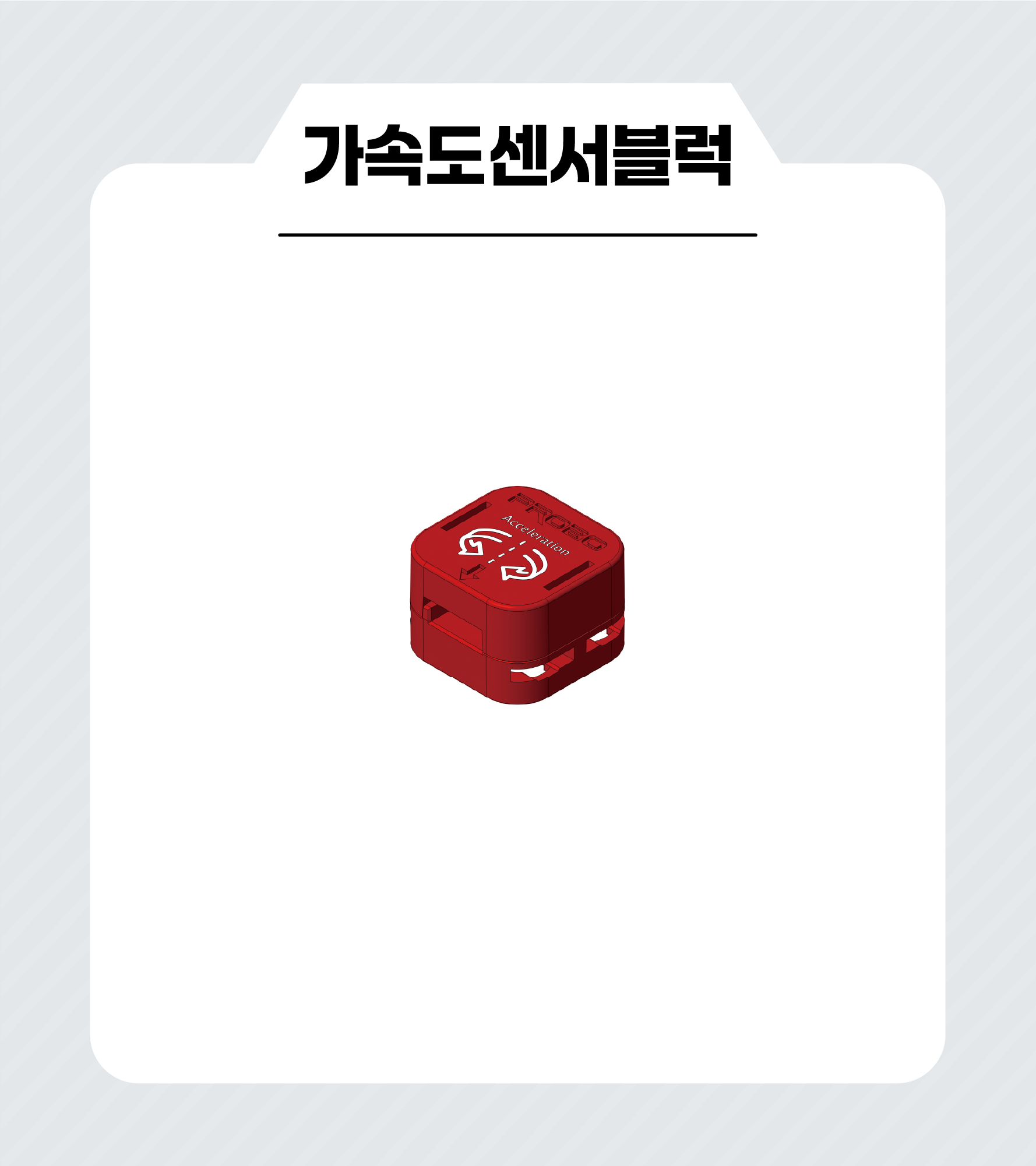

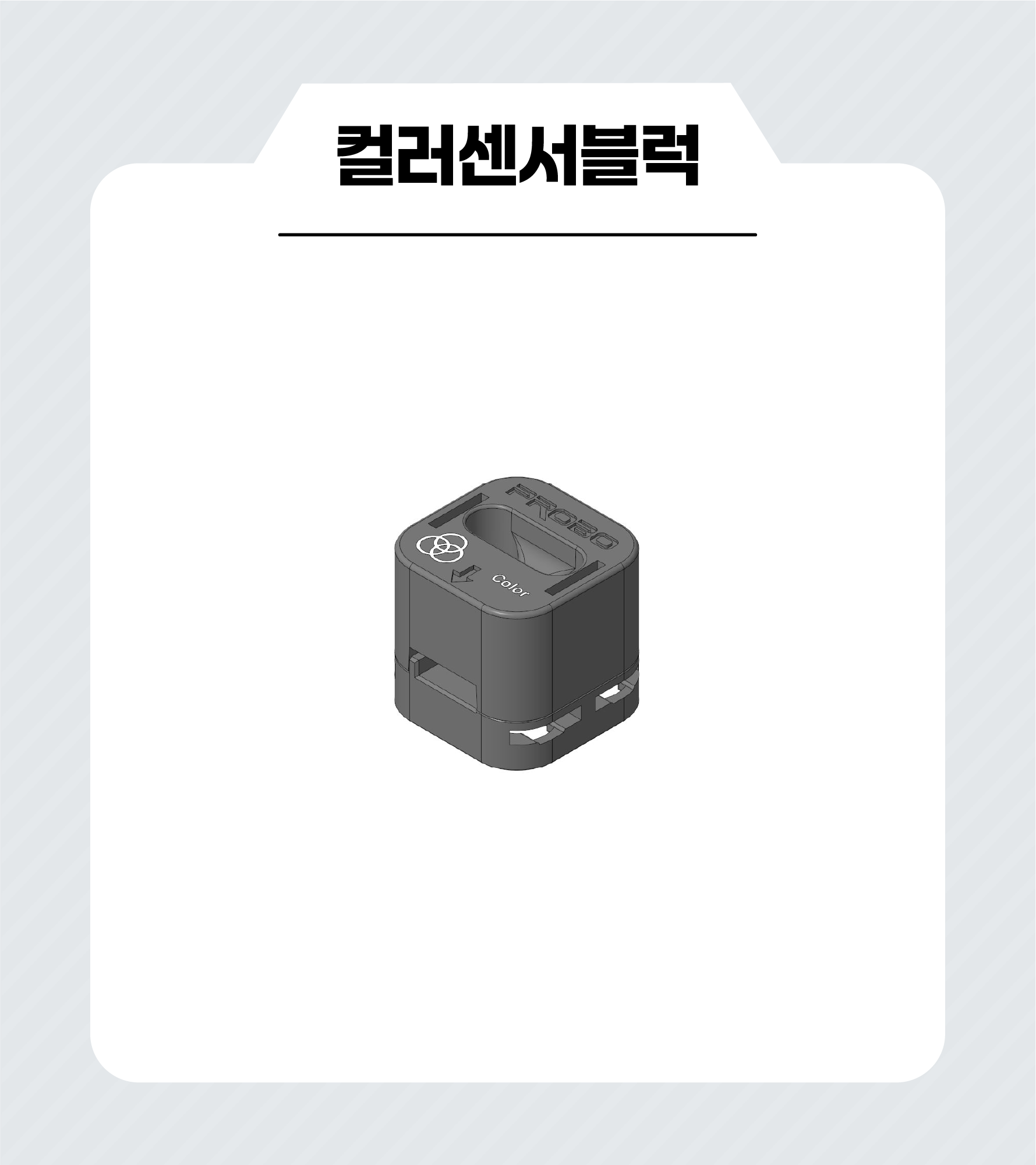

3. 입력 센서

1 / 3

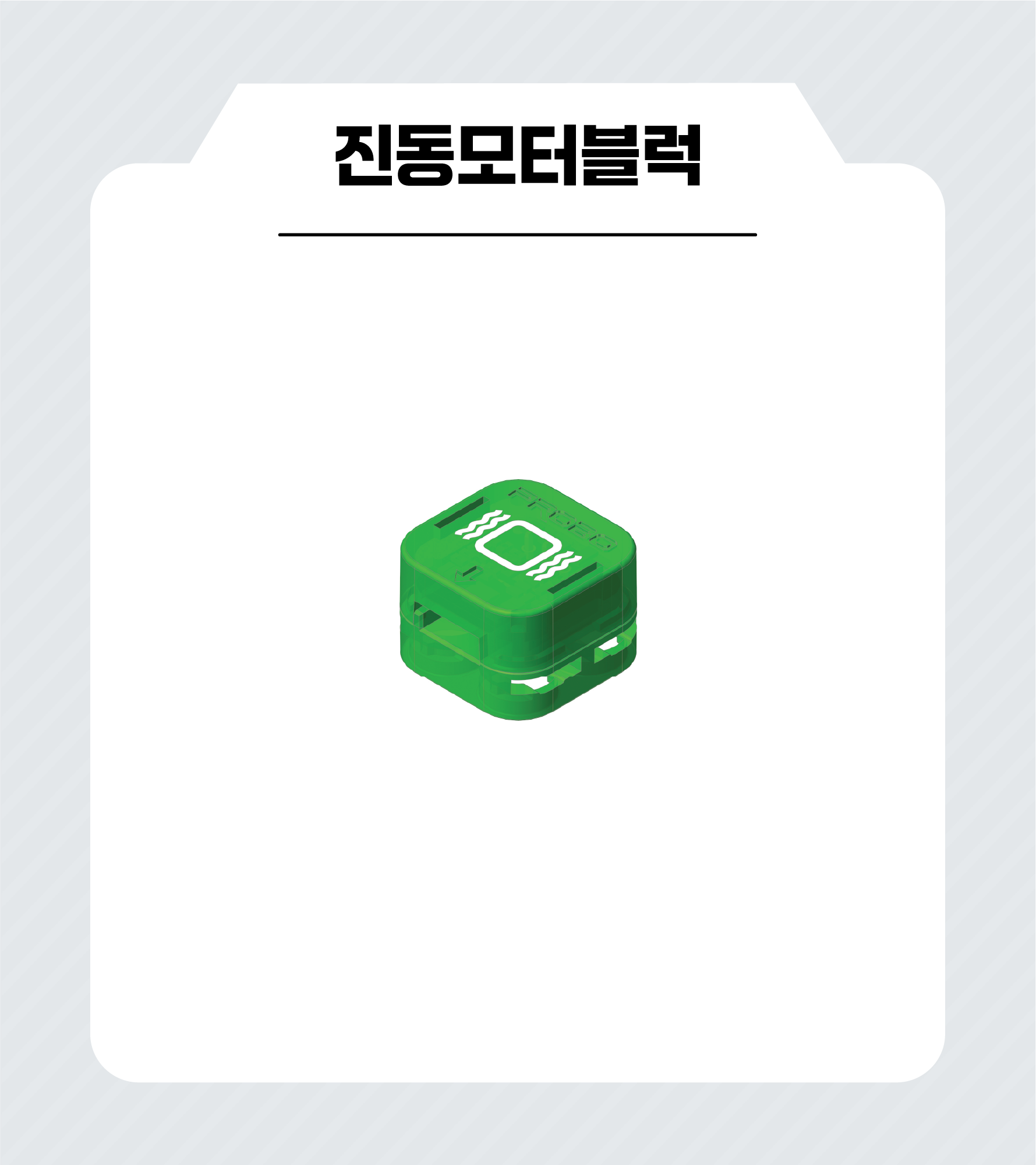

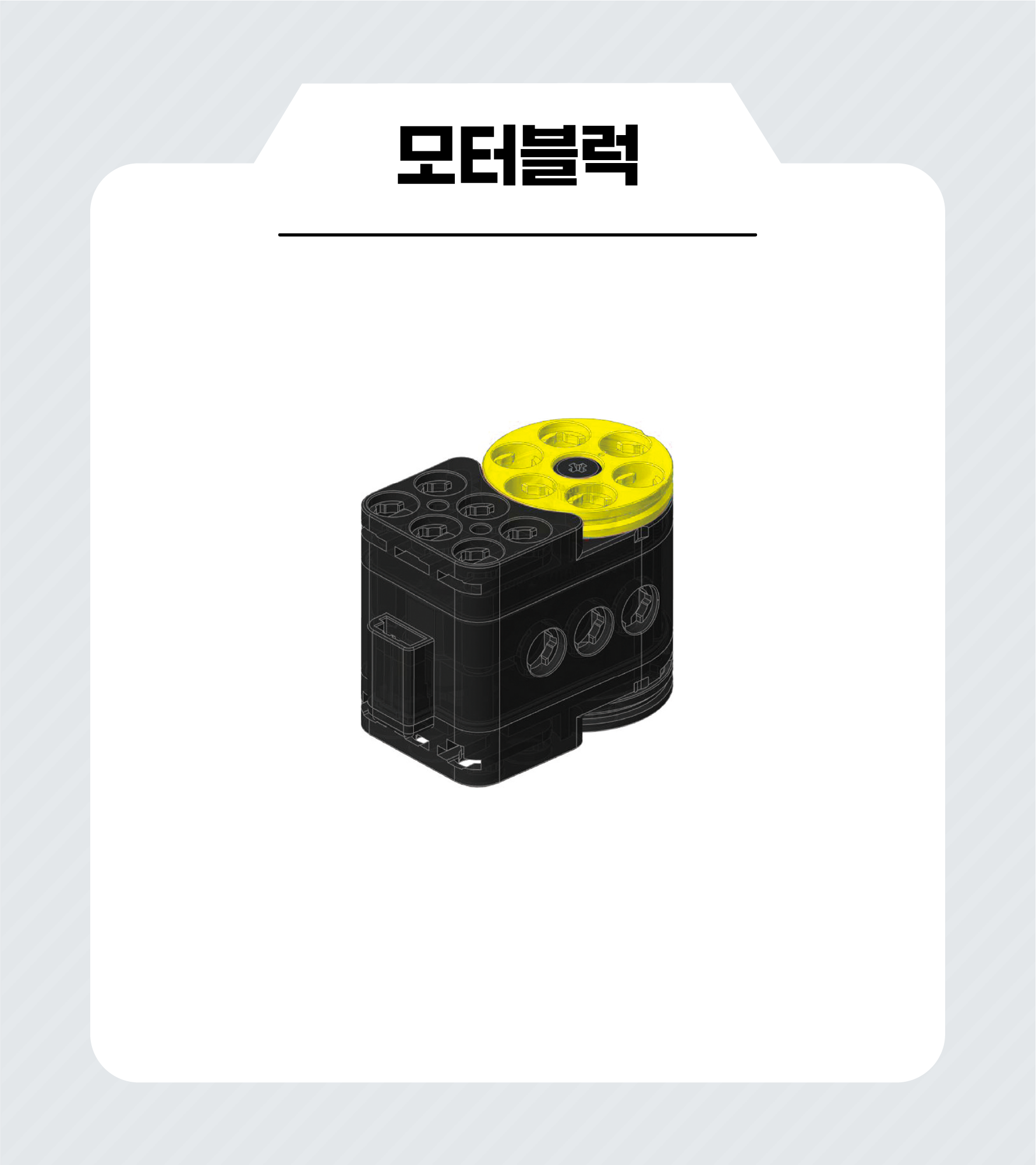

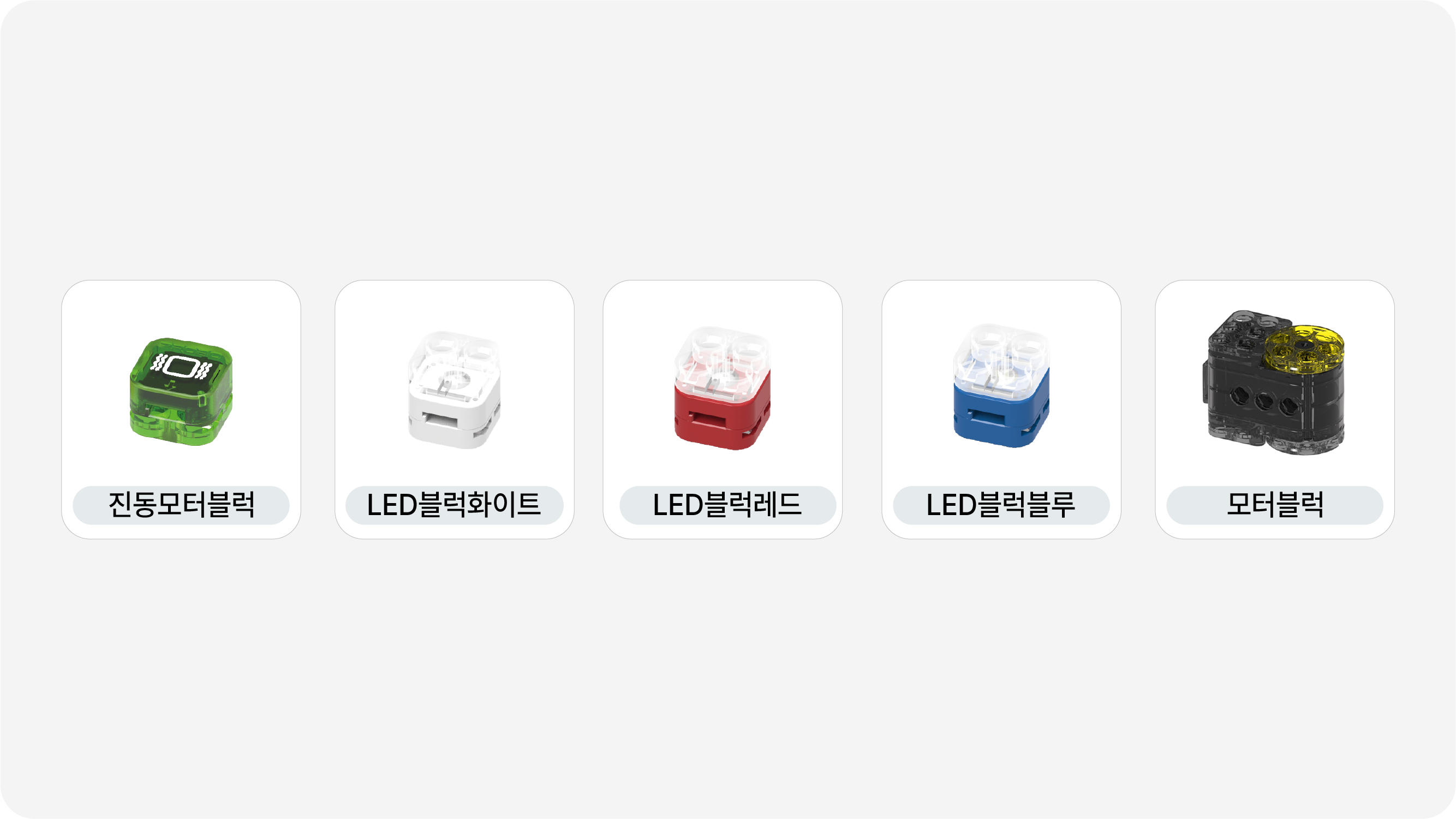

4. 출력 블럭

5. 핀

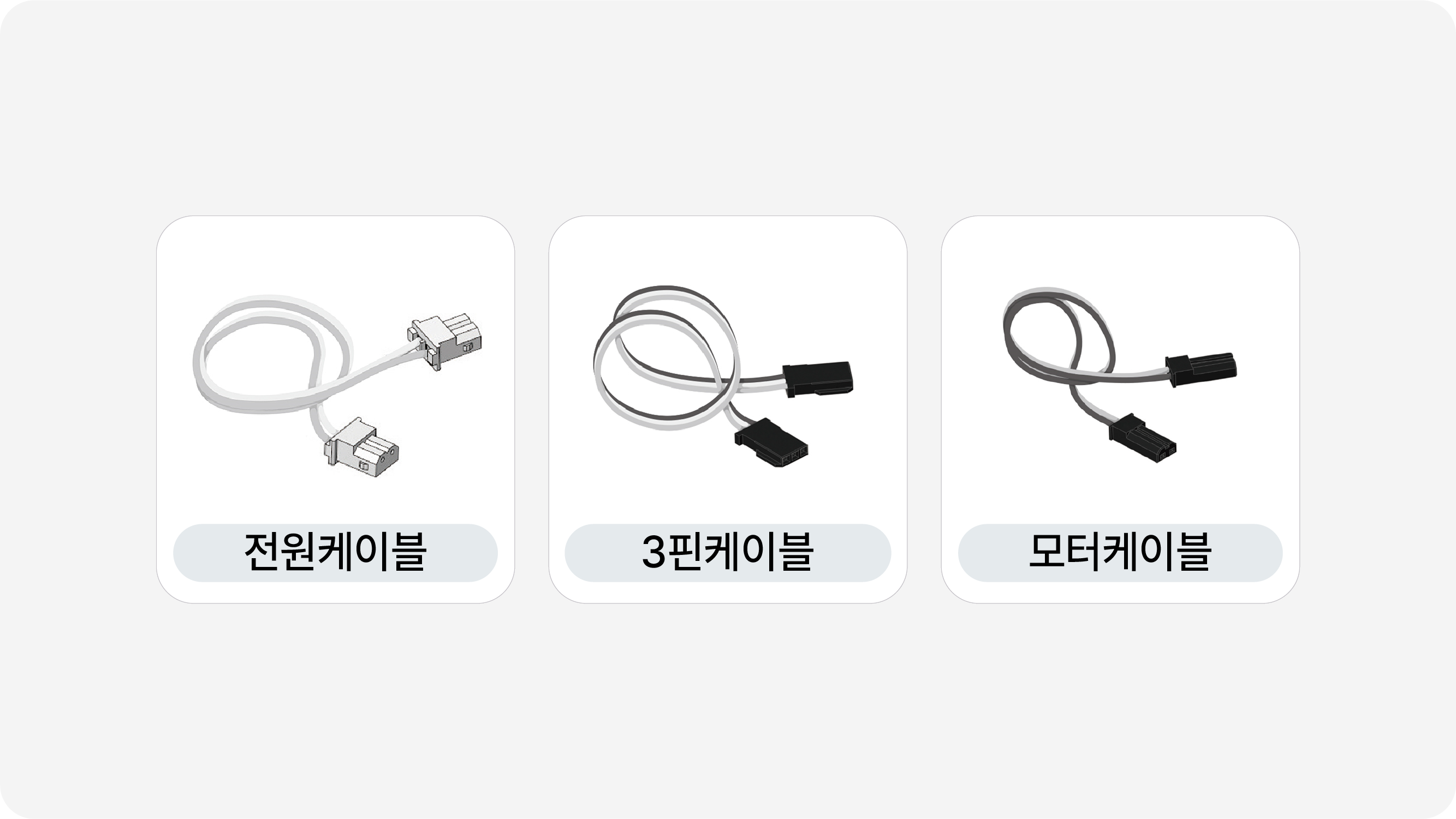

6. 케이블

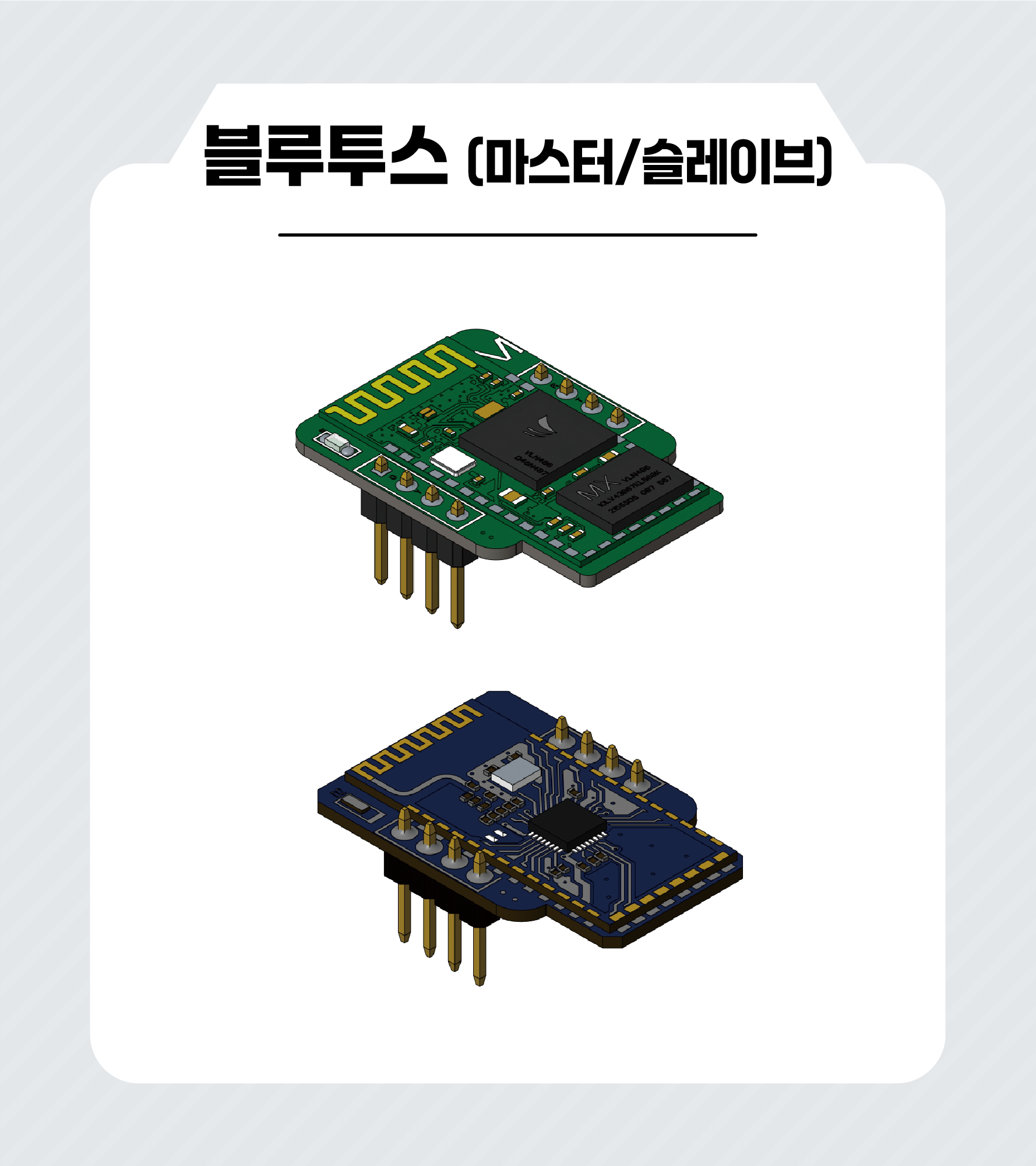

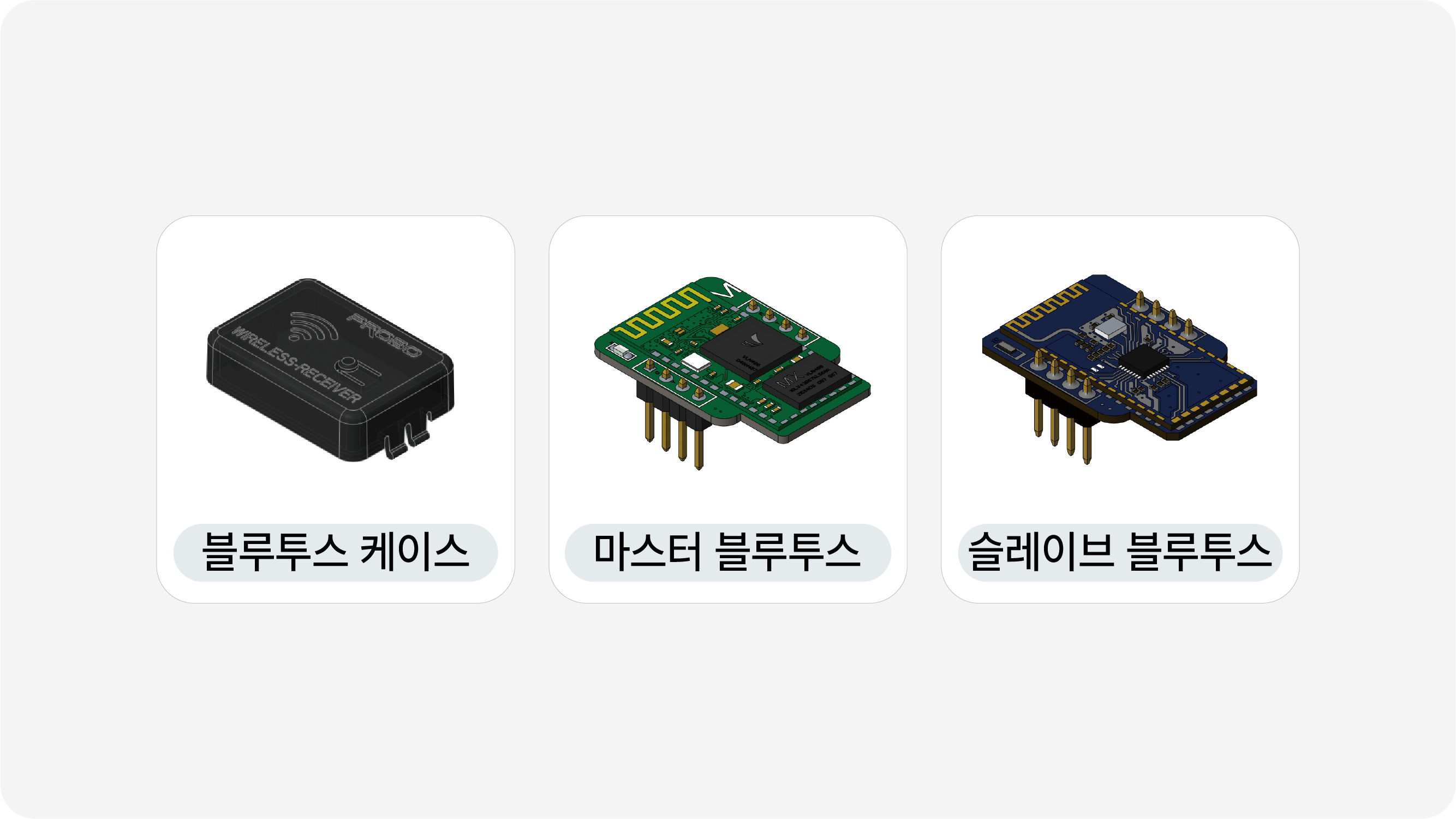

7. 블루투스

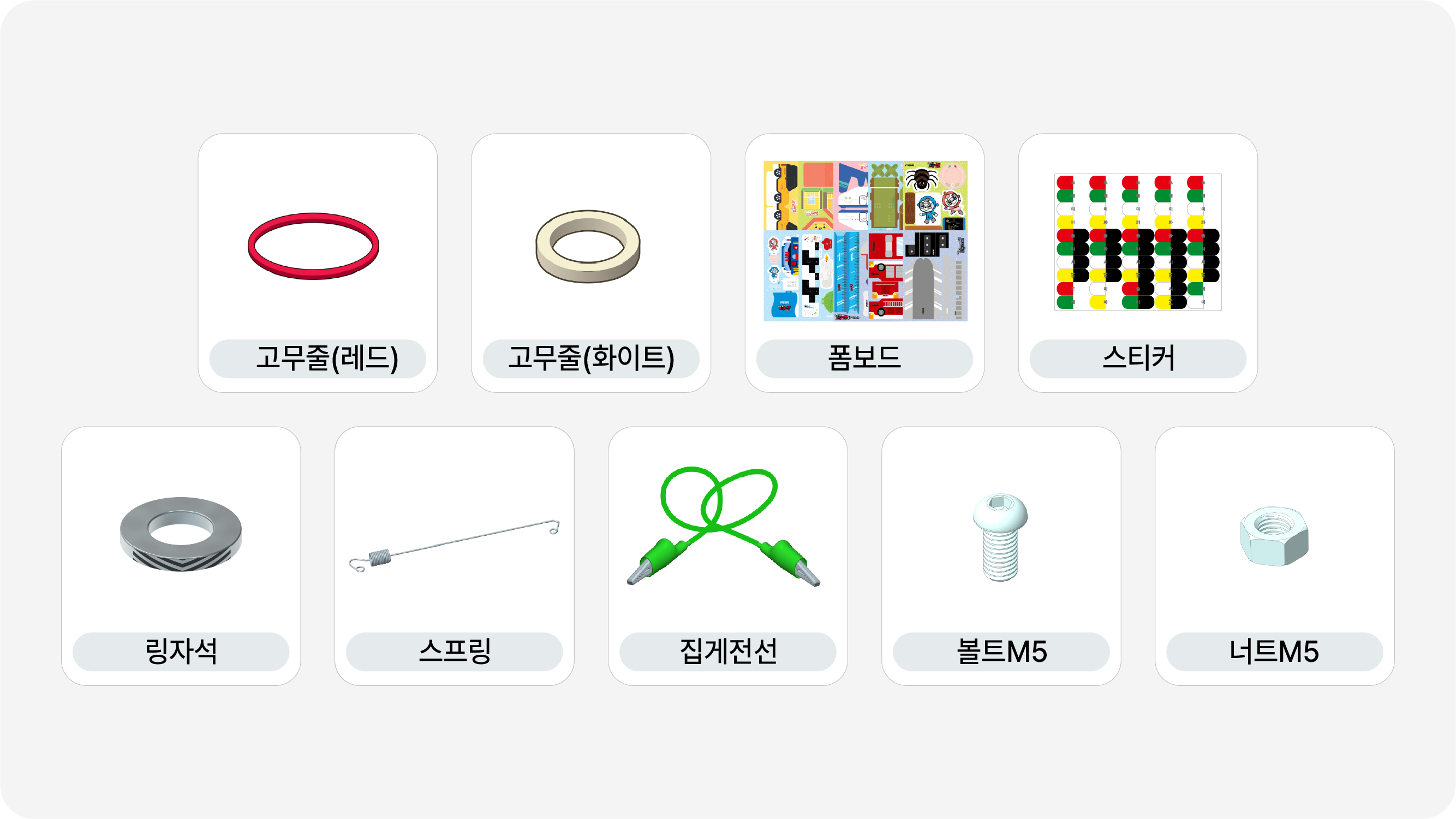

8. 기타

말랑말랑 코딩여행

레벨1

1. 주요 부품

1 / 4

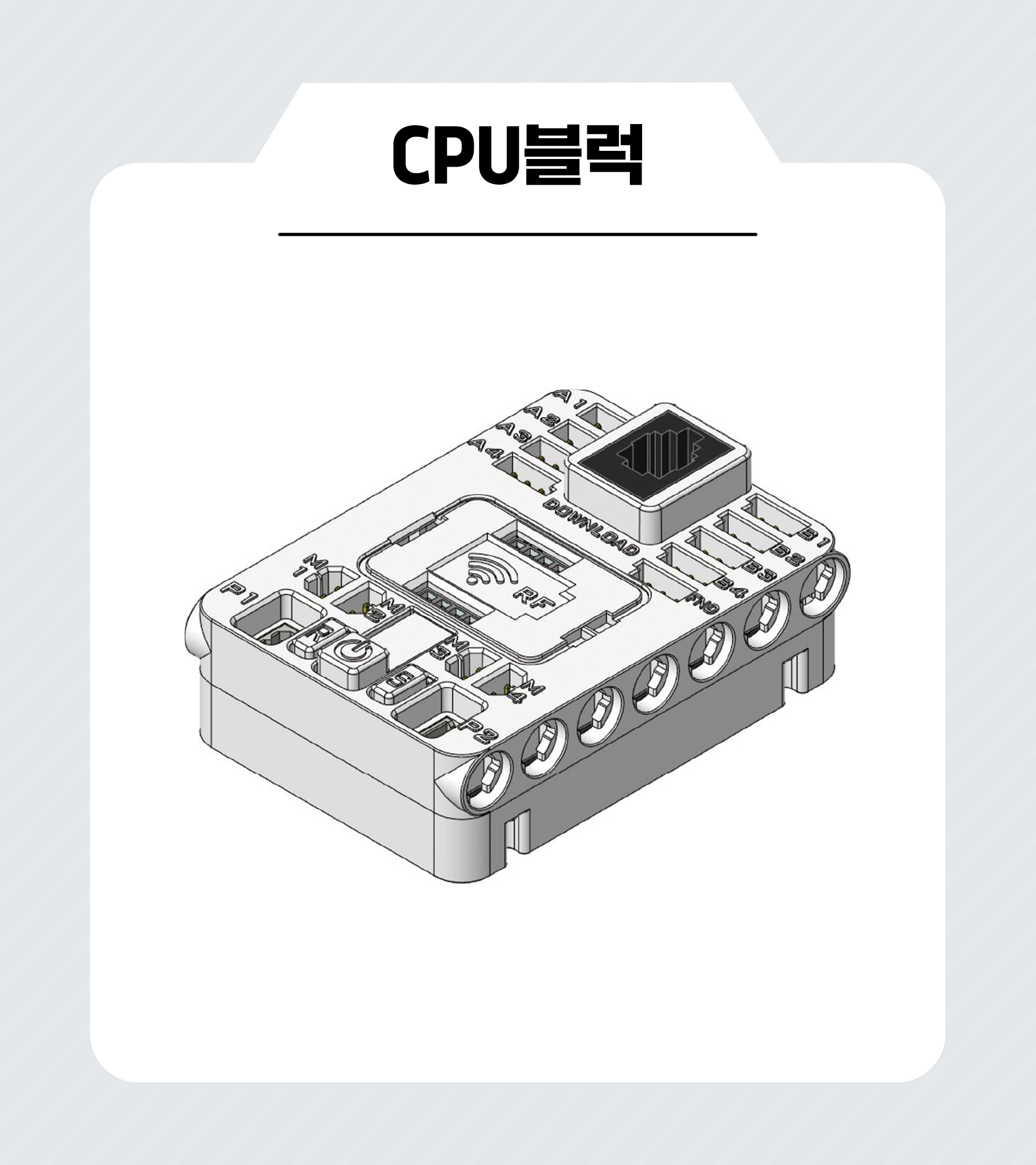

로봇의 머리에 해당하는 부분으로써,
코딩내용을 기억하고 다른 부품들을
제어하는 역할을 해요.
'코딩 여행과 코딩 메이커'의
진행을 위해서는 CPU블럭이
꼭 필요하답니다.
(꽂혀있는 점퍼는 빼지 않아요.)

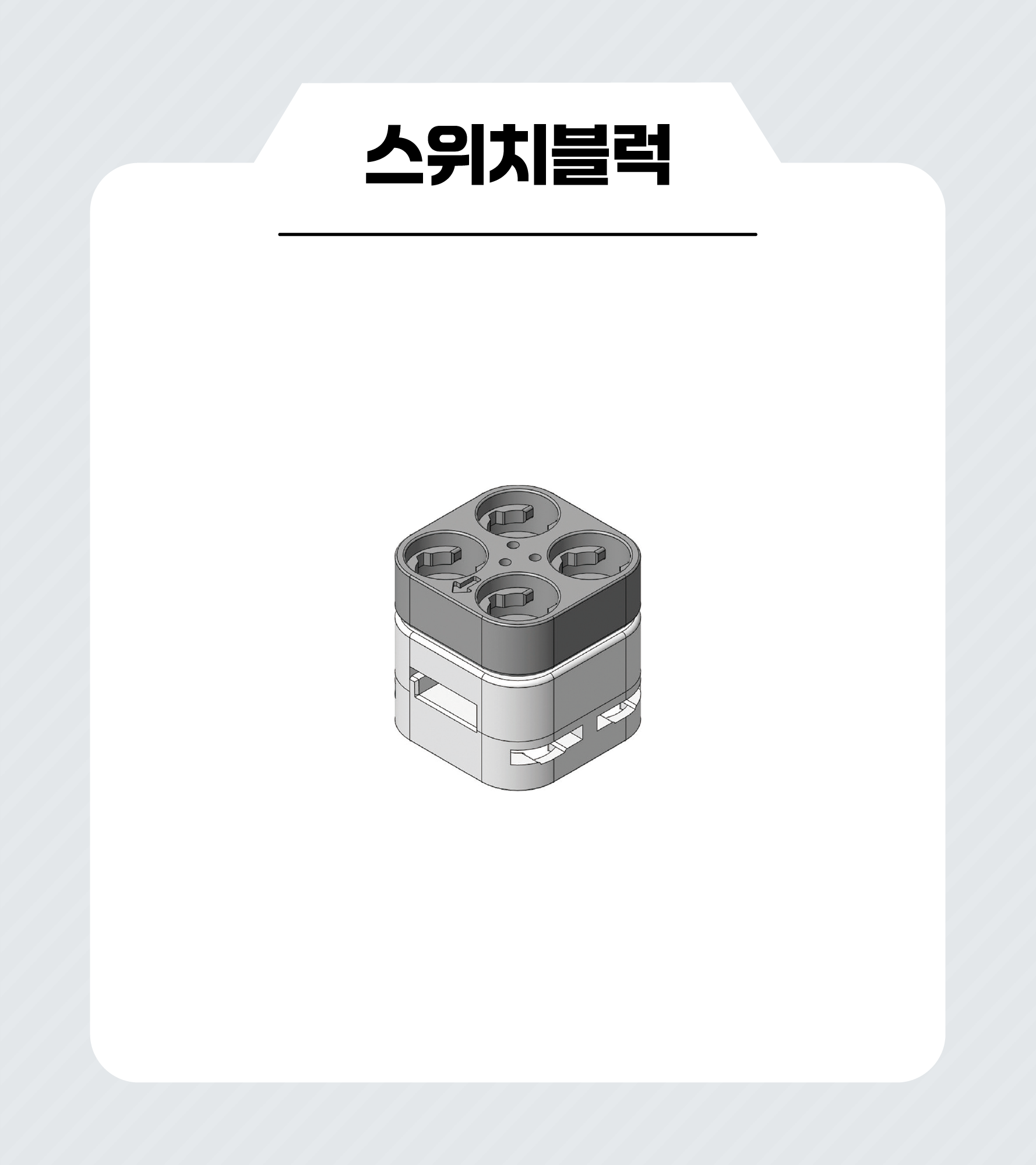

컴퓨터의 입력장치로 마우스와 키보드가
있듯이 CPU 블럭에 입력 신호를 주는
버튼이에요.
스위치를 누르면 숫자 1,
누르지 않으면 0으로 입력돼요.

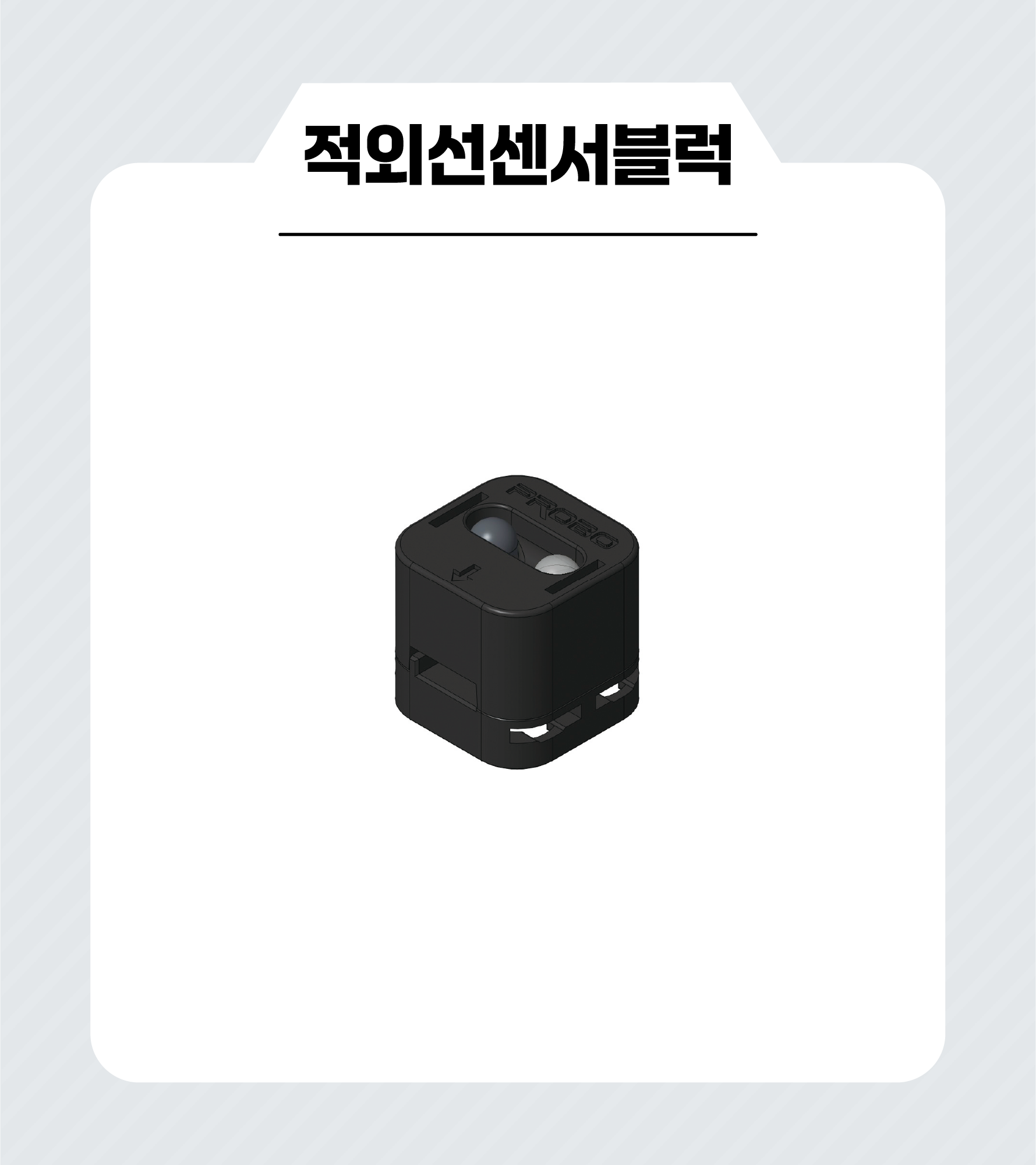

적외선 센서 블럭에는 발광부와
수광부가 있어요. 발광부가 눈에 보이지
않는 빛(적외선)을 발사하고,
물체에 반사되어 돌아오는 빛의 양을
수광부가 감지하여 물체가 얼마나
가까이 있는지 측정하는 센서에요.

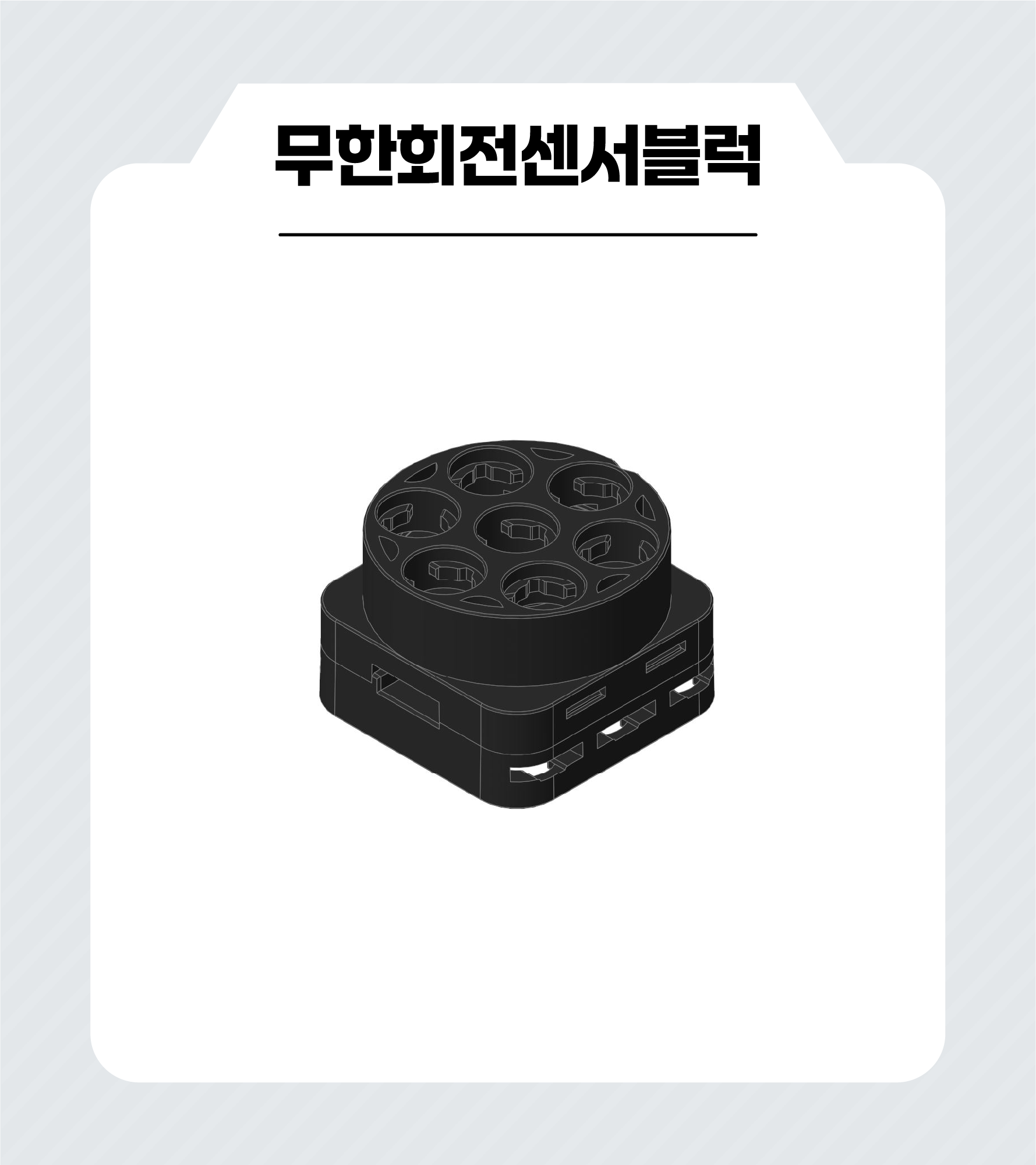

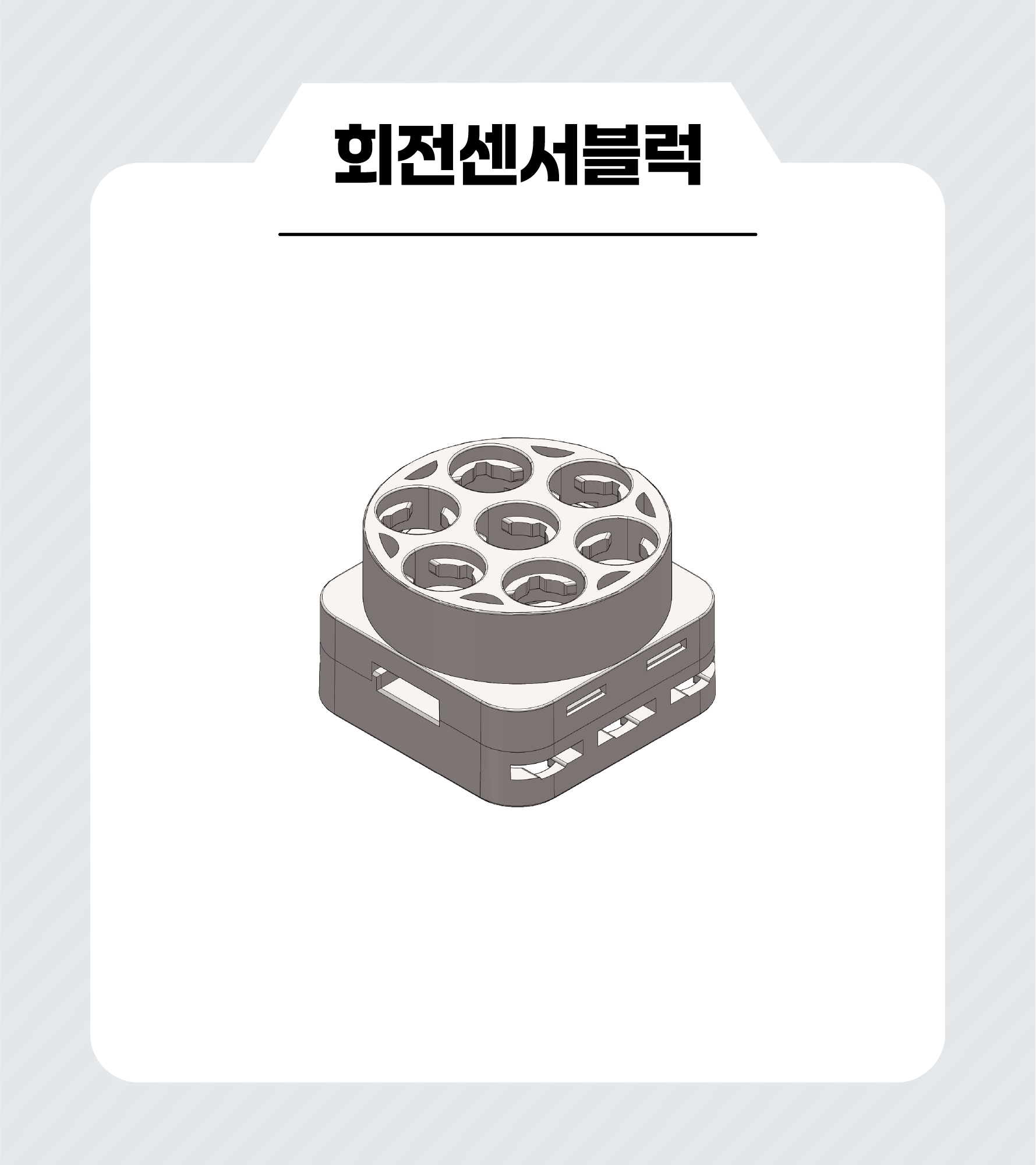

회전하는 위치를 숫자 값으로 알려주는 센서로,
우리 주변에서는 오디오 소리를 크고 작게 하는
볼륨 조절장치로 사용되기도 해요.

컴퓨터를 코딩 된 내용을 CPU블럭과 주고
받을 수 있도록 연결하는 케이블이에요.
USB다운로더로 연결되어있는 동안
CPU블럭은 컴퓨터에서 전원을 공급받아
동작해요.

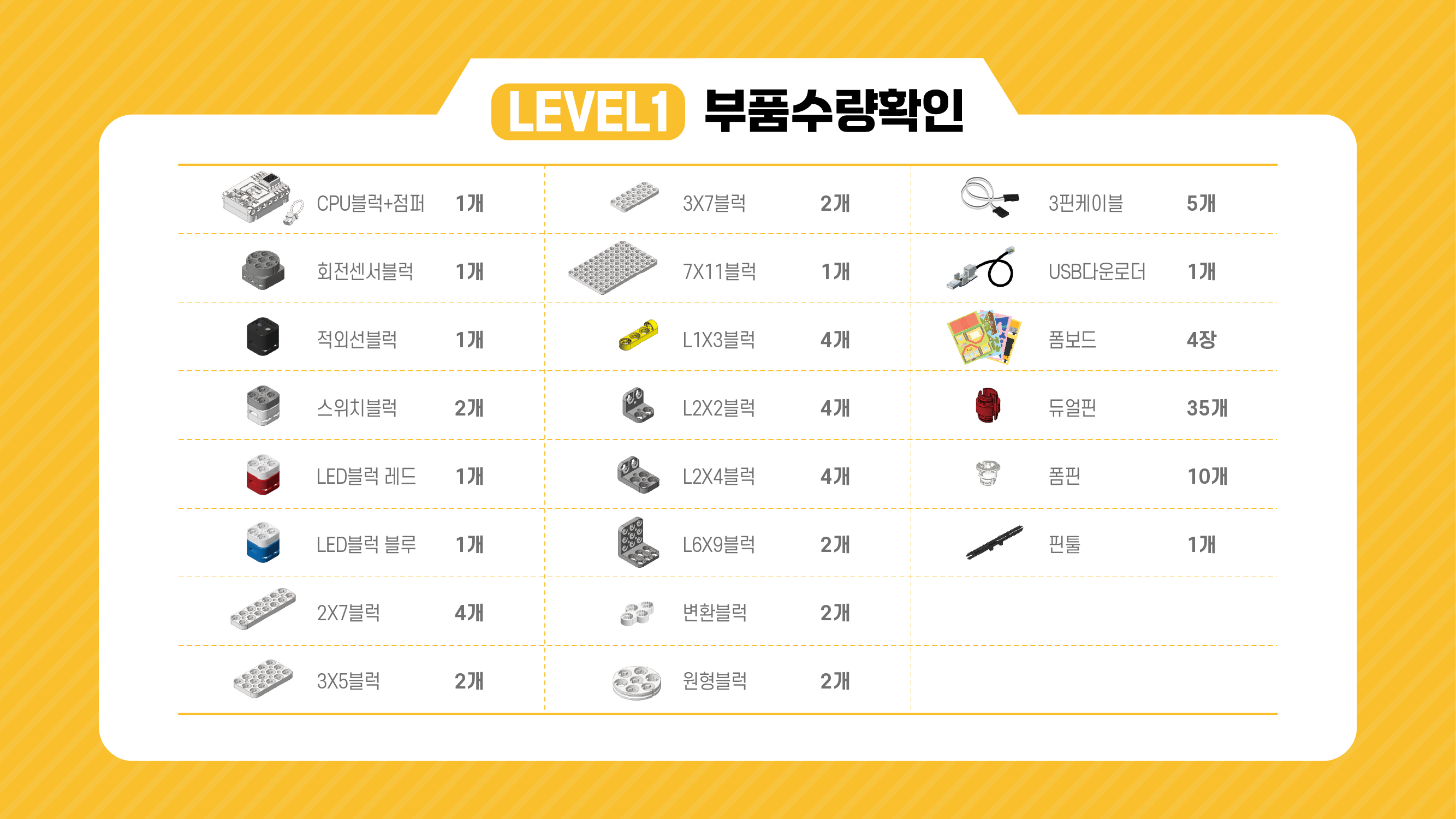

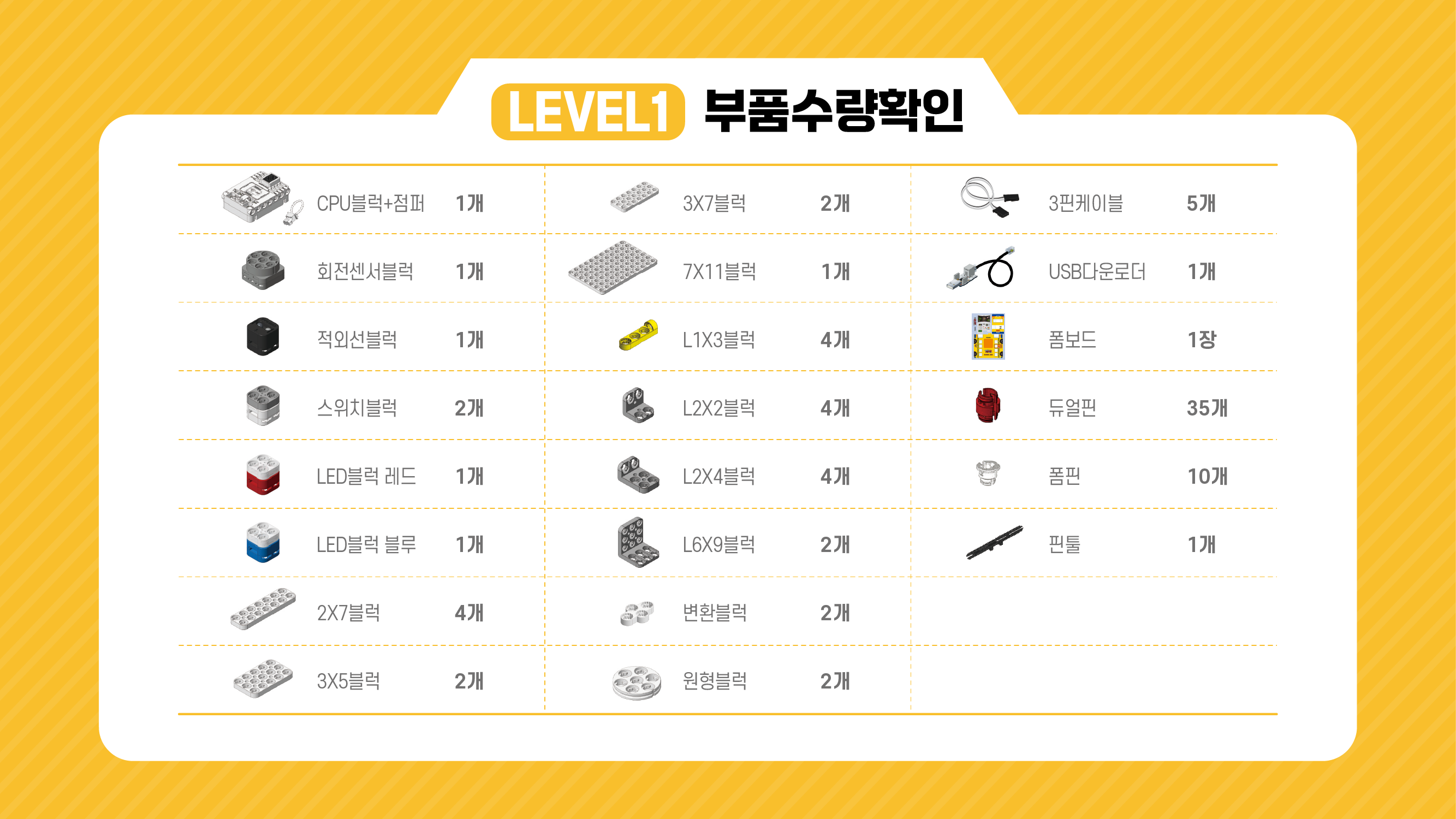

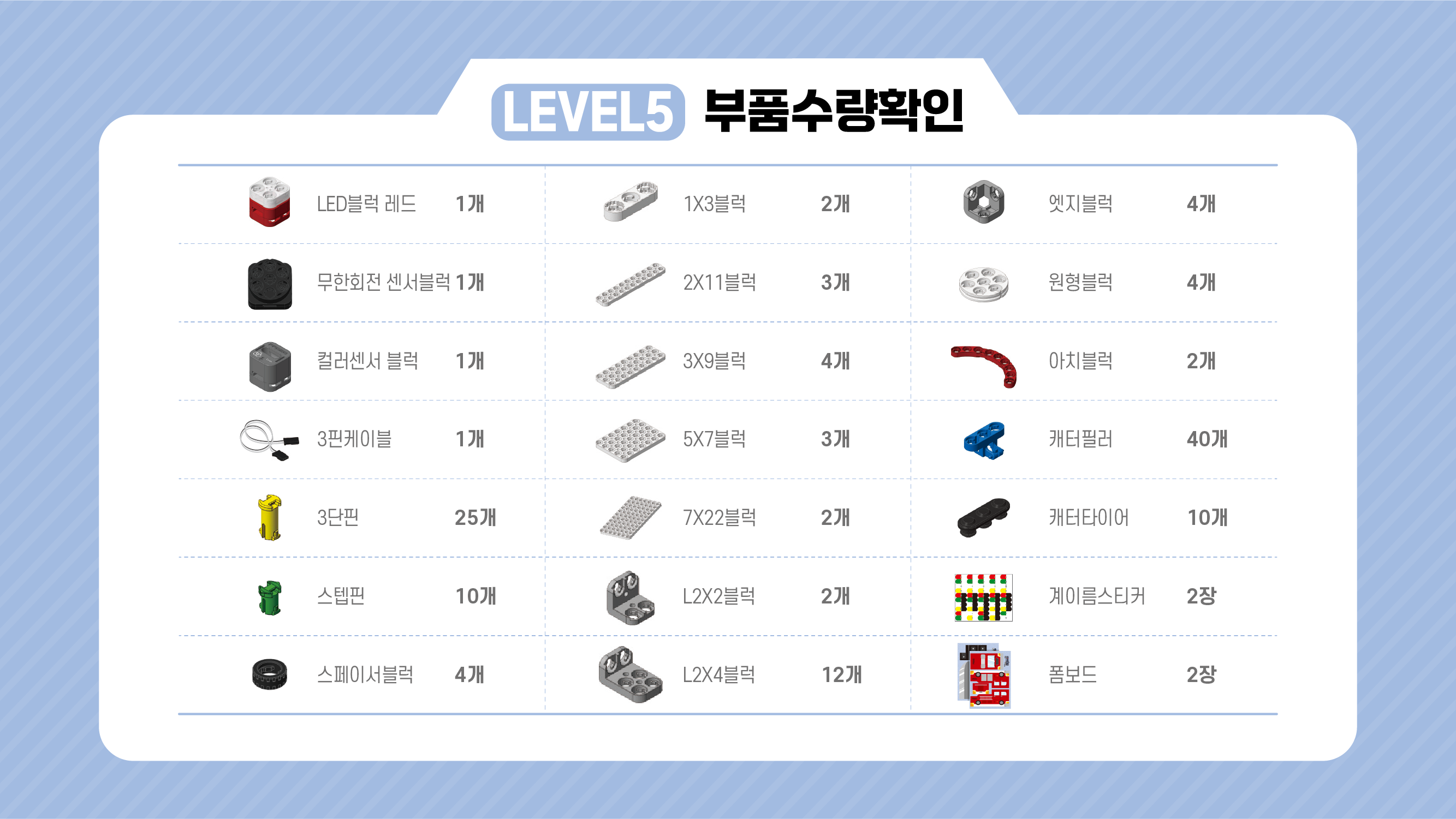

2. 부품 수량 체크

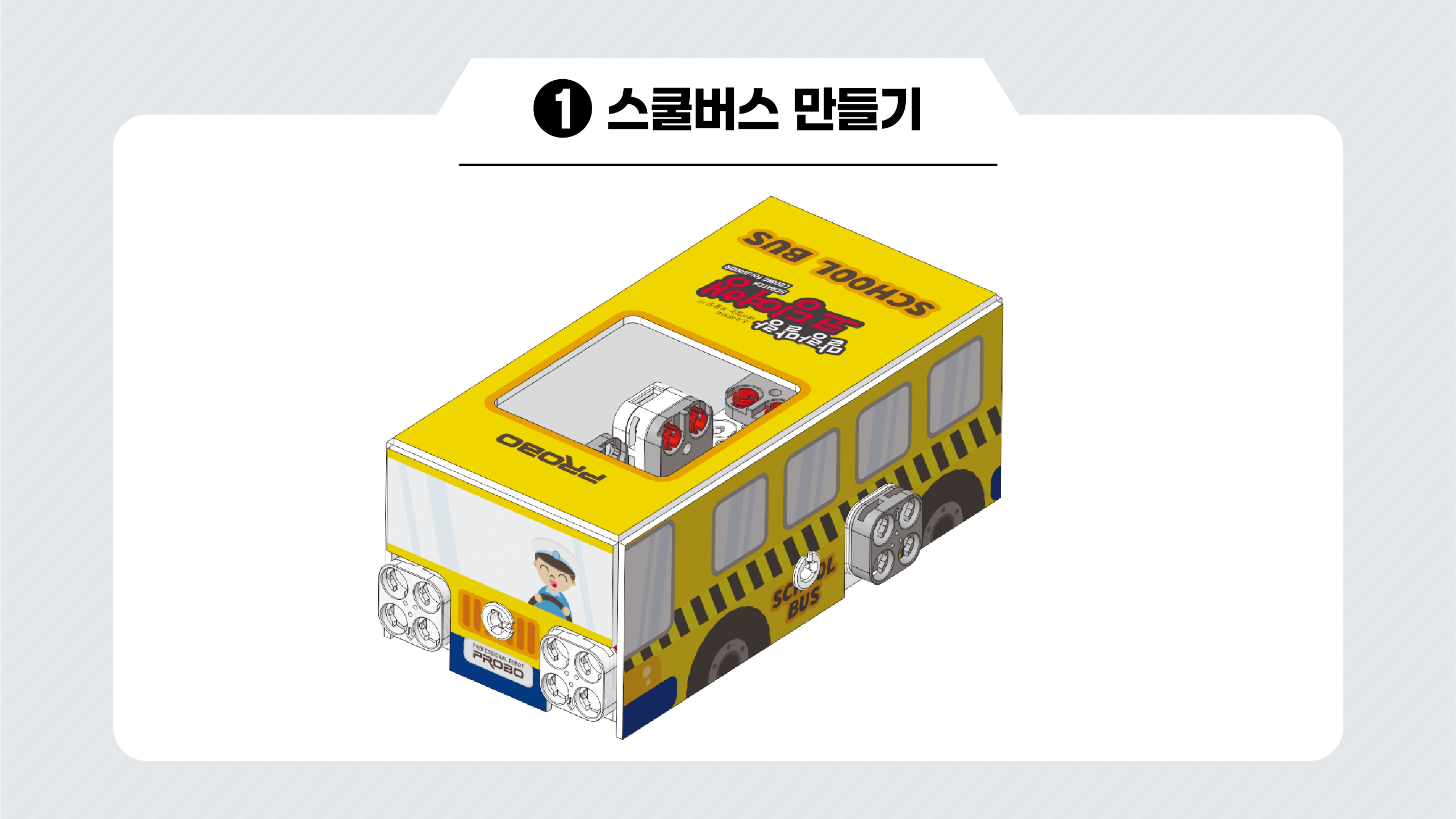

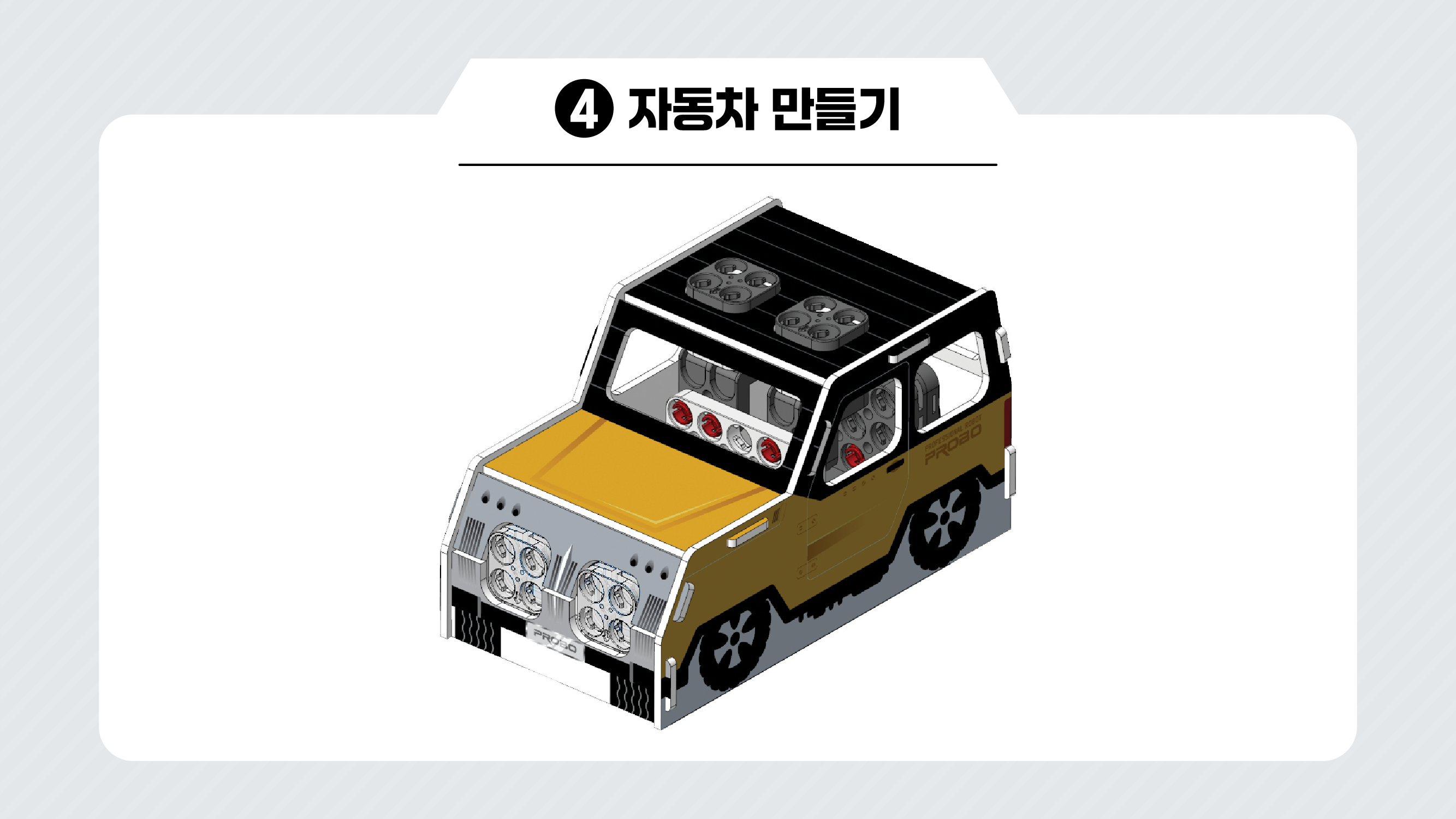

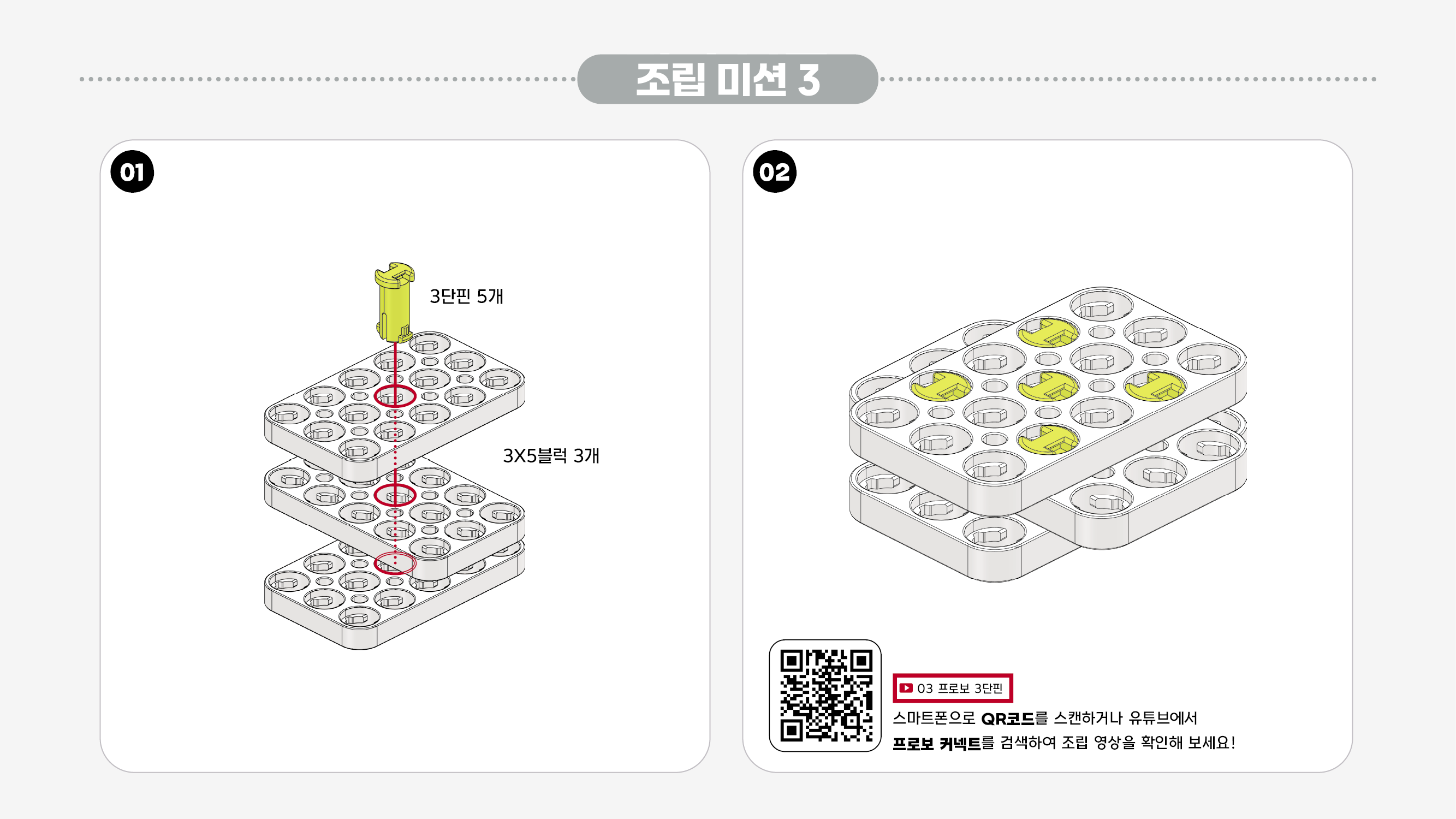

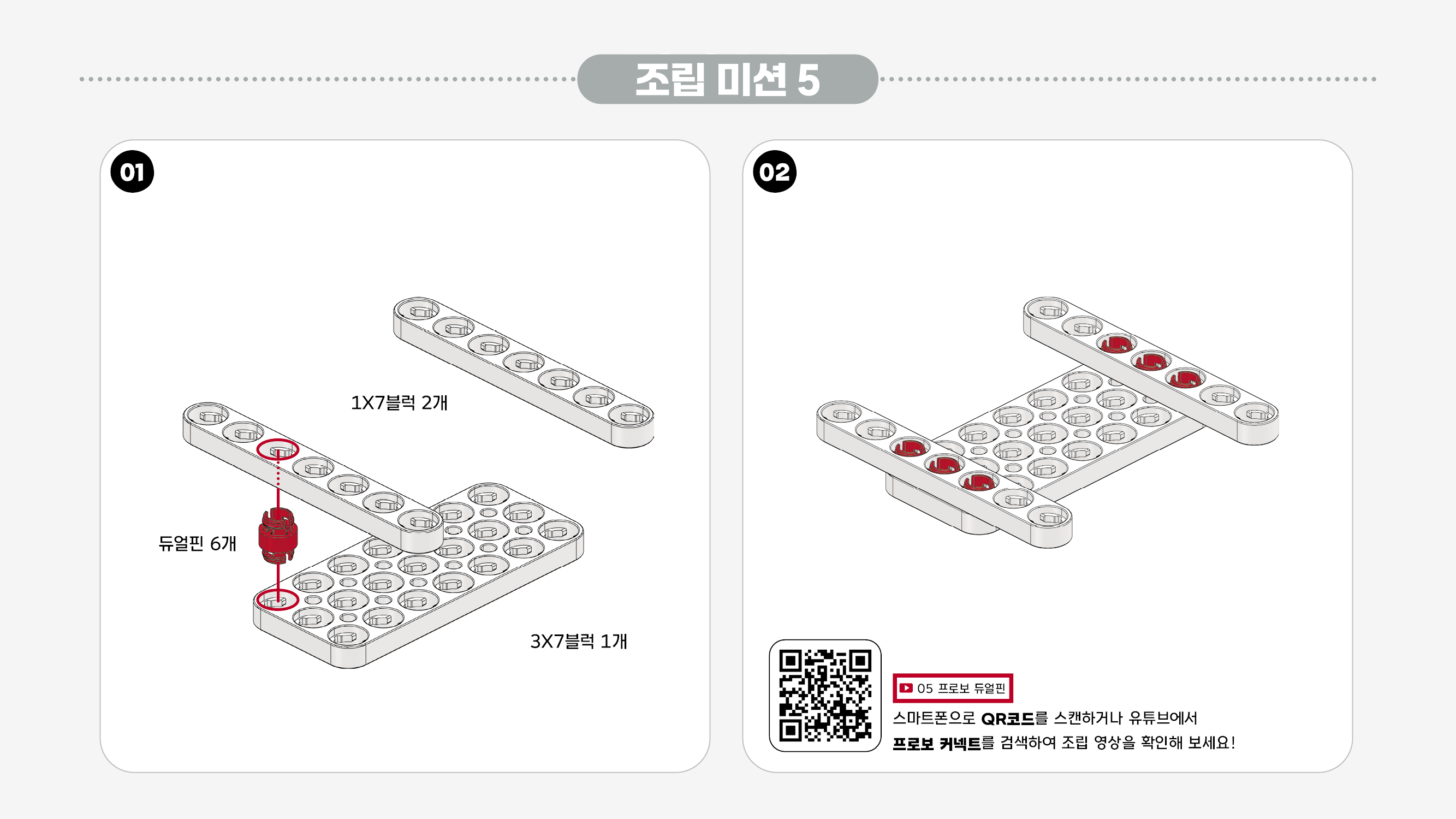

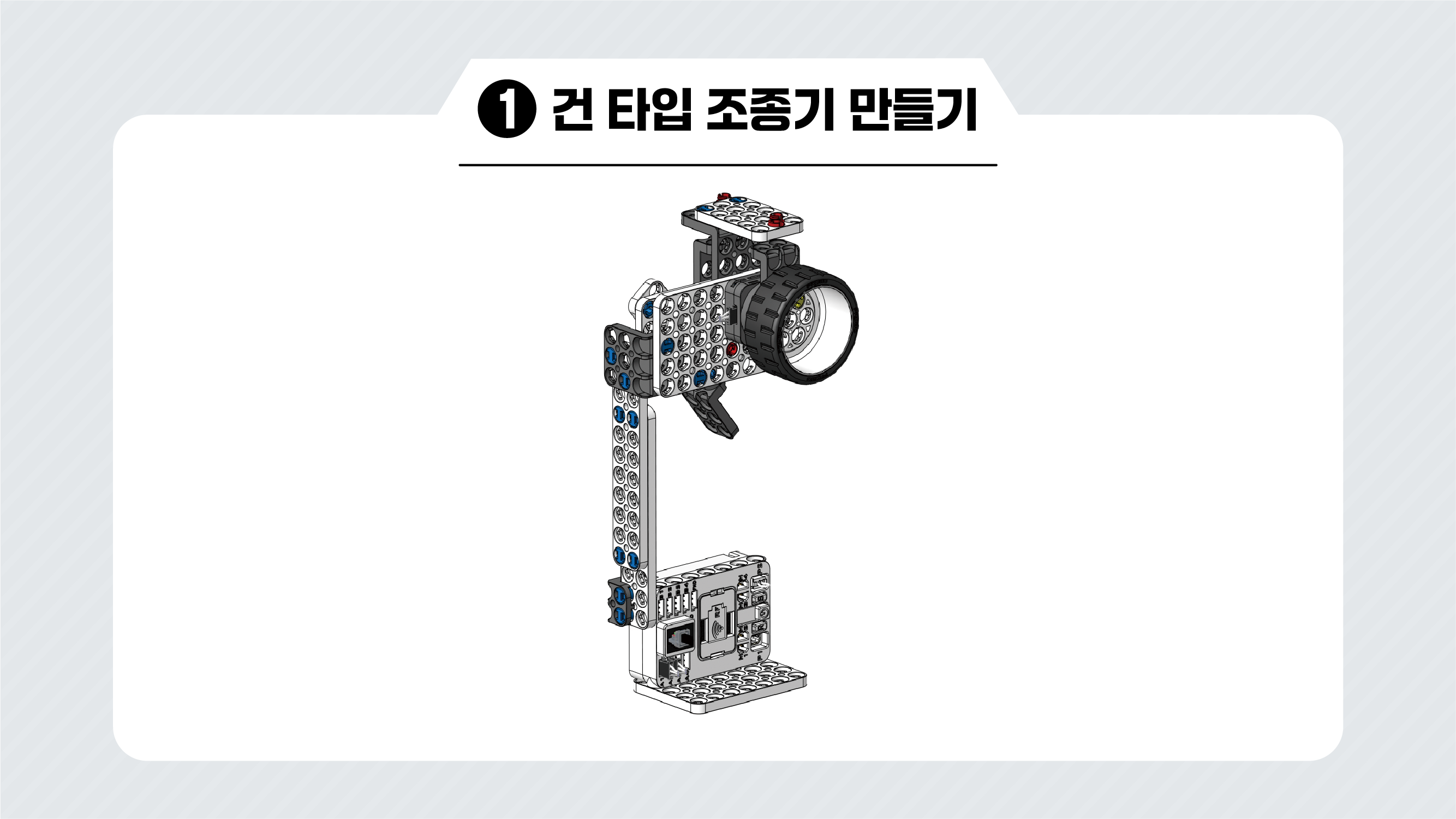

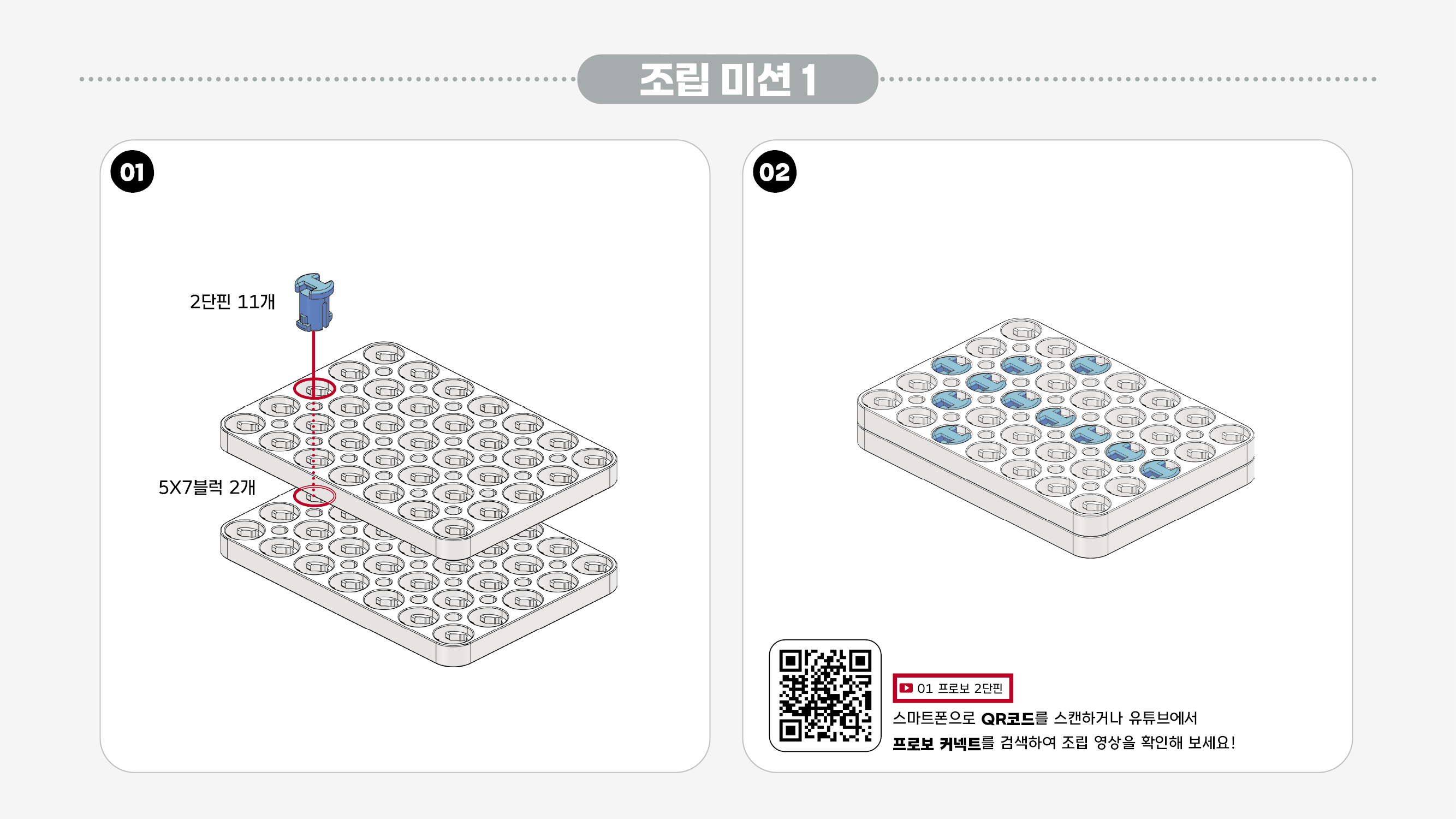

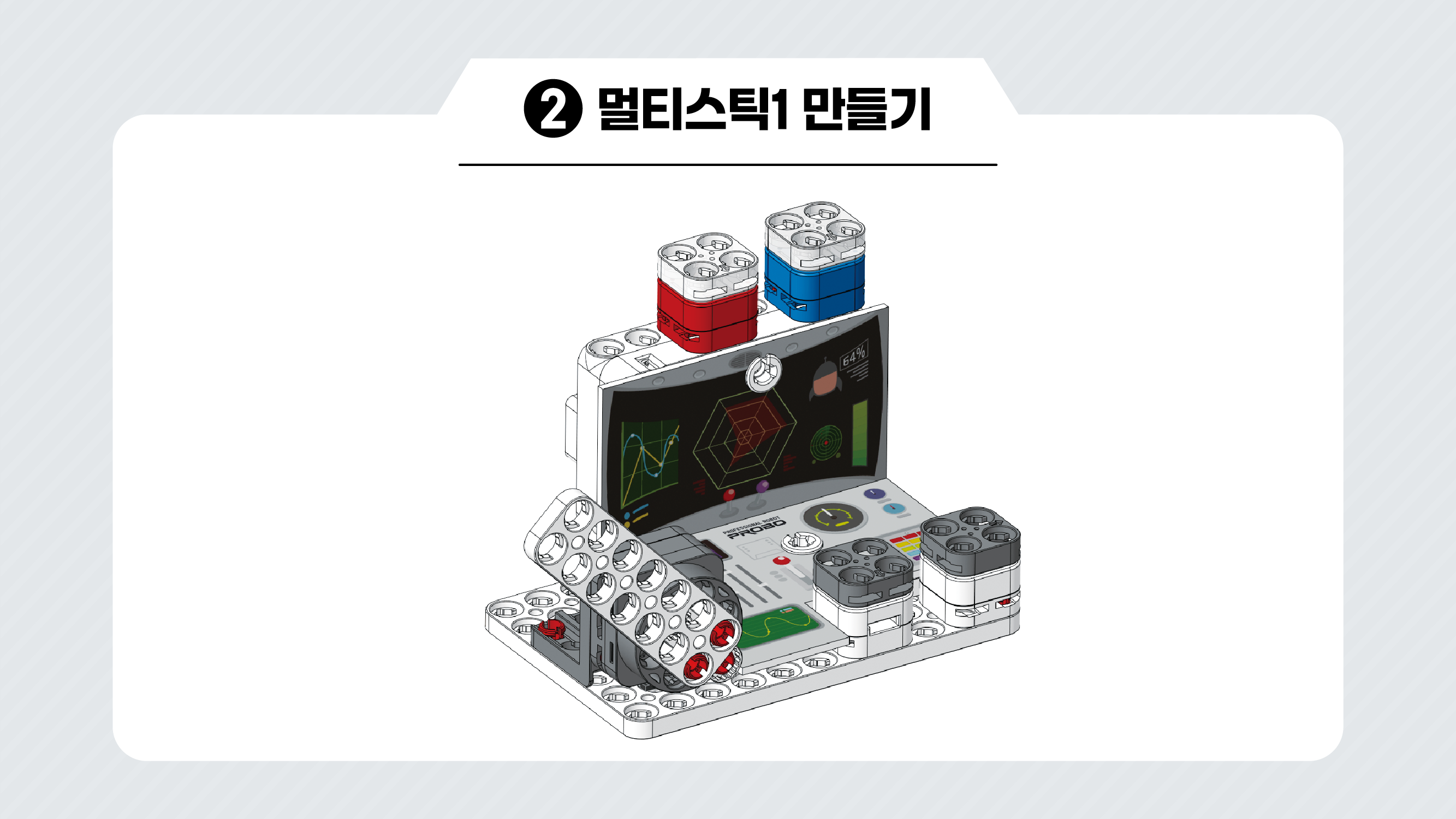

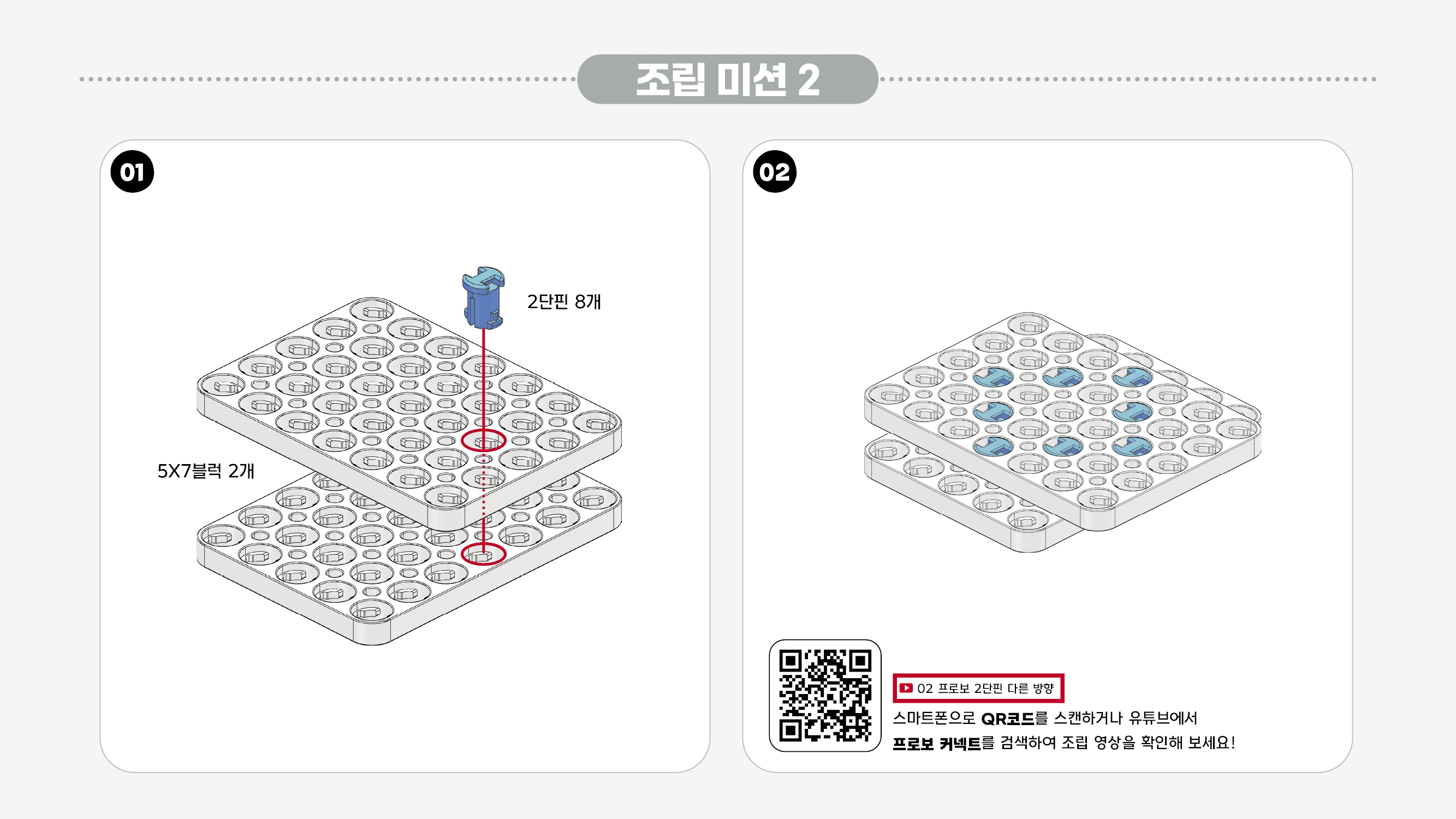

3. 하드웨어 조립하기

✔ 부품 수량을 먼저 체크해요.

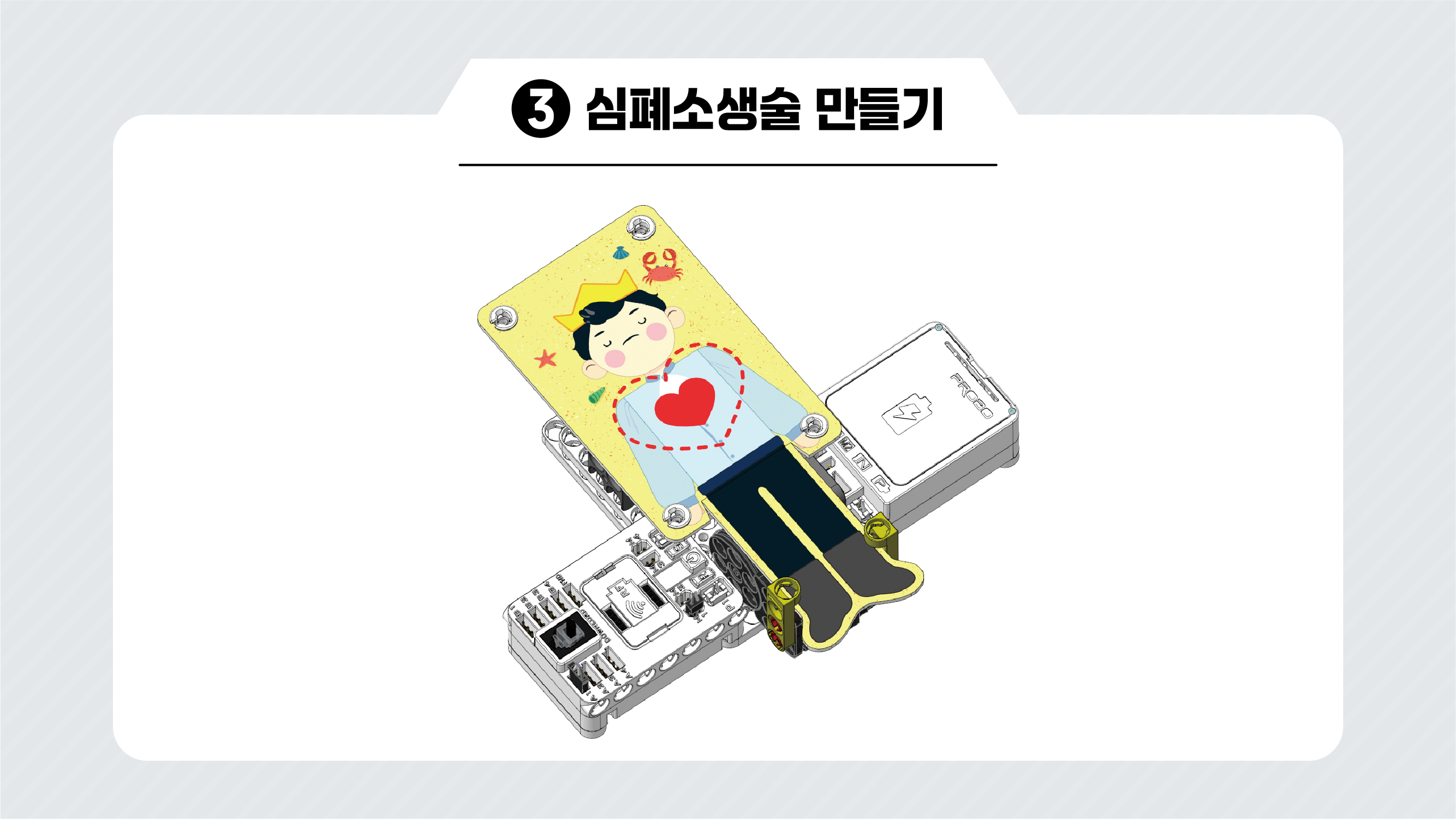

✔ 말랑말랑 코딩여행 레벨1 교재를 참고해 조립해요.

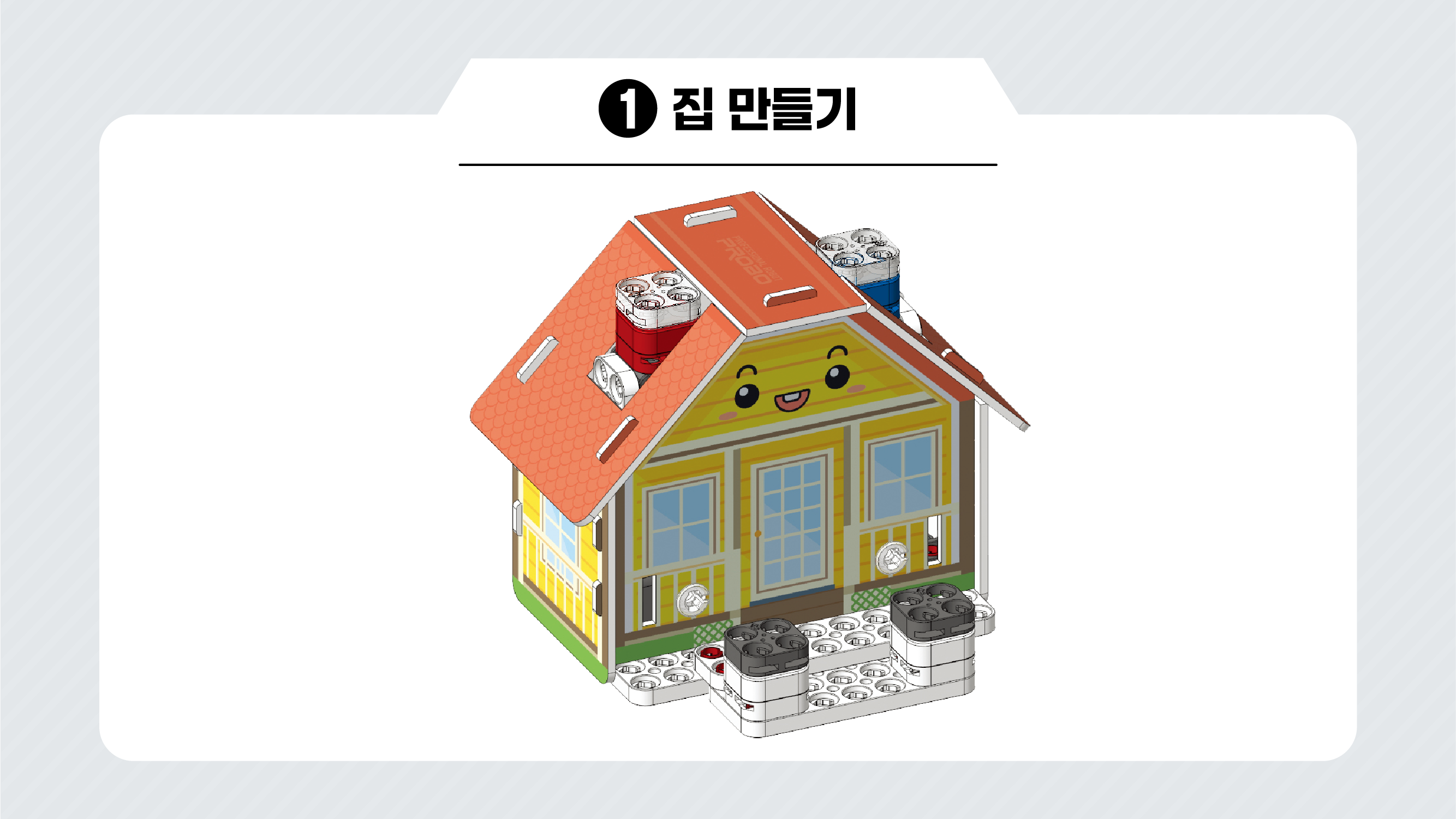

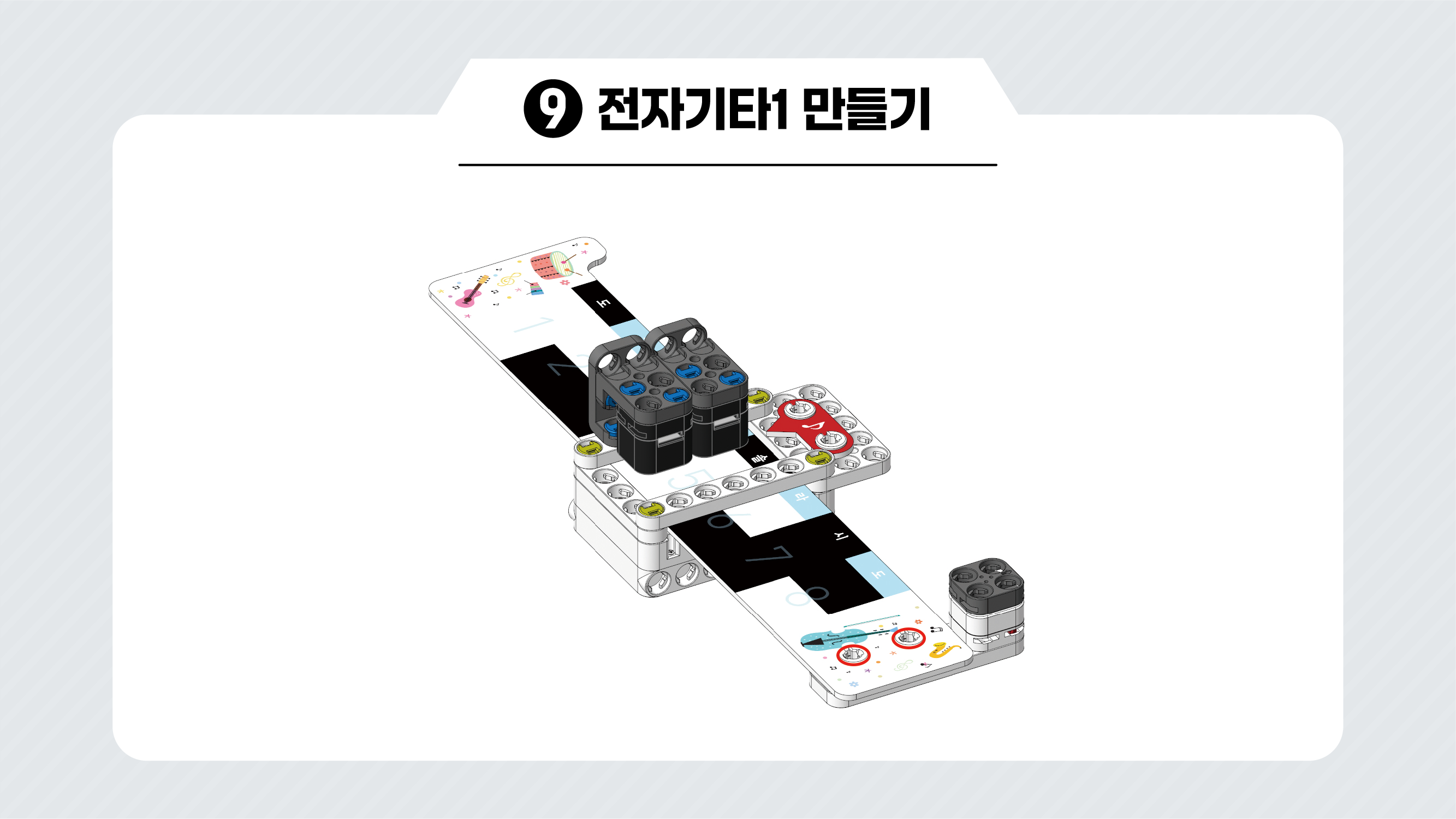

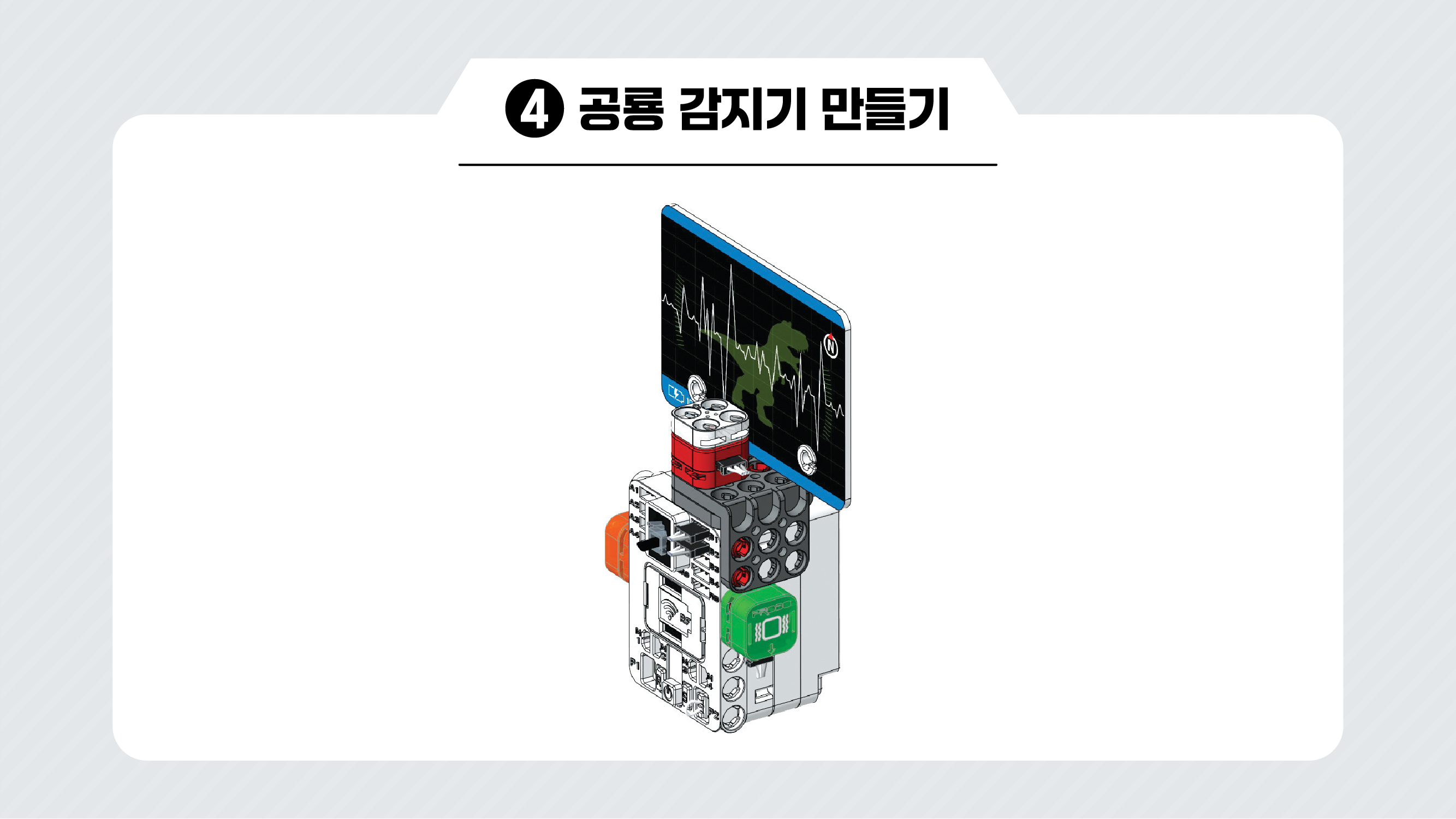

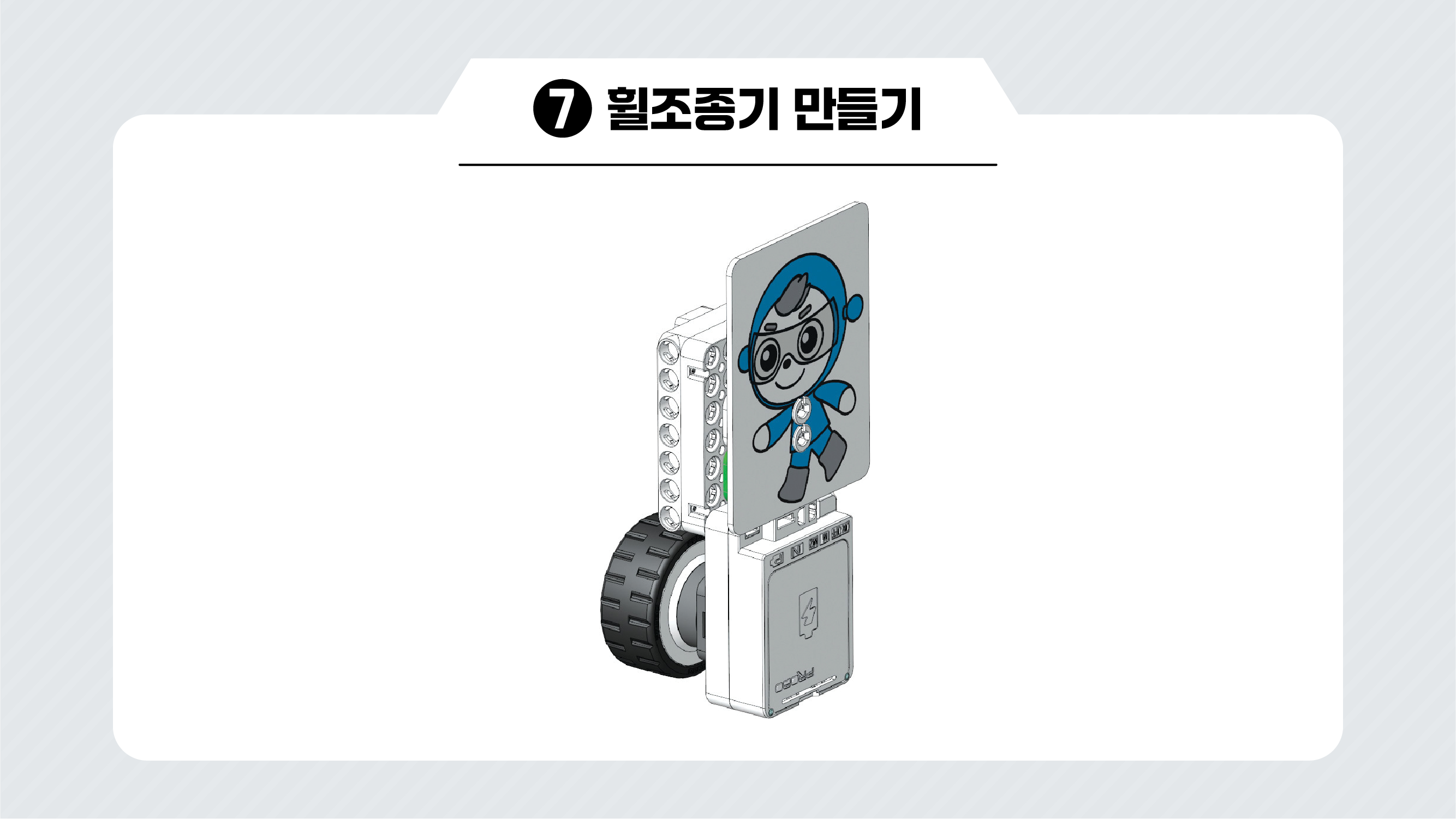

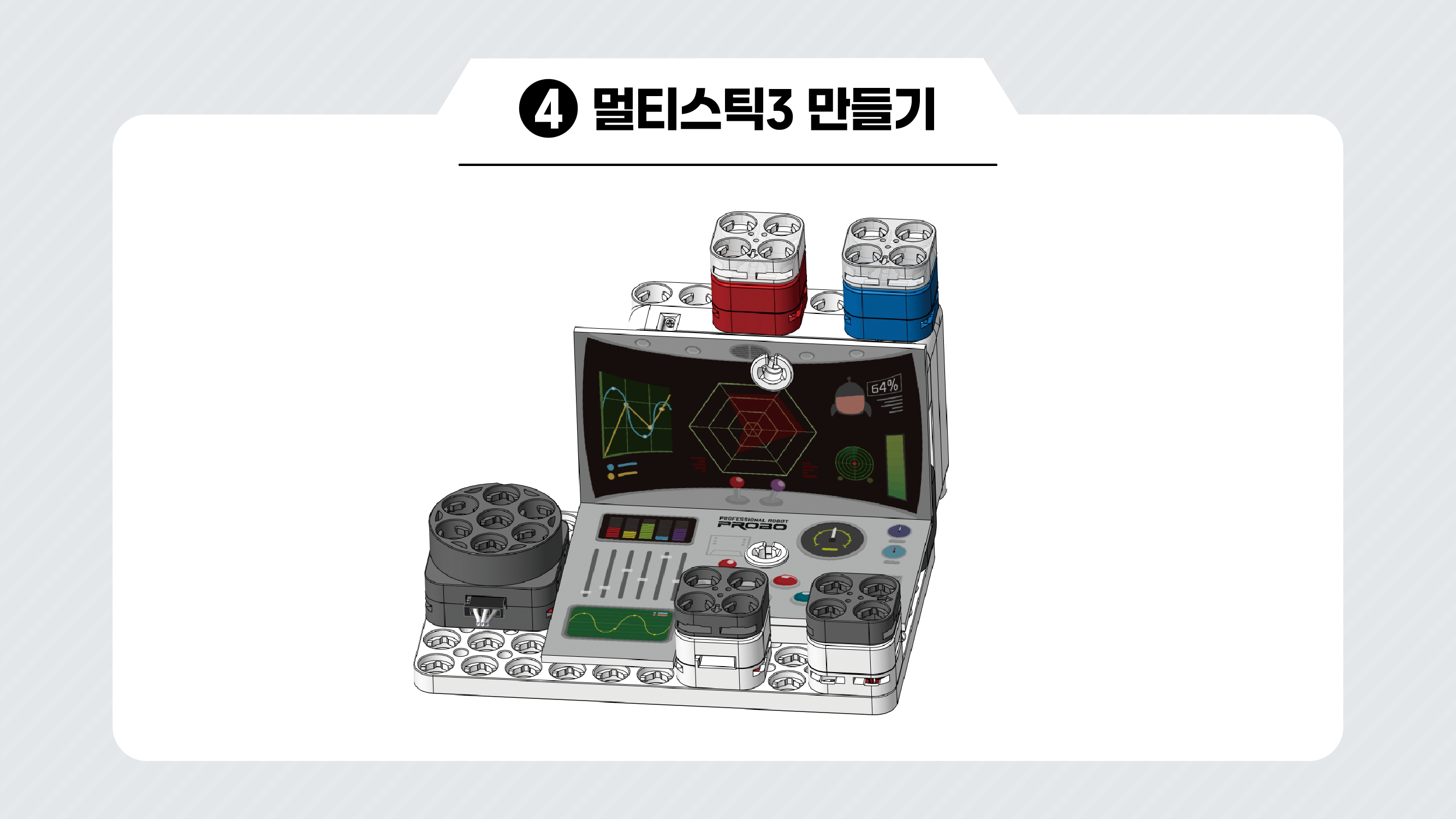

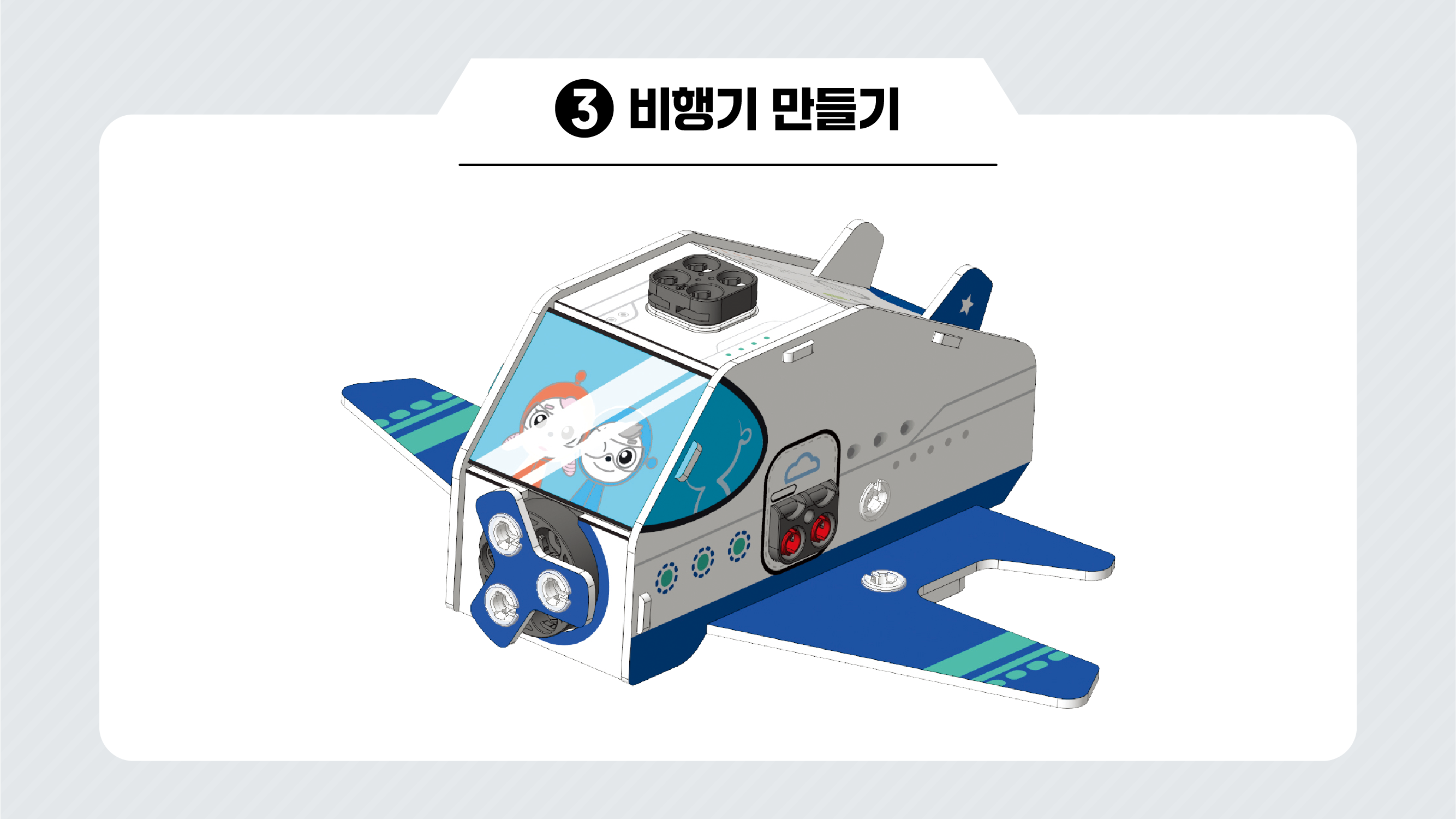

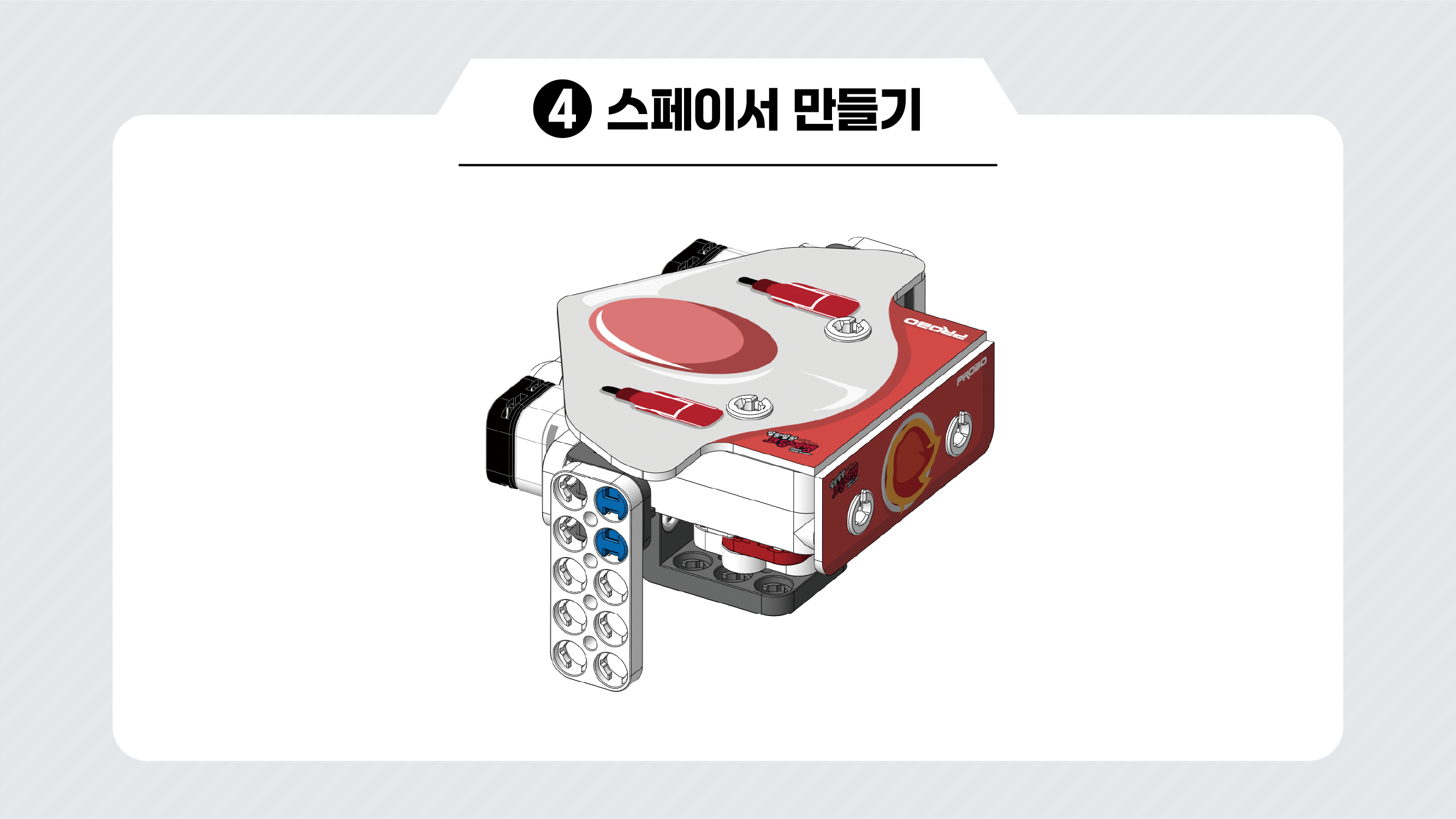

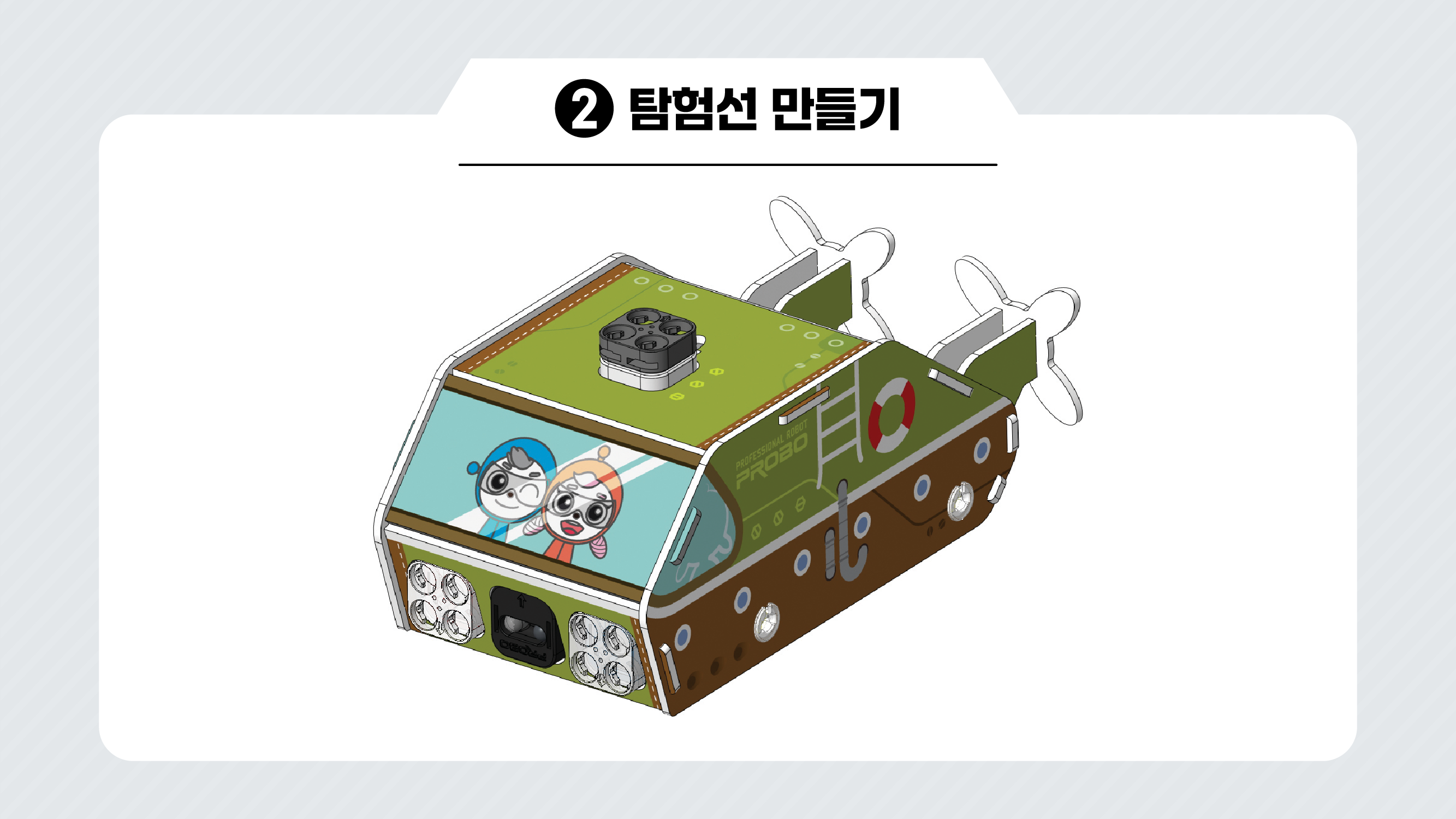

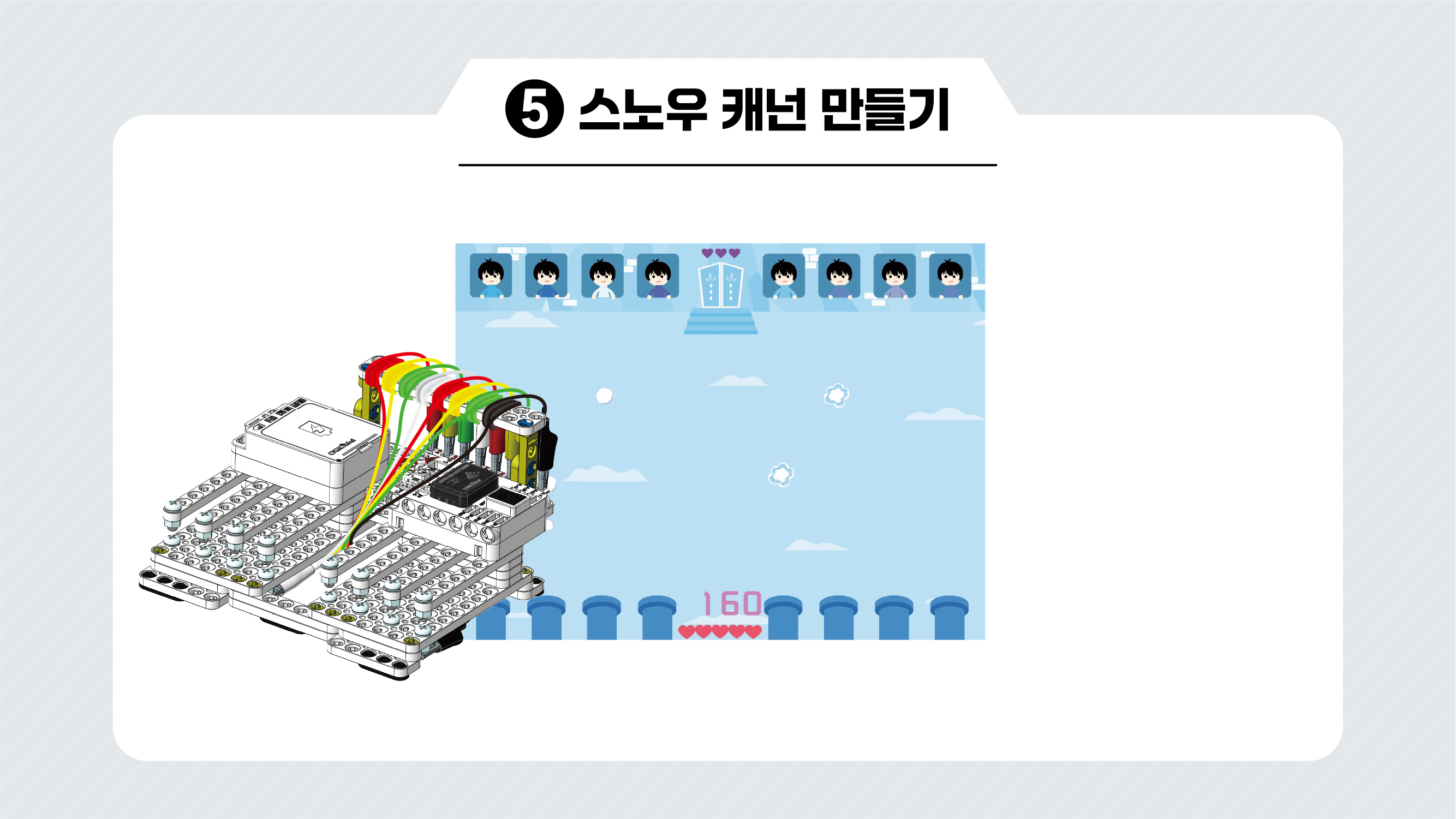

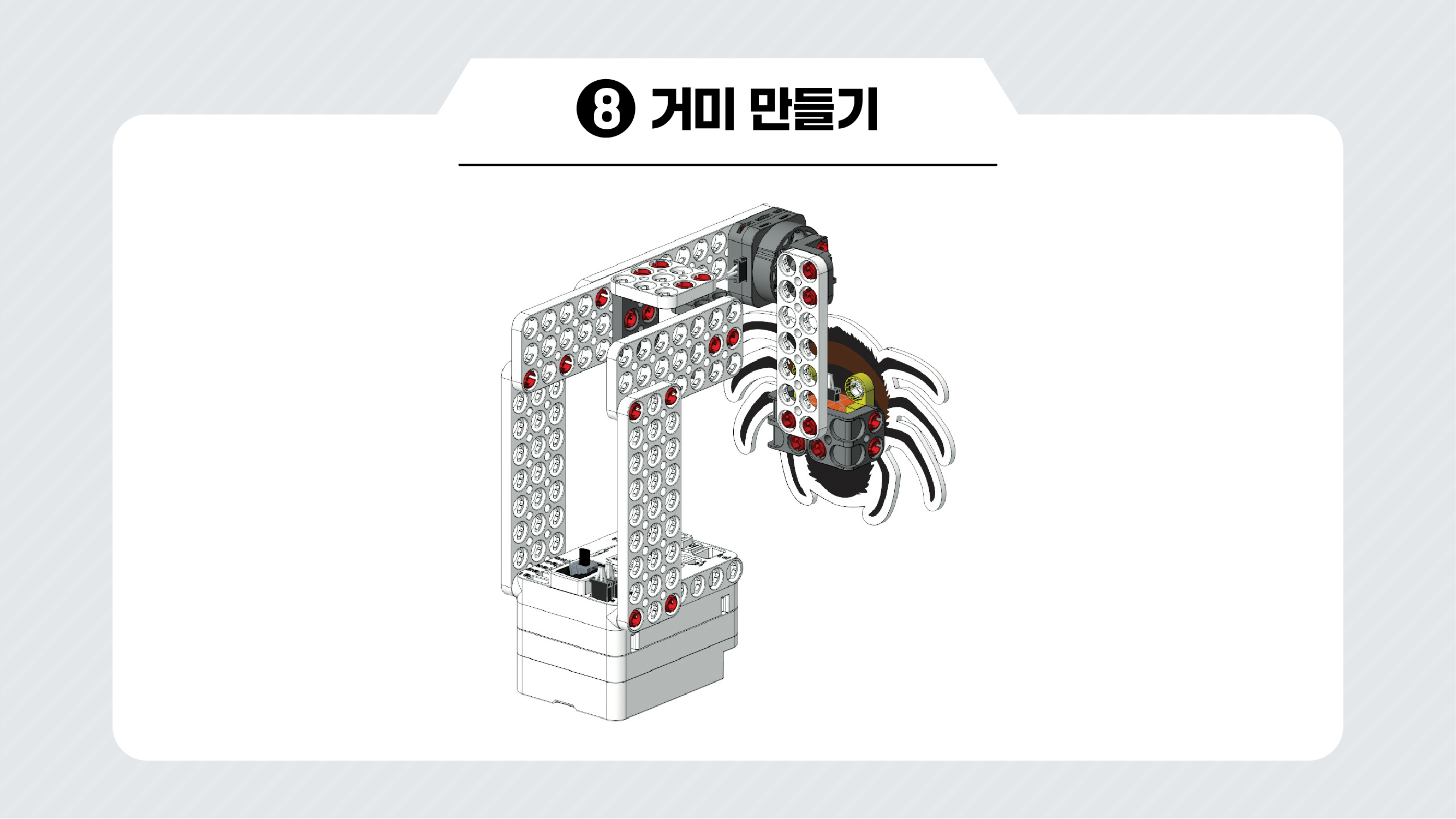

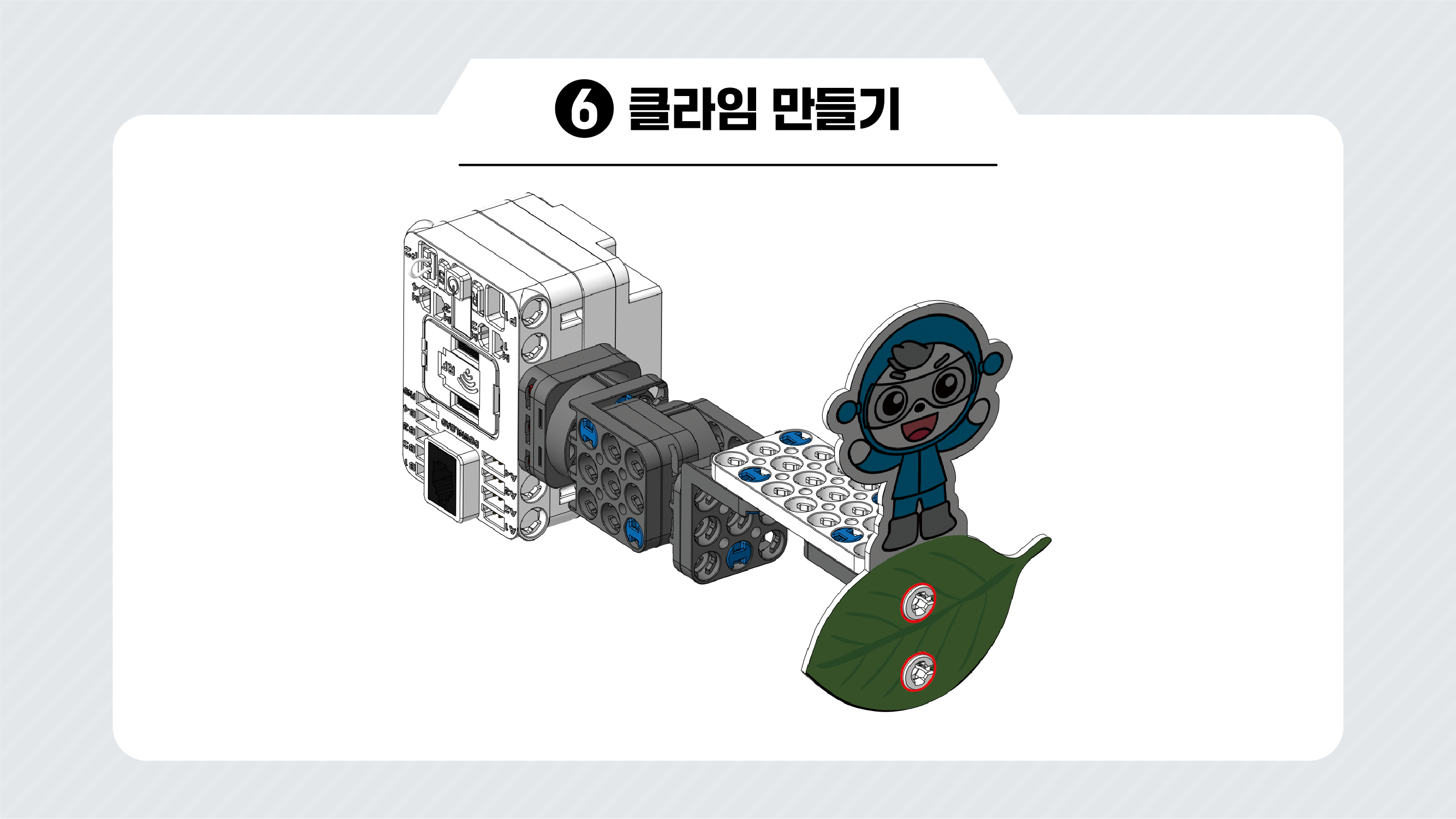

4. 전체 하드웨어

1 / 3

5. 주의 사항

⛔ 레벨1의 코딩여행 모드는 챕터6까지 밖에 없어요.

⛔ 챕터7부터는 스크래치 모드에서 진행해요.

⛔ 케이블 배선이 제대로 되어 있는지 확인해요.

⛔ 폼보드가 찢어지지 않게 조심해요.

레벨2
